November 2014 Softwarebeschreibung 45

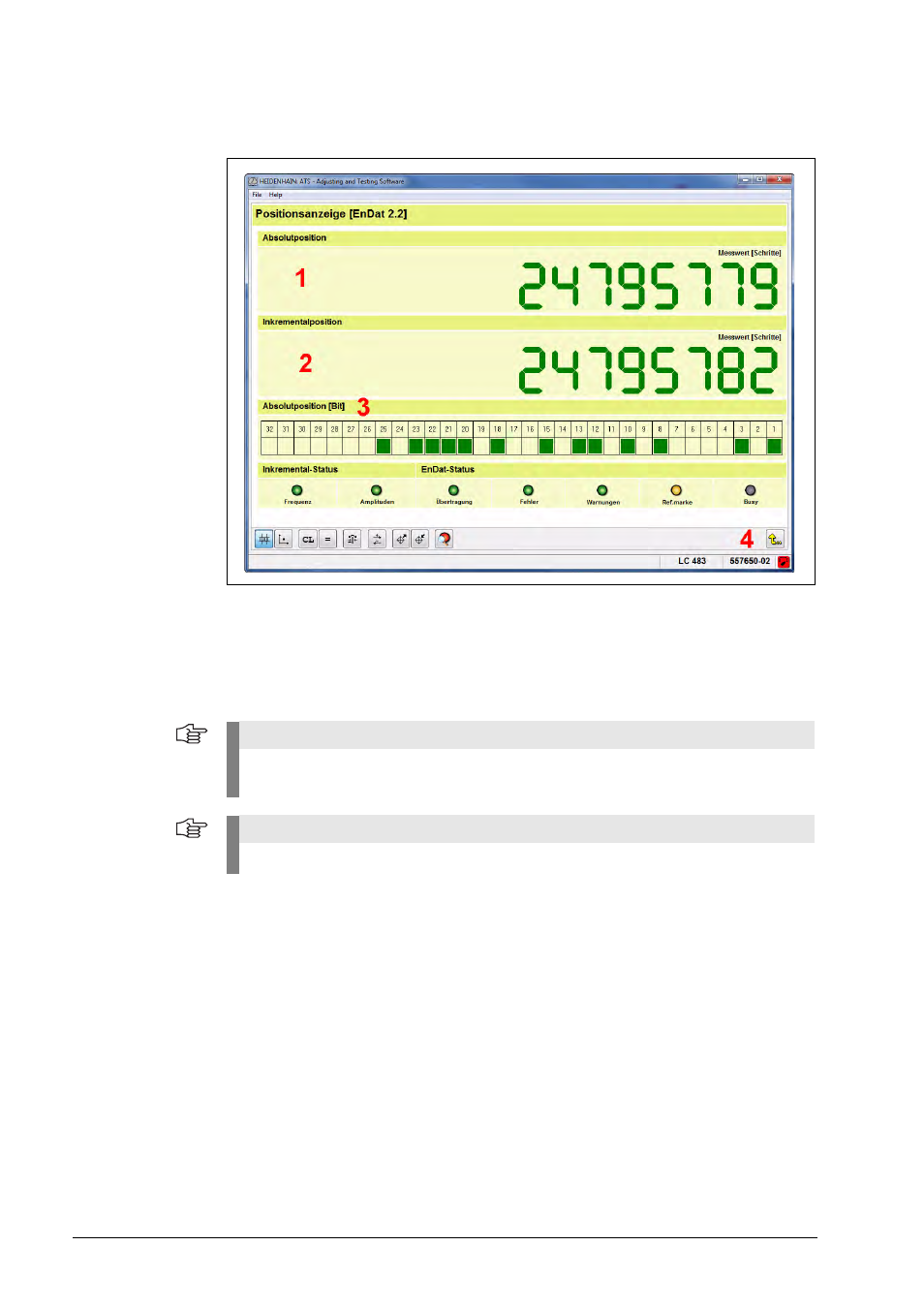

5.3.1 Positionsanzeige
1 Absolute Messgeräteposition
2 Inkrementaler Zählerstand
3 Binäre Anzeige der Absolutposition
(1 : 1-Darstellung der übertragenen Positionsdaten ohne Umrechnung)
1 entspricht Bit 1 = LSB (Least Significant Bit)
4 Gelber Pfeil = Schritt zurück
Hinweis
Die Inkrementalposition wird bei Messgeräten mit rein serieller Datenschnittstelle
(z. B. EnDat 2.2, Fanuc) nicht angezeigt!
Hinweis
Die Anzahl der Absolutpositionen [Bit] hängt vom angeschlossenen Messgerät ab.
