190 HEIDENHAIN Benutzer-Handbuch ATS-Software
6.2.10 Homing-/Limit-Signale prüfen
Messgeräte mit Lage-Erkennung, z. B. LIF 4x1, verfügen neben der Inkrementalteilung über eine
Homing-Spur zur Lage-Erkennung („links/rechts“) und Limit-Schalter zur Endlagenerkennung.

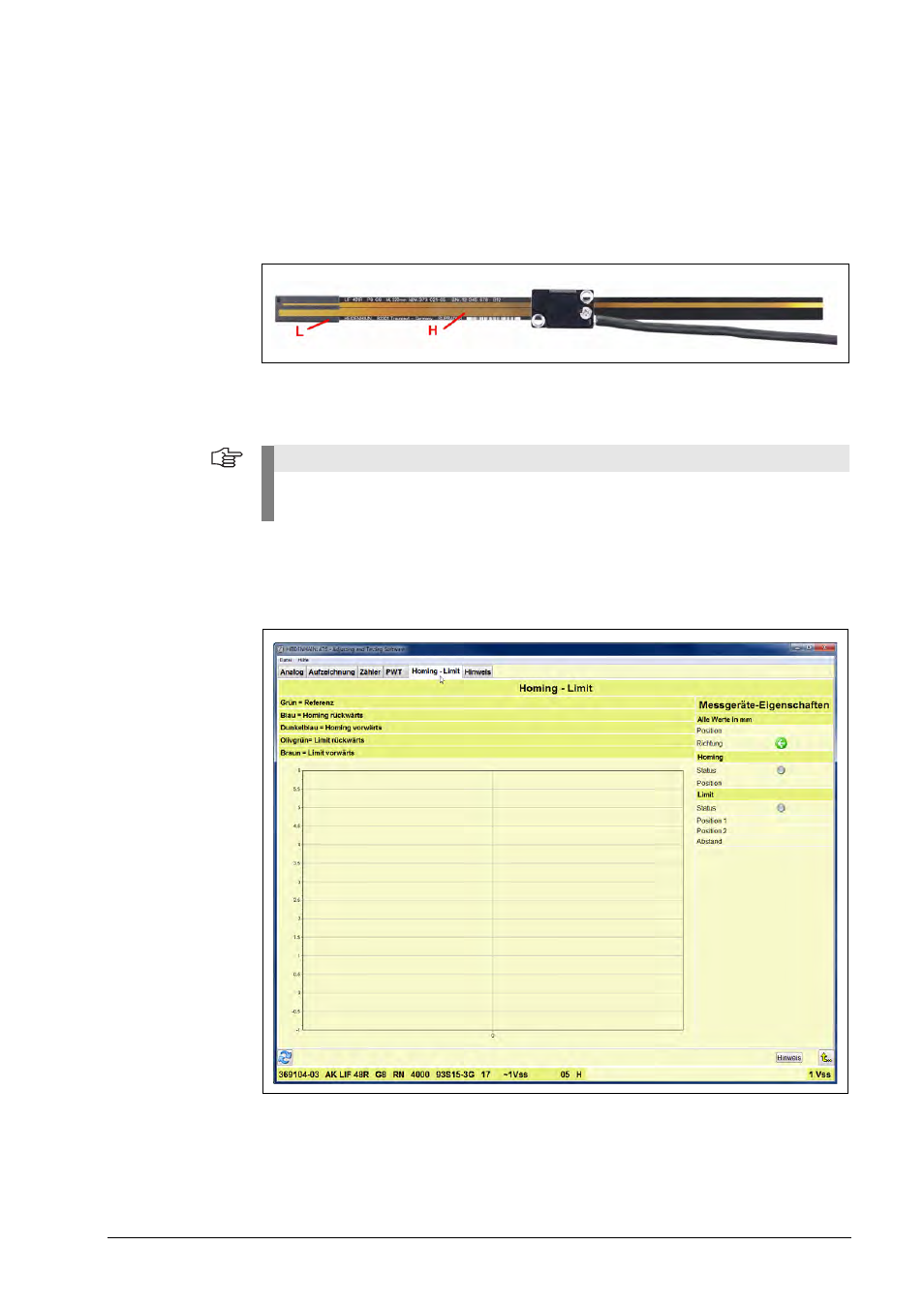

Beispielbild:
LIF 4x8R mit Limit-Blenden
L (optische Endlagenschalter) und Homing-Spur H .
H ist eine zusätzliche Abtastspur, die den Maßstab in einen linken und rechten Bereich markiert.
Die Messlängen-Mitte bestimmt die Referentmarke - im Bild vom Abtastkopf verdeckt!
Die Signale werden im TTL-Pegel über separate Leitungen ausgegeben. Mit der Prüffunktion
„Homing - Limit“ ist es möglich, die Schaltfunktion zu messen. Erreicht wird die Prüffunktion
„Homing - Limit“ durch das automatische Verbinden über die Abtastkopf-ID.
In den folgenden Anzeigen wird als Beispiel ein LIF 481R mit Homing- und Limit-Signalen
gezeigt. Messgeräte nur mit Limitschalter (Magnete) sind auch möglich!
 Nach dem automatischen Verbinden mit der ID die „Homing - Limit“-Prüffunktion anwählen
 Den Messbereich links/rechts abfahren, die Grafik-Aufzeichnung startet mit Überfahren der
Referenzmarke (ML/2). Homing- und Limit-Positionswerte werden ermittelt und angezeigt.
Hinweis
Voraussetzung für die Prüfung der Homing-/Limit-Signale ist ein korrekter mechani-
scher Anbau und elektrischer Abgleich des Messgerätes nach Montageanleitung!
