November 2014 Softwarebeschreibung 51

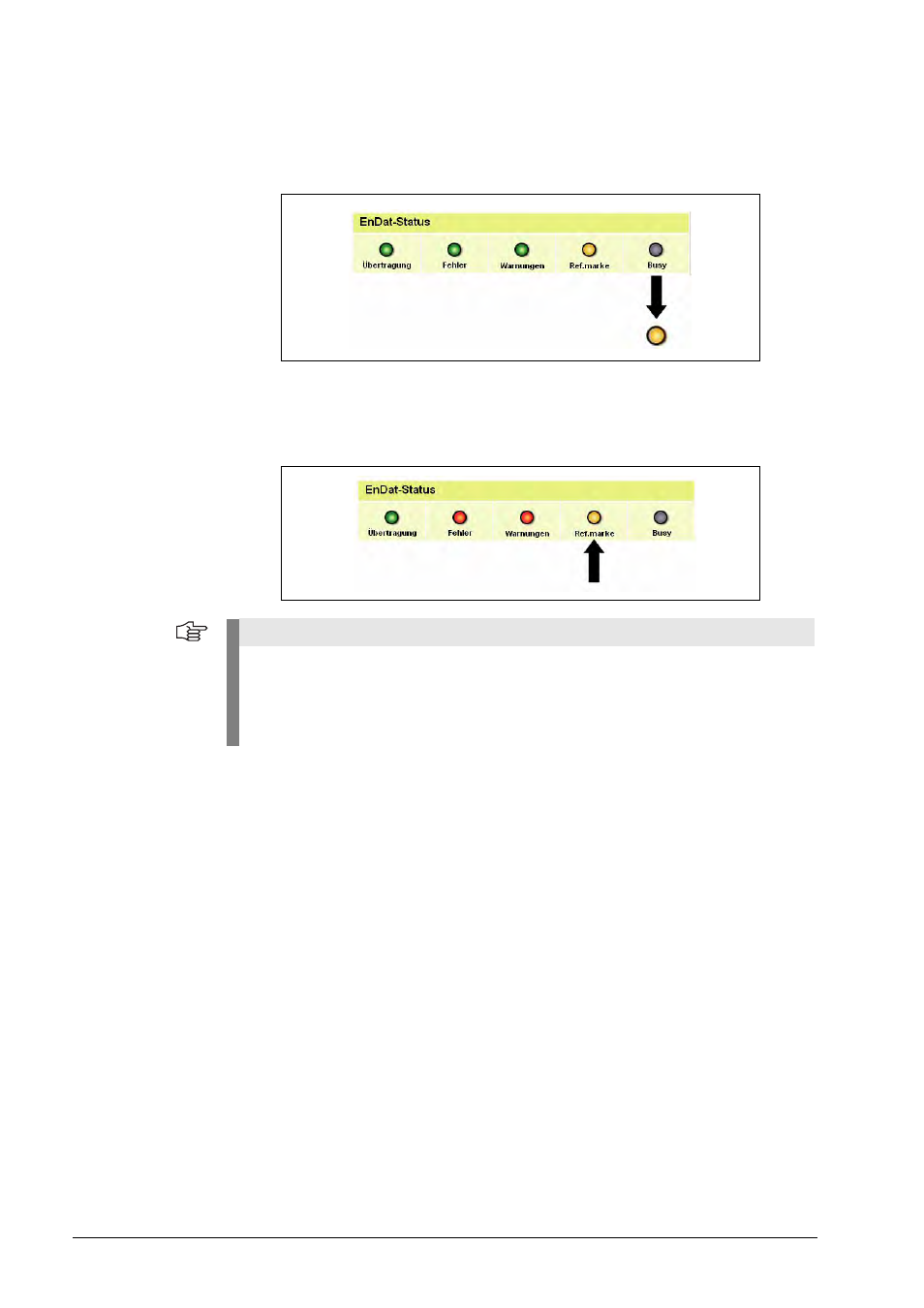

Statusanzeige
EnDat 2.2 Leuchtet „Busy“ gelb, wird signalisiert, dass gerade ein Speicherzugriff auf das Messgeräte-
EEPROM erfolgt (max. 12 ms).
Ansonsten ist die Busy-LED grau und wird bei Zwangsdynamisierung und Geber mit funktionaler
Sicherheit verwendet.
Die LED „Referenzmarke“ zeigt an, ob das Referenzmarkensignal von der EIB erkannt wurde.
(Diese Funktion wird nur in Verbindung mit EIB-Schnittstellen-Konvertern verwendet.) Bei
angeschlossener EIB-Elektronik und inkrementalen Messgeräten ist die LED-Farbe Grau und
wechselt nach dem Überfahren der Referenzmarke auf die LED-Farbe Gelb.
Hinweis
Bei absoluten Messgeräten leuchtet die LED „Referenzmarke“ ständig gelb.
Bei Messgeräten ohne Inkrementalsignale wird der Inkremental-Status ausgeblendet!
Diese Statusanzeige wird bei Verwendung von HEIDENHAIN-EIB-Anpasselektronik zur
Synchronisation mit der Referenzmarke benötigt. Erst nach erkannter Referenzmarke ist das
inkrementale Messgerät „quasi-absolut“.
