5.7.5 DRIVE-CLiQ
DRIVE-CLiQ ist die Systemschnittstelle des Antriebssystems SINAMICS der Fa. SIEMENS AG.
Für weitere Informationen zu DRIVE-CLiQ kontaktieren Sie bitte die Fa. SIEMENS AG. DRIVE-
CLiQ ist eine geschützte Marke der Siemens AG.

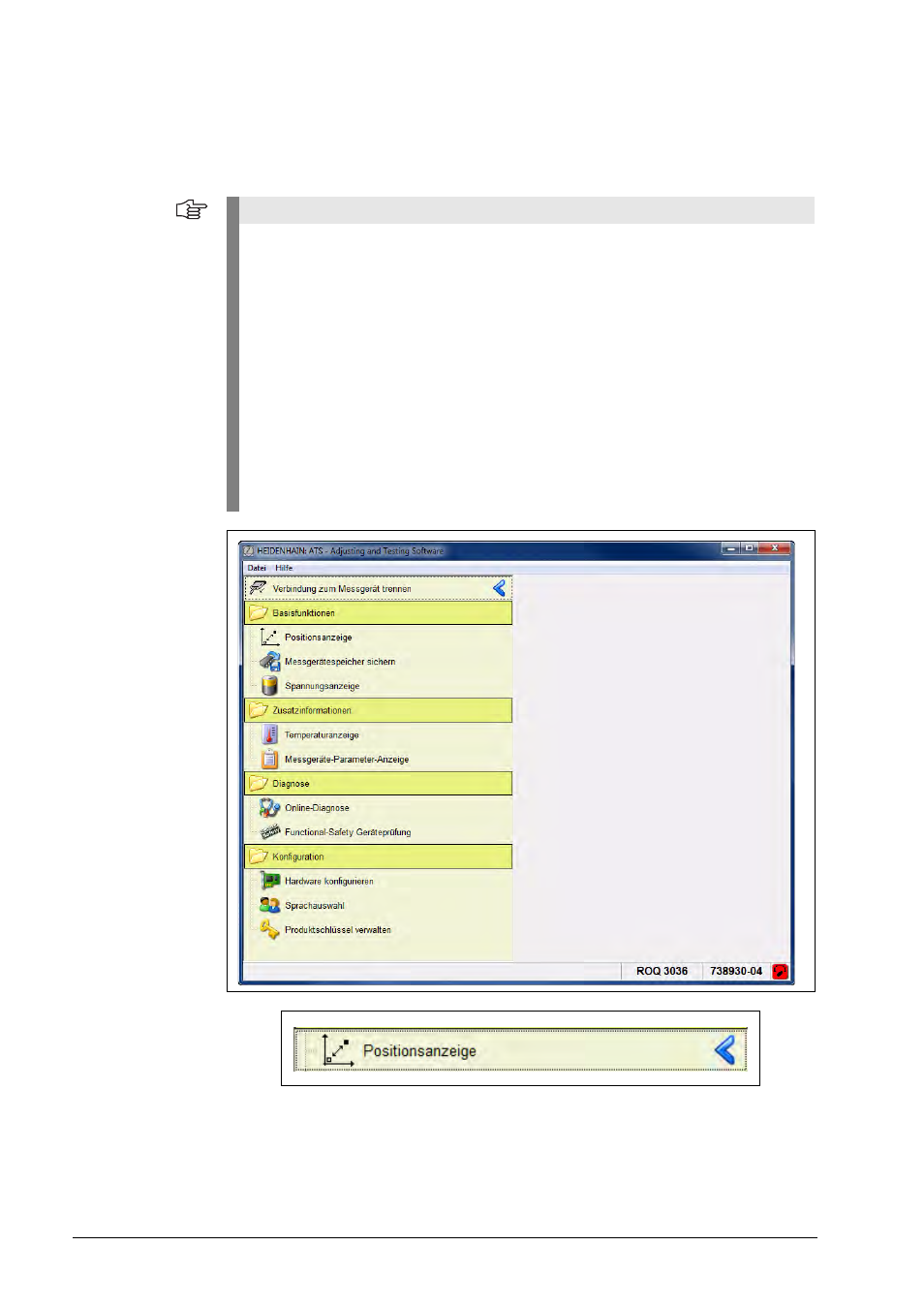

Funktion „Positionsanzeige“ wählen.
Hinweis
Messgeräte mit DRIVE-CLiQ-Schnittstelle werden im Betrieb dynamisch konfiguriert, z. B.
bezüglich des Sendezeitpunktes.
Das PWM 20 verwendet für das Messgerät eine Konfiguration, die sich von der der
Maschine bzw. Anlage, in der das Messgerät betrieben wird, unterscheidet.
Neben der Funktionsprüfung des Messgerätes am PWM 20 muss also auch eine Prüfung
des Messgerätes in der Maschine bzw. Anlage erfolgen! Das heißt, die Einstellung, die das
PWM 20 zum Prüfen verwendet, unterscheidet sich von der Konfiguration in der Maschine
bzw. Anlage. Es besteht also die Möglichkeit, dass ein DRIVE-CLiQ-Gerät in Verbindung mit
dem PWM 20 einwandfrei funktioniert, jedoch nicht an der Maschine!
Die Softwarefunktionen entsprechen im Wesentlichen denen der EnDat-Schnittstellen
Es werden im Folgenden nur die Softwarefunktionen bzw. die Steuerelemente beschrieben,
die sich wesentlich von den bereits beschriebenen Funktionen bzw. Elementen
unterscheiden. Die DRIVE-CLiQ-Schnittstelle arbeitet rein seriell, Inkrementalsignale
werden nicht übertragen.
DRIVE-CLiQ-Komponenten, die keine HEIDENHAIN-Produkte sind, werden von der ATS-
Software nicht unterstützt!
