Inkrementale Messgeräte prüfen
177
Beispiel:
Längenmessgerät (oder Drehgeber) mit einer Referenzmarke
RM überfahren und nach Richtungsumkehr wieder überfahren (um RM pendeln; >> <<).
Der Referenz-Anzeigewert muss auch bei höherer Abtastfrequenz immer den Wert 0 anzeigen.
Bei Abweichungen, auch von nur ±1 Signalperiode, ist das Messgerät fehlerhaft!

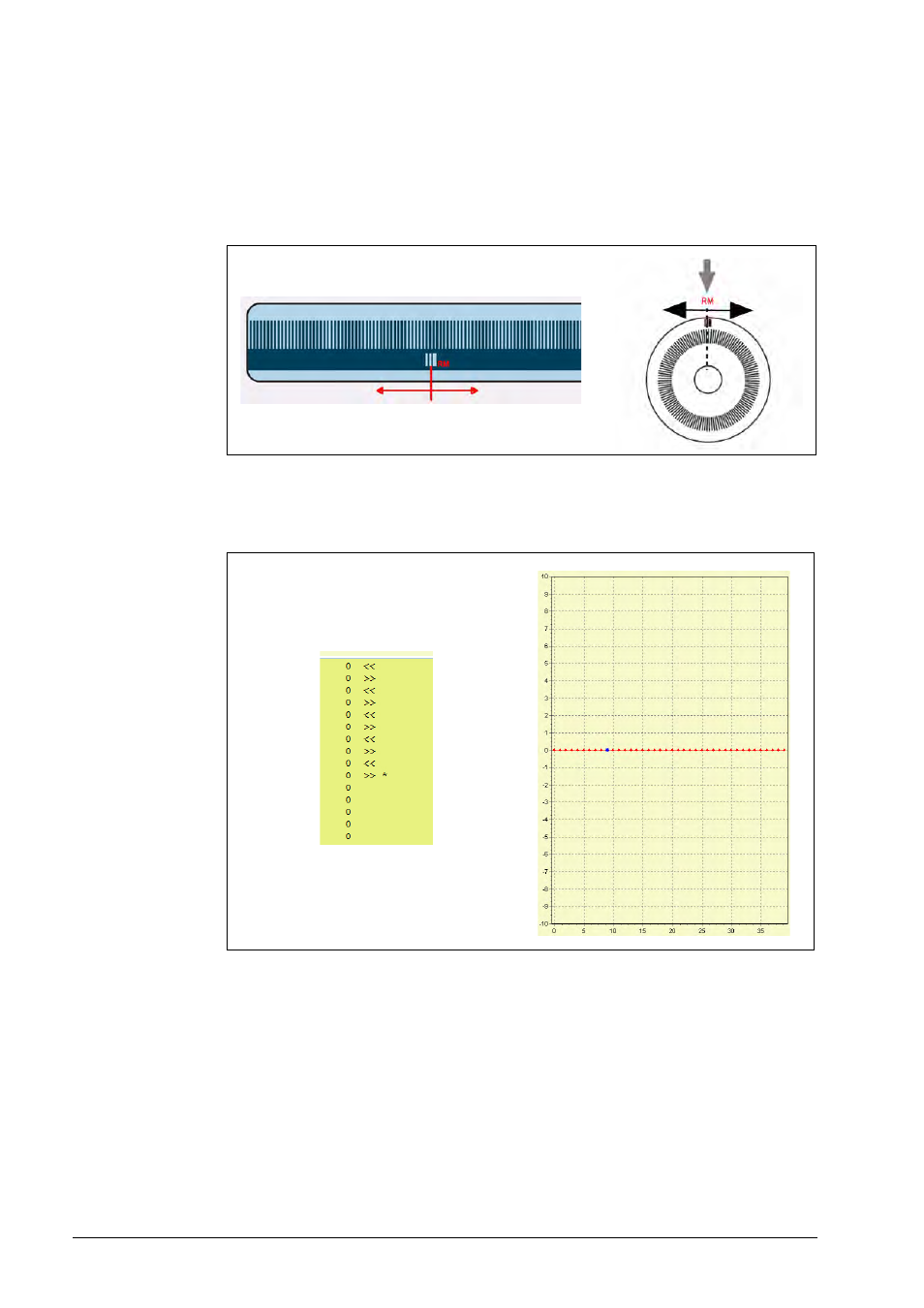

Schematische Darstellung inkrementaler Längen- und Kreisteilung mit einer Referenzmarke:
Weitere Informationen zu Referenzmarken siehe Produktkataloge auf www.heidenhain.de
