Inkrementale Messgeräte prüfen
169

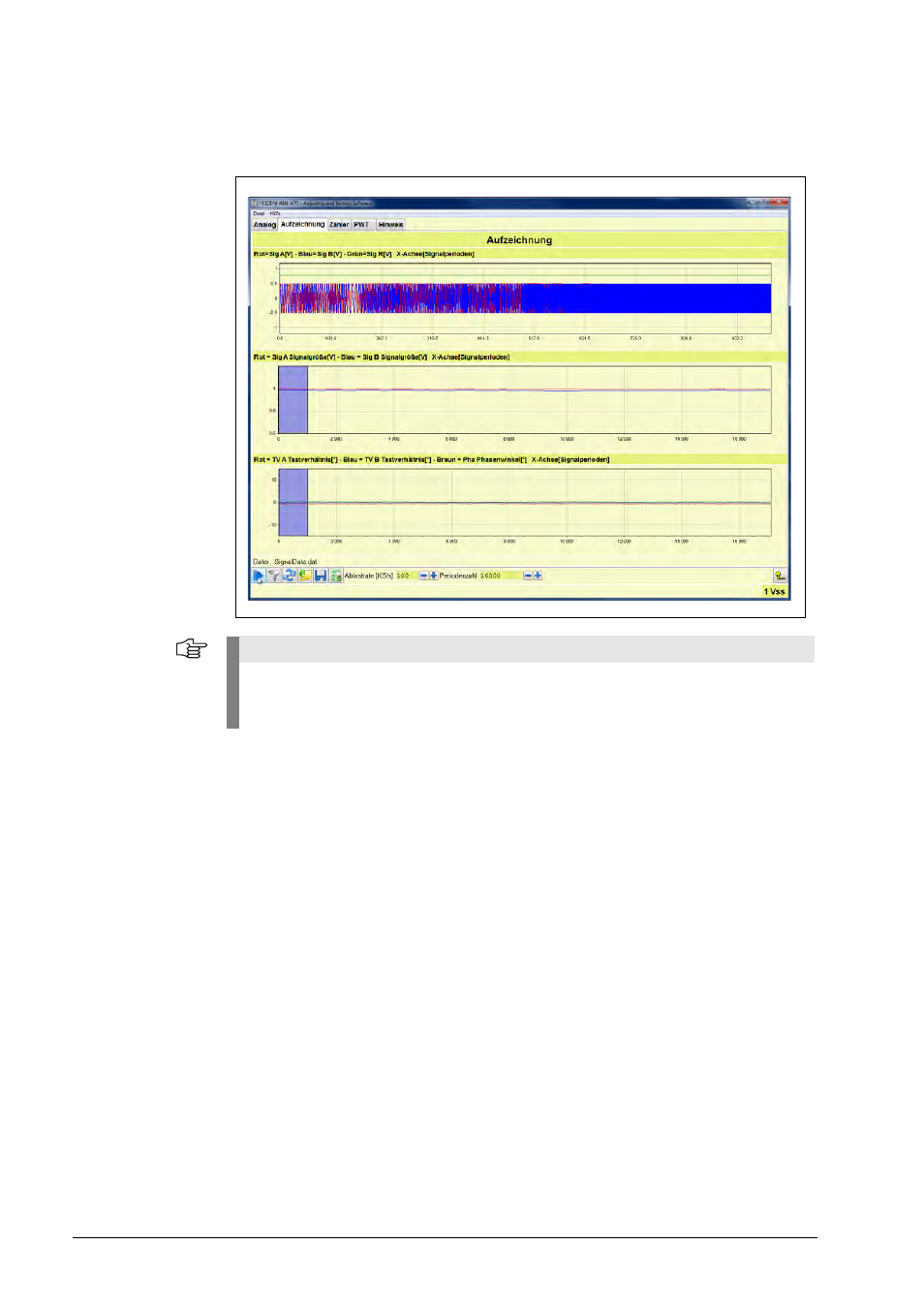

Das folgende Bild zeigt die Aufzeichnung eines Längenmessgerätes ohne Fehler.
Zoomfunktionen in den Diagrammen und Verschieben der blauen Bereiche zur Detailansicht
sind möglich.
Hinweis
Bei fehlerfreien Ausgangssignalen sind die Kurven im mittleren und unteren Displayfeld (2
und 3) annähernd deckungsgleich und ohne Schwankungen außerhalb von Toleranzbe-
reichen! Im Displayfeld 1 sollen „Einschnürungen“ sichtbar sein.
