Parameter und
Speicherbereiche

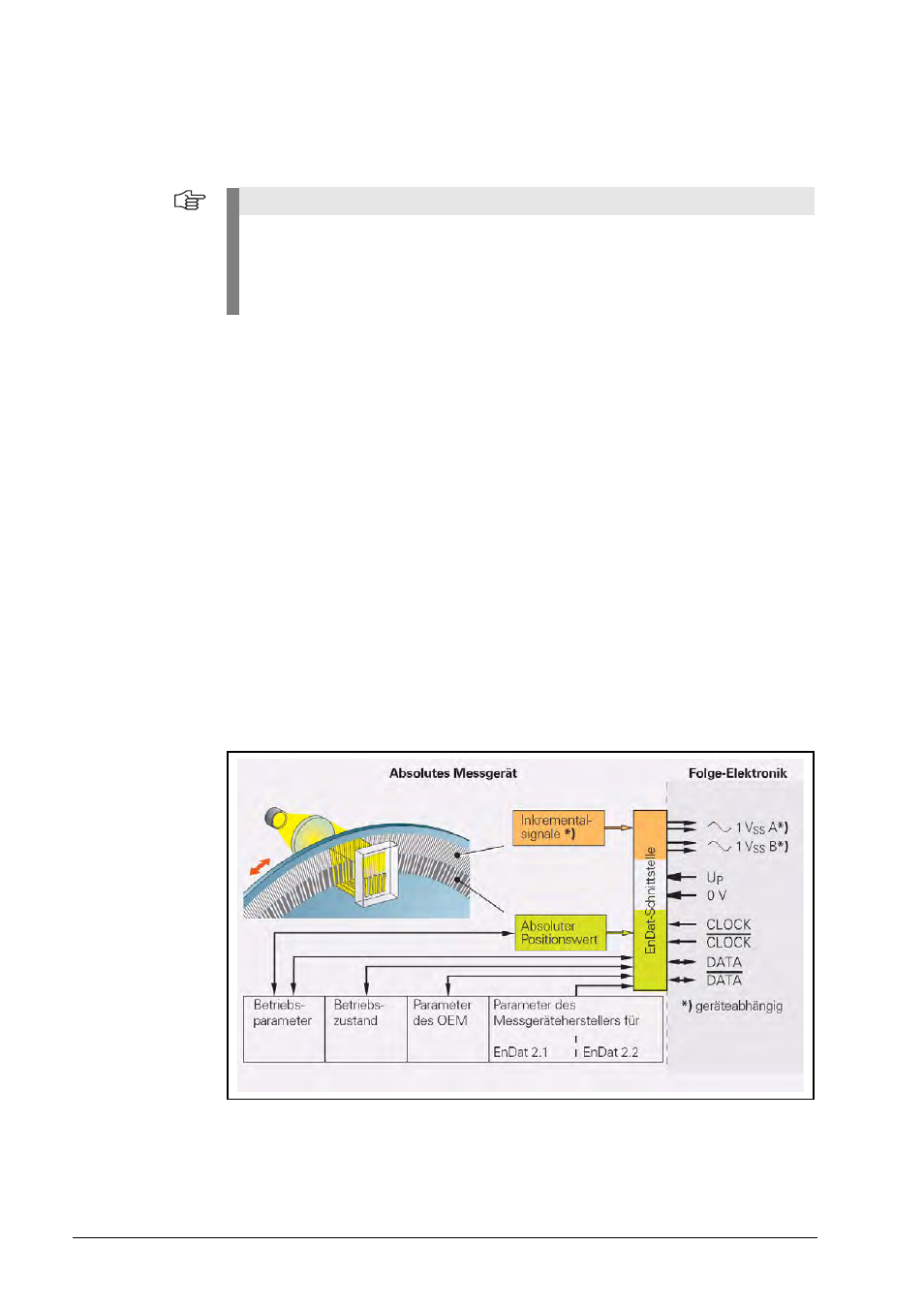

Im Messgerät stehen mehrere Speicherbereiche für Parameter zur Verfügung, die von der
Folgeelektronik gelesen und teilweise vom Messgerätehersteller, vom OEM oder auch vom
Endkunden beschrieben werden können. Bestimmte Speicherbereiche lassen sich mit einem
Schreibschutz versehen.
Parameter des Messgeräteherstellers
Dieser schreibgeschützte Speicherbereich enthält alle messgerätespezifischen Informatio-
nen, wie z. B. Messgerätetyp (Längen-/Winkelmessgerät, Single-/Multiturngeber usw.), Signal-
perioden, Positionswerte pro Umdrehung, Übertragungsformat der Positionswerte, Dreh-
richtung, max. Drehzahl, Genauigkeit abhängig von Drehzahl, Warnungen und Alarme, Ident- und
Seriennummer. Diese Informationen bilden die Grundlage für eine automatische Inbetrieb-
nahme. In einem separaten Speicherbereich sind die für EnDat 2.2 typischen Parameter
enthalten: Status der Zusatzinformationen, Temperatur, Beschleunigung, Unterstützung von
Diagnose- und Fehlermeldungen usw.
Parameter des OEM
In diesem frei definierbaren Speicherbereich kann der OEM beliebige Informationen ablegen,
z. B. das „elektronische Typenschild“ des Motors, in welchem das Messgerät eingebaut ist, mit
Angaben wie Motortyp, max. zulässige Ströme etc.
Betriebsparameter
Dieser Bereich steht für eine Nullpunktverschiebung, für die Konfiguration der Diagnose und
für Anweisungen zur Verfügung. Er kann gegen Überschreiben geschützt werden.
Betriebszustand
In diesem Speicherbereich stehen die detaillierten Alarm- oder Warnmeldungen für Diagnose-
zwecke an. Gleichzeitig lassen sich bestimmte Messgerätefunktionen initialisieren, der
Schreibschutz für die Bereiche „Parameter des OEM“ und „Betriebsparameter“ aktivieren und
ihr Status abfragen. Ein einmal aktivierter Schreibschutz kann nur durch den HEIDENHAIN-
Service zurückgesetzt werden.
Hinweis
Die Parametereinstellung – sie wird in aller Regel durch den OEM vorgenommen –
bestimmt weitgehend die Arbeitsweise des Messgeräts und des EnDat-Interface. Beim
Austausch von EnDat-Messgeräten ist deshalb unbedingt auf die richtige Parametrierung zu
achten. Die Inbetriebnahme der Maschine mit Messgeräten mit fehlenden OEM-Daten kann
zu Fehlfunktionen führen. Im Zweifelsfall ist der OEM zu kontaktieren.
