232 HEIDENHAIN Benutzer-Handbuch ATS-Software

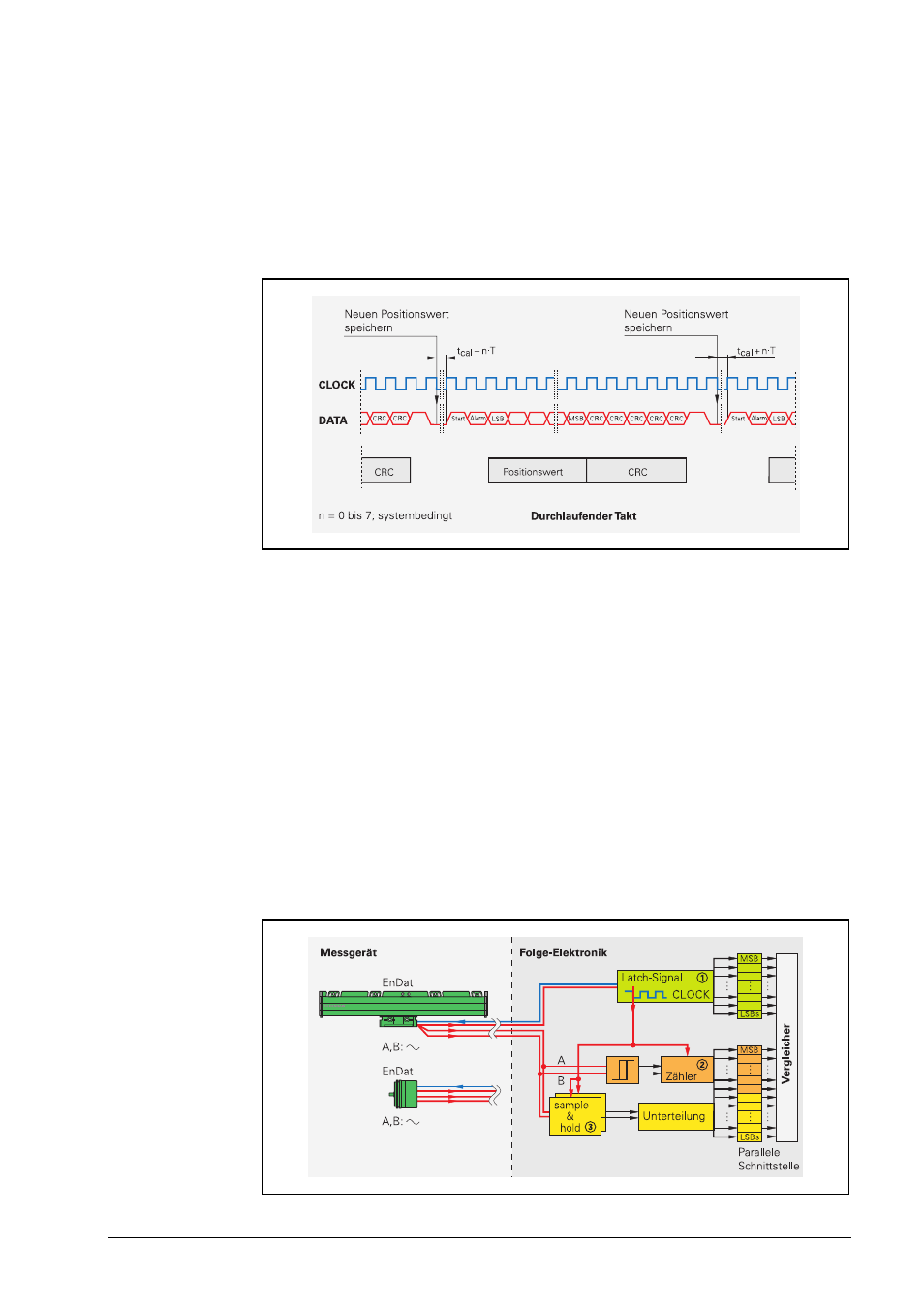

Durchlaufender Takt
Für Anwendungen, die eine schnelle Messwertaufnahme erfordern, bietet die EnDat-Schnitt-
stelle die Möglichkeit, den Takt CLOCK durchlaufen zu lassen. Unmittelbar nach dem letzten
CRC-Bit wird die Datenleitung DATA für eine Taktperiode auf HIGH und anschließend auf LOW
gelegt. Bereits mit der nächsten fallenden Taktflanke werden die neuen Positionswerte
gespeichert und nach Start- und Alarm-Bit synchron zum anliegenden Takt ausgegeben. Da in
dieser Betriebsart der MODE-Befehl „Messgerät sende Positionswert“ nur einmal vor der
ersten Datenübertragung notwendig ist, reduziert sich die Taktbüschellänge für jede folgende
Übertragung um 10 Taktperioden.
Synchronisation des seriell übertragenen Codewerts mit dem Inkrementalsignal
Bei absoluten Positionsmessgeräten mit EnDat-Schnittstelle können die seriell übertragenen
absoluten Positionswerte mit den inkrementalen zeitlich exakt synchronisiert werden. Mit der
ersten fallenden Flanke („Latchsignal“
1)
) des von der Folgeelektronik vorgegebenen Taktsignals
(CLOCK) werden die Abtastsignale der einzelnen Spuren im Messgerät und der Zähler
2)
sowie
die A/D-Wandler zur Unterteilung der sinusförmigen Inkrementalsignale in der Folgeelektronik
eingefroren.
Der über die serielle Schnittstelle übertragene Codewert kennzeichnet eindeutig eine inkremen-
tale Signalperiode. Innerhalb einer sinusförmigen Periode des Inkrementalsignals ist der
Positionswert absolut. Das unterteilte Inkrementalsignal kann damit in der Folgeelektronik an
den seriell übertragenen Codewert angeschlossen werden.
Nach Einschalten der Spannungsversorgung und der ersten Übertragung des Positionswertes
stehen in der Folgeelektronik zwei redundante Positionswerte zur Verfügung. Da bei Mess-
geräten mit EnDat – unabhängig von der Kabellänge – eine exakte zeitliche Synchronisation des
seriell übertragenen Codewertes mit den Inkrementalsignalen gewährleistet ist, können beide
Werte in der Folgeelektronik verglichen werden. Die Überprüfung ist aufgrund der kurzen
Übertragungszeiten der EnDat-Schnittstelle von kleiner 50 µs auch bei hohen Drehzahlen
möglich. Dies ist Voraussetzung für fortschrittliche Maschinen- und Sicherheitskonzepte.
