HEIDENHAIN Benutzer-Handbuch ATS-Software

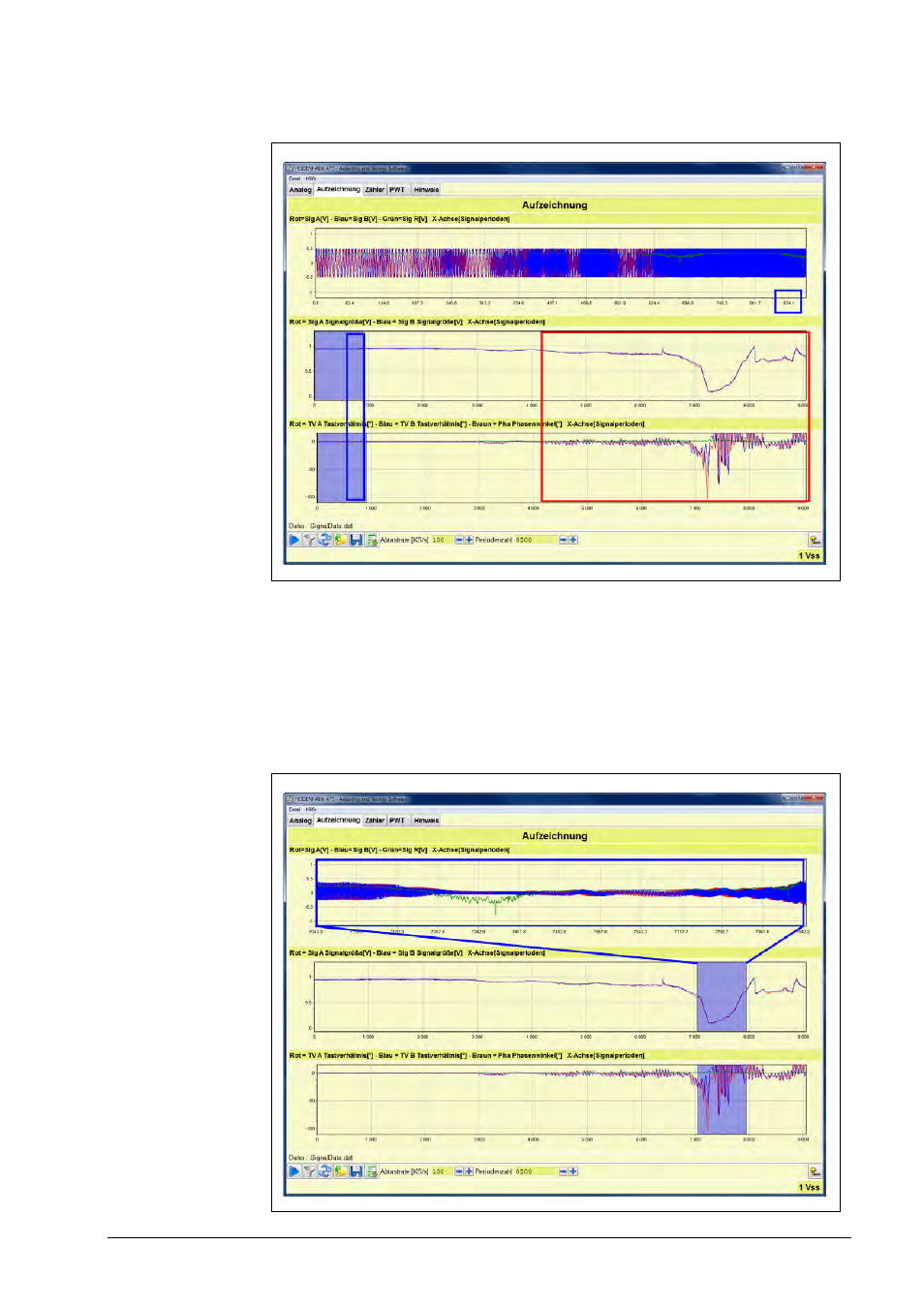

Das folgende Bild zeigt die Aufzeichnung eines Längenmessgerätes mit starker Verschmutzung.
Bereich im roten Rechteck:
Signaleinbruch und extreme Tastverhältnis- und Phasenverschiebungs-Fehler am Ende des
Messbereichs.
Die blauen Rechtecke zeigen, dass im oberen Diagramm nur ein Teilbereich gezeigt wird.
In den unteren Diagrammen entspricht dies dem Anfangsbereich der Messung (Periodenzahl ca.
1000 von 8500).
Mit den blauen Bereichen wird auch die rechte Diagrammseite zur Detailansicht erreicht (auch
die Zoomfunktion ist zusätzlich möglich).
