Softwarebeschreibung
77

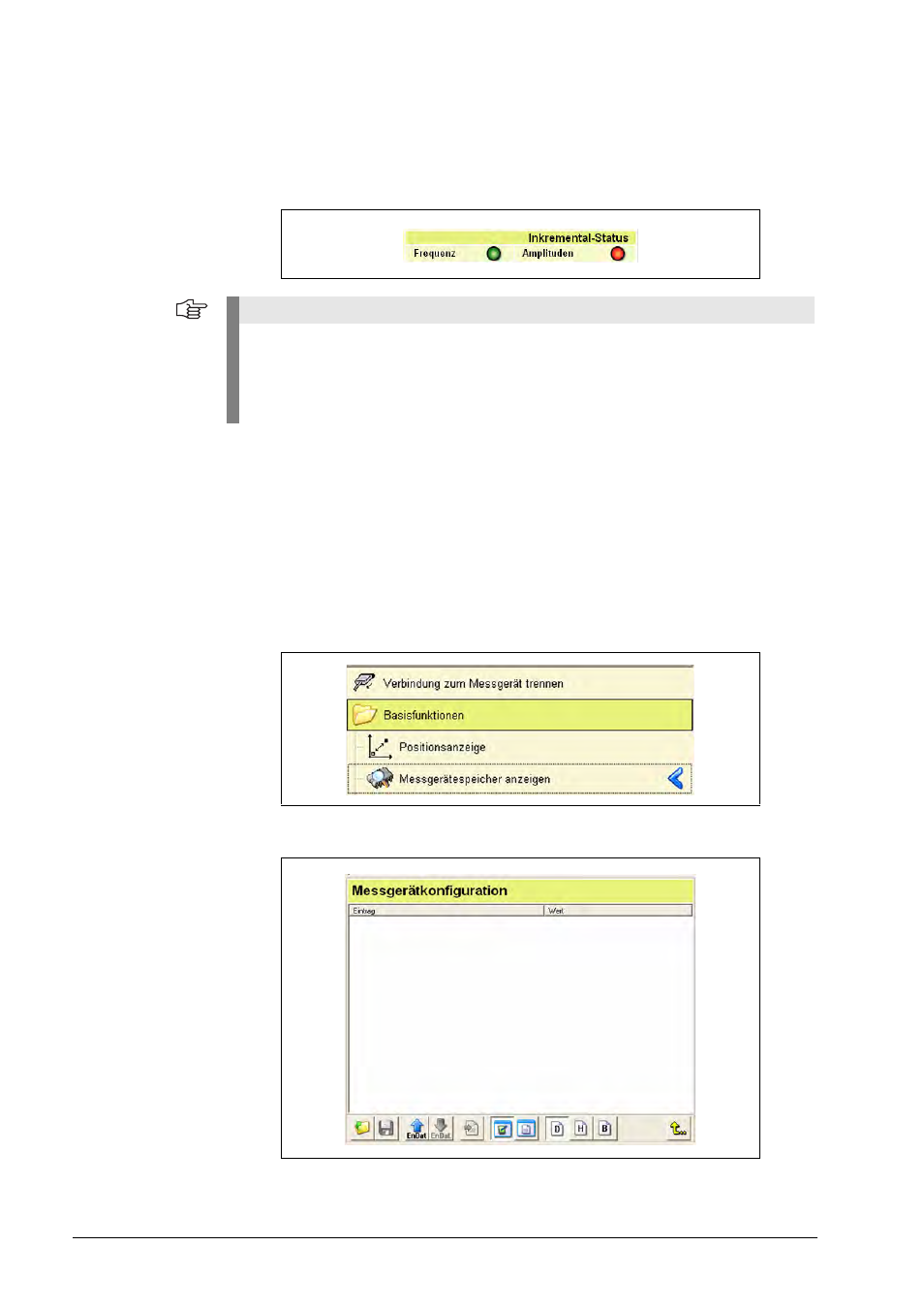

Toleranzen der
Inkremental-
Statusanzeige
Fehleranzeige = „rote LED-Anzeige“ bei
Amplitude zu klein: typisch 0,20 Vss (ab 0,25 Vss möglich)
Amplitude zu groß: typisch 1,30 Vss (ab 1,25 Vss möglich)
Frequenzüberschreitung: > 2,0 MHz möglich
5.3.3 Messgerätespeicher anzeigen
Absolute HEIDENHAIN-Messgeräte mit EnDat-Interface besitzen einen internen Messgeräte-
konfigurationsspeicher. Der Aufbau des Konfigurationsspeichers und die Bedeutung der
einzelnen Datenworte sind in der Schnittstellenbeschreibung „EnDat-Interface: Bidirektionales
synchron-serielles Interface für Positionsmessgeräte“ beschrieben.
Diese Spezifikation ist bei HEIDENHAIN als separates Dokument erhältlich.
Im Nachfolgenden wird daher nicht auf die Bedeutung der einzelnen Speicherbereiche und
Datenworte eingegangen.
Aufruf der Messge-
rätekonfiguration
Funktion „Messgerätespeicher anzeigen“ anklicken.
Das Fenster Messgerätekonfiguration wird aktiv.
Hinweis
Die Ansprechschwelle der Inkremental-Statusanzeige ist nicht identisch mit der Balken-
anzeige (rote Balken).
Die roten Skalierungsstriche der Balkenanzeige entsprechen den Toleranzen der
allgemeinen Ausgangssignal-Spezifikation (Prospektdaten); die Inkremental-Statusanzeige
entspricht der Geräte-Funktionsgrenze!
