Inkrementale Messgeräte prüfen
151

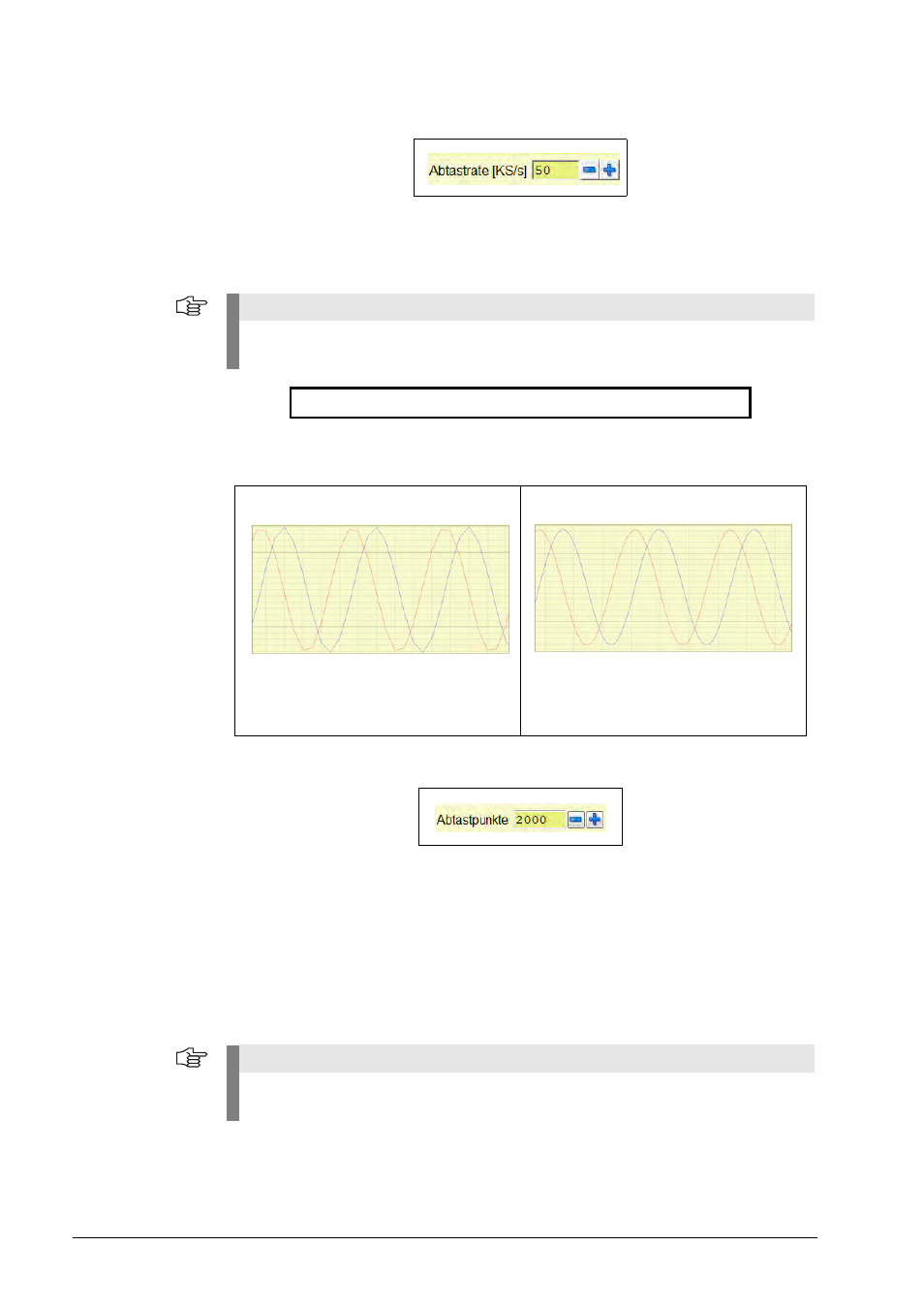

Abtastrate
Sie bestimmt, in welchem zeitlichen Abstand die Inkrementalsignale gewandelt werden. Der
Anzeigewert wird in „kS/s“ angegeben (Kilosamples pro Sekunde), also
Wert
1000 Signalwandlungen je Sekunde
Einstellbereich der Abtastrate: 1 ... 2000 kS/s
Ist die Abtastrate zu niedrig gewählt, wird das Ursprungssignal nicht korrekt abgebildet (siehe
Bilder). Falschbilder aufgrund von Unterabtastung werden auch als Aliasing-Effekte bezeichnet.
Abtastpunkte
Die Abtastpunkte oder Feldgröße bestimmt, wie viele Werte am Bildschirm angezeigt werden.
Einstellbereich: 2000 ... 100000 Abtastpunkte.
Die Neueingabe wird mit Taste Plus/Minus „aktiviert“.
Die Eingabe wird durch Neustart der Funktion auf den Standardwert zurückgesetzt.
Einstellung niedriger Werte für hohe Frequenzen (entspricht hoher Verfahrgeschwindigkeit
oder Drehzahl).
Einstellung hoher Werte für niedrige Frequenzen (entspricht kleiner Verfahrgeschwindigkeit
oder Drehzahl).
Hohe Werte können auch zur Messung über mehrere Signalperioden verwendet werden
(Hüllkurve z. B. in der X-Y oder Y-t Darstellung), um Signaleinbrüche zu lokalisieren.
Hinweis
Je höher die Eingangsfrequenz des Messgeräts (wird im Feld „Messgeräte-Eigenschaften“
unter „Frequenz“ angezeigt), umso höher muss die Abtastrate gewählt werden!
Empfehlung: Abtastrate = 10
max. Eingangsfrequenz
Zu niedrige Abtastrate mit verfälschter
Signalform
Angepasste Abtastrate
Hinweis
Mit Neustart der Funktion“Inkrementalsignal“ werden die Werte der Abtastrate und der
Abtastpunkte auf Standardwerte 100 kS/s und 2000 Punkte zurückgesetzt!
