6.3
Digitale TTL-/HTL-Rechteck-Ausgangssignale
6.3.1 Allgemeines
In der folgenden Beschreibung werden die Unterschiede zu Sinussignal-Messungen beschrie-
ben.
Hinweis zum Prüfen
von HTL-Schnitt-
stellen
Für Messgeräte mit HTL-Schnittstelle stehen grundsätzlich alle Prüffunktionen zur Verfügung,
die auch für Messgeräte mit TTL-Schnittstelle gültig sind.
Folgende Einschränkungen sind zu beachten:
Ein PWM 20-HTL-Adapterstecker ID 1093210-01 ist zwingend erforderlich!
Kein Durchschleifbetrieb möglich!
PWT-Umschaltung zur Anzeige der Analogsignale (bei Anbau von offenen Messgeräten mit
Rechteck-Schnittstellen) wird nicht unterstützt.
Erweiterter Toleranzbereich, verursacht durch den verwendeten Adapterstecker.
Toleranzänderungen siehe Betriebsanleitung PWM 20.

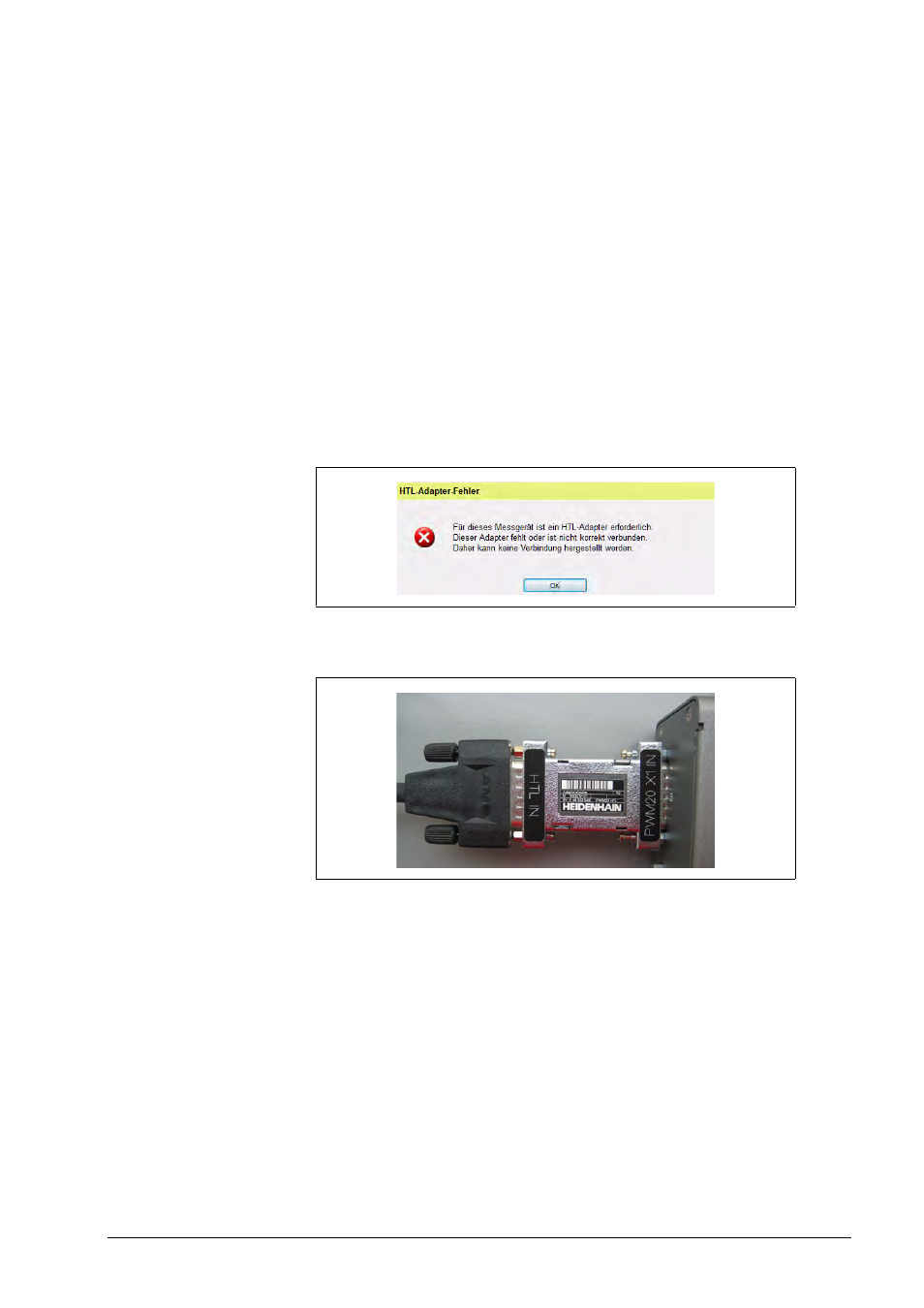

Beim automatischen Verbinden des Messgerätes mit ID werden Sie mit einer Fehlermeldung
aufgefordert, den Adapterstecker ID 1093210-01 anzustecken.
HTL-Adapterstecker ID 1093210-01ist mit dem PWM 20 Eingang IN verbunden.
Die Prüfkabel sind identisch mit der TTL-Schnittstelle.
Nach dem Anschluss des Adapters ist die weitere Vorgehensweise wie bei der TTL-Messung.
Bei Anzeigen von Spannungspegeln wird bei der TTL-Schnittstelle = 5V-Pegel und HTL-
Schnittstelle = 10 …30V-Pegel unterschieden.
