Umschaltung zwischen Positions- und Zusatzinformationsbildschirm:
Die über DRIVE-CLiQ übertragenen Informationen orientieren sich am PROFIdrive-Profil
(erhältlich über die Profibus-Nutzerorganisation).

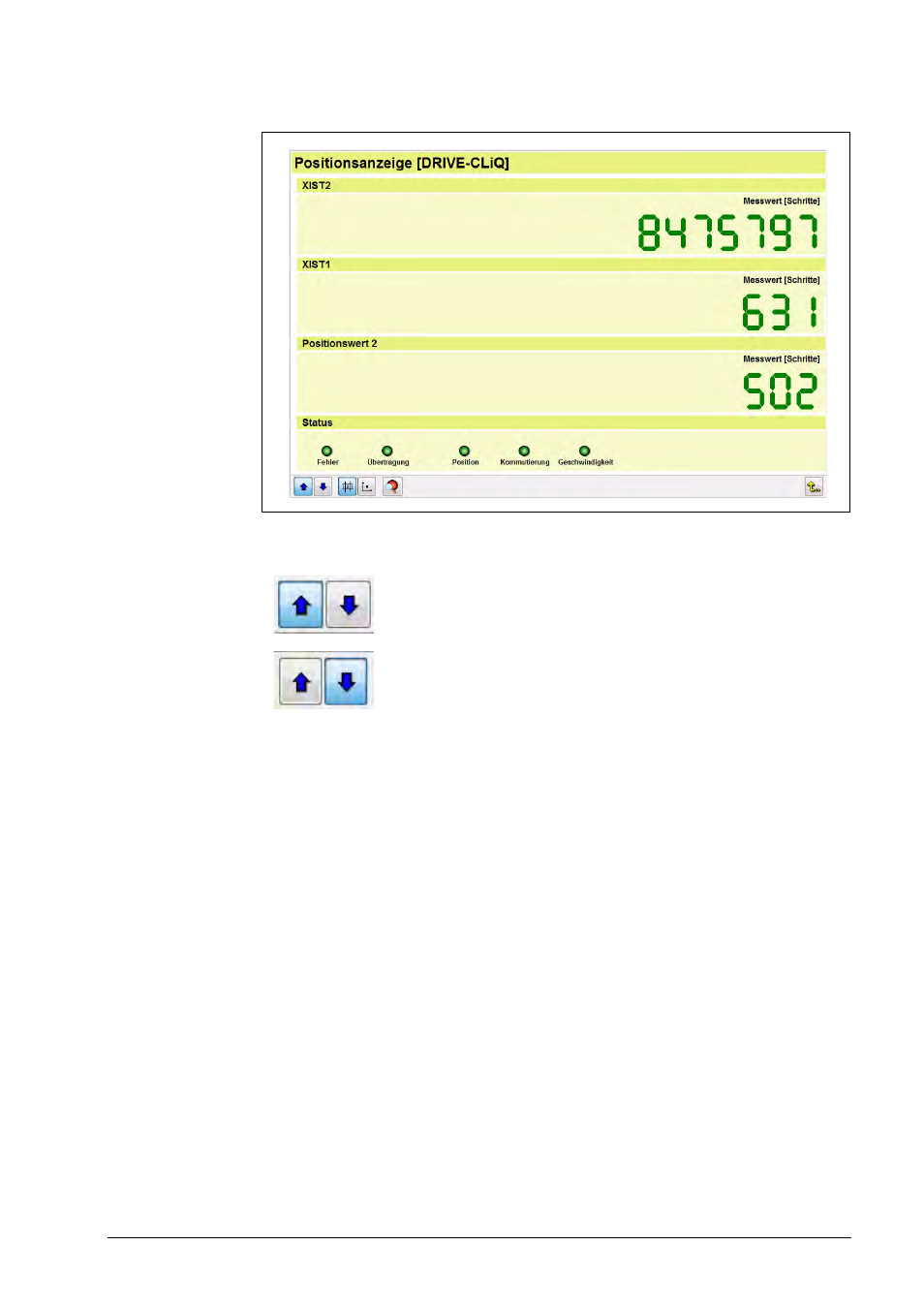

Angezeigte Positonswerte:
XIST1: Inkrementalwert
XIST2: Absolutwert
Positionswert 2: redundanter Positionswert bei Messgeräten, die Funktionale Sicherheit
unterstützen, bzw. inkrementaler Positionswert bei Umsetzung EnDat 2.2 --> DRIVE-CLiQ
Statusinformationen:
Fehler: Fehlermeldung des angeschlossenen Messgerätes
Übertragung: Fehler in der Übertragungsstrecke, z. B. CRC, Paketverlust, ...
Position: Positionsvergleich XIST1 mit Pos2 bei Geräten, die Funktionale Sicherheit unter-
stützen
Kommutierung bzw. Geschwindigkeit: Die vom Messgerät übertragenen Werte für Kommu-
tierungswinkel bzw. Geschwindigkeit werden von der ATS-Software auf Basis von XIST1
einem Vergleich unterzogen.
Taste „Pfeil nach oben“ = Anzeige Positionsbildschirm
Taste „Pfeil nach unten“ = Anzeige Zusatzinformationsbildschirm
