Seite 100
Montage und Anschluss
• erfasst die binären Steuersignale aus der Prozessebene und transportieren sie zum übergeordneten
Automatisierungsgerät und
Die 8 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht überschreiten
darf. Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.
Die Sensoren werden aus der Steuerspannung Us versorgt.

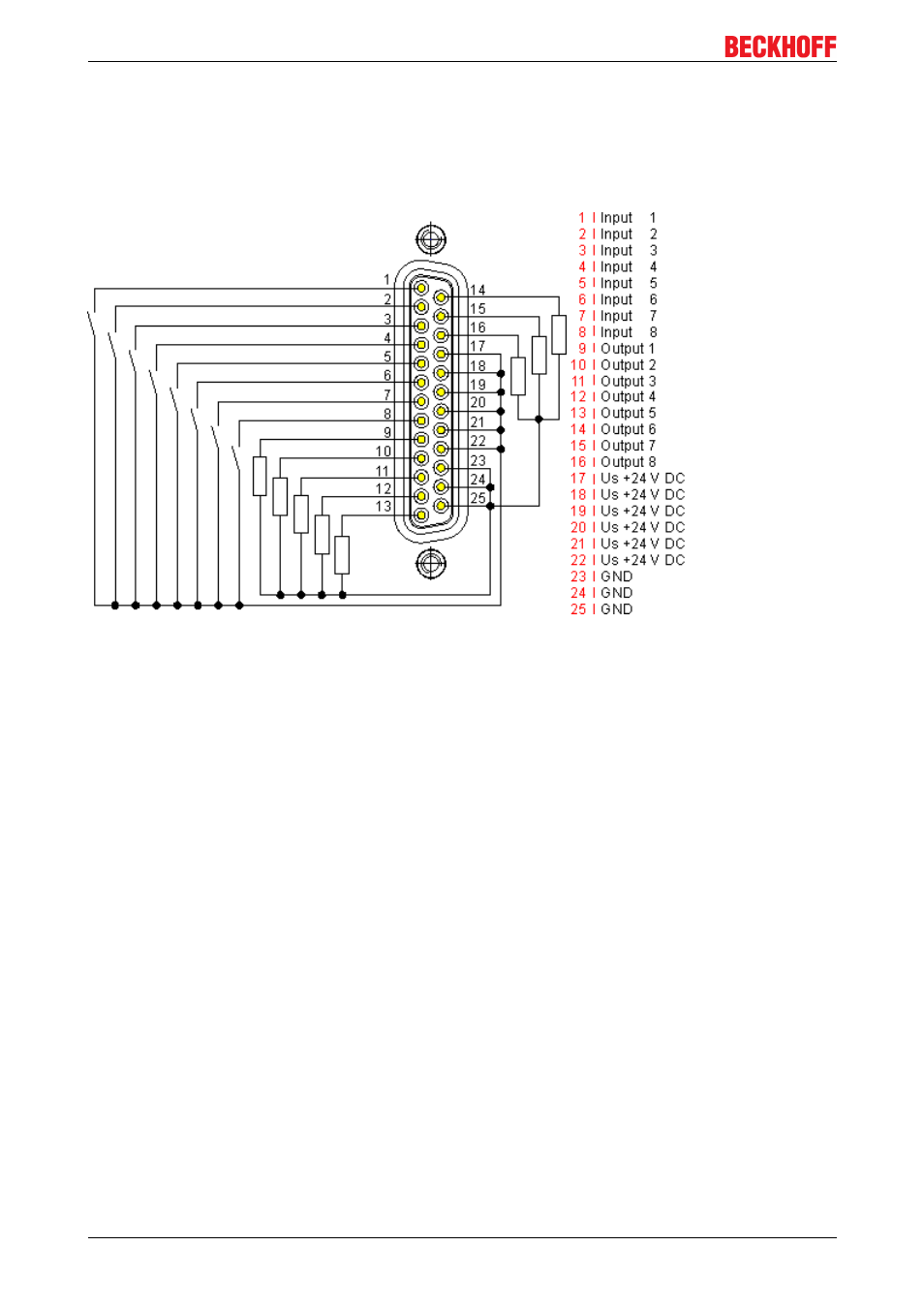

Abb. 95: Digitale Ein und Ausgänge DSub 25
3.6.8
Digitale Ein und Ausgänge ZS2001, 8 Kanäle
Die digitalen Ausgänge schalten die binären Steuersignale des Automatisierungsgerätes zur Prozessebene
an die Aktoren weiter. Die 8 Ausgänge verarbeiten Lastströme bis 0,5 A und zeigen ihren Signalzustand
über Leuchtdioden an. Der Signalanschluss erfolgt wahlweise über verschiedene ZS2001Steckverbinder.
Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.
Die digitalen Eingänge erfassen die binären Steuersignale aus der Prozessebene und transportieren sie zum
übergeordneten Automatisierungsgerät. Der Signalzustand wird über Leuchtdioden angezeigt. Der
Signalanschluss erfolgt wahlweise über verschiedene ZS2001Steckverbinder.
Die Sensoren werden aus der Steuerspannung U
S
versorgt. Die Lastspannung U
P
, wird für die
Ausgangstreiber benötigt. Falls U
P
und U
S
weitergeführt werden, darf der maximale Strom 4 A nicht
überschreiten.
