BECKHOFF EP2xxx - Handbuch (Seite 87)

Montage und Anschluss
ZK1090­6292­ 0005 0020 0050 0100
Länge 0,5 m 2 m 5 m 10 m
ZK1090­9191­0xxx: 2 x RJ45­Stecker, Patch­Kabel

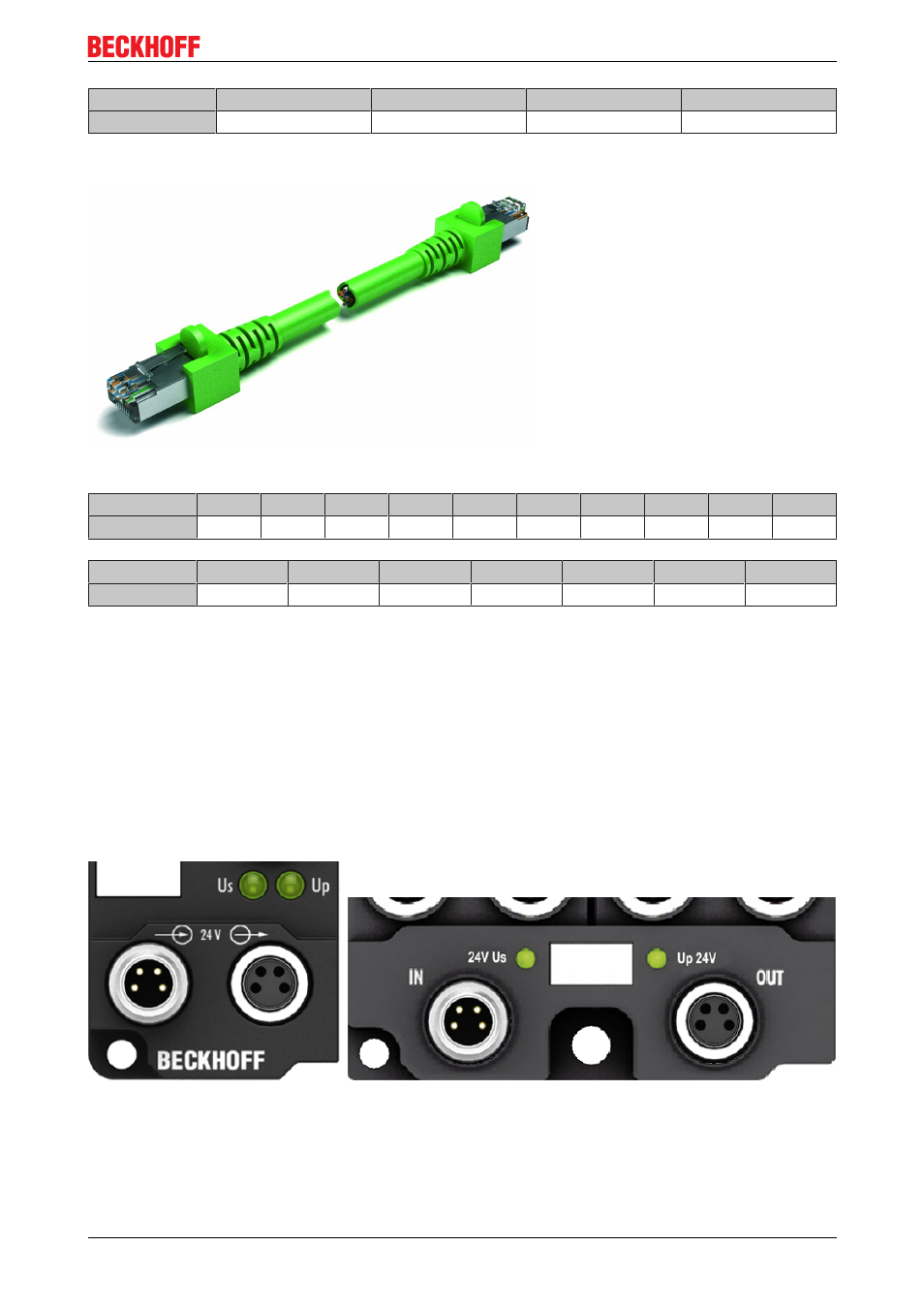

Abb. 80: ZK1090­9191­0xxx
ZK1090­9191­ 0001 0002 0005 0010 0020 0030 0040 0050 0100 0150
Länge 0,17 m 0,26 m 0,5 m 1,0 m 2,0 m 3,0 m 4,0 m 5,0 m 10 m 15 m
ZK1090­9191­ 0200 0250 0300 0350 0400 0450 0500
Länge 20 m 25 m 30 m 35 m 40 m 45 m 50 m
3.3 Spannungsversorgung
3.3.1 Power­Anschluss
Die Einspeisung und Weiterleitung der Versorgungsspannungen erfolgt über zwei M8­Steckverbinder am
unteren Ende der Module:
• IN: linker M8­Steckverbinder zur Einspeisung der Versorgungsspannungen
• OUT: rechter M8­Steckverbinder zur Weiterleitung der Versorgungsspannungen
Abb. 81: EtherCAT Box, Anschlüsse für die Versorgungsspannungen
