Produktübersicht
2.8 EP2338­000x
2.8.1 EP2338 ­ Einführung

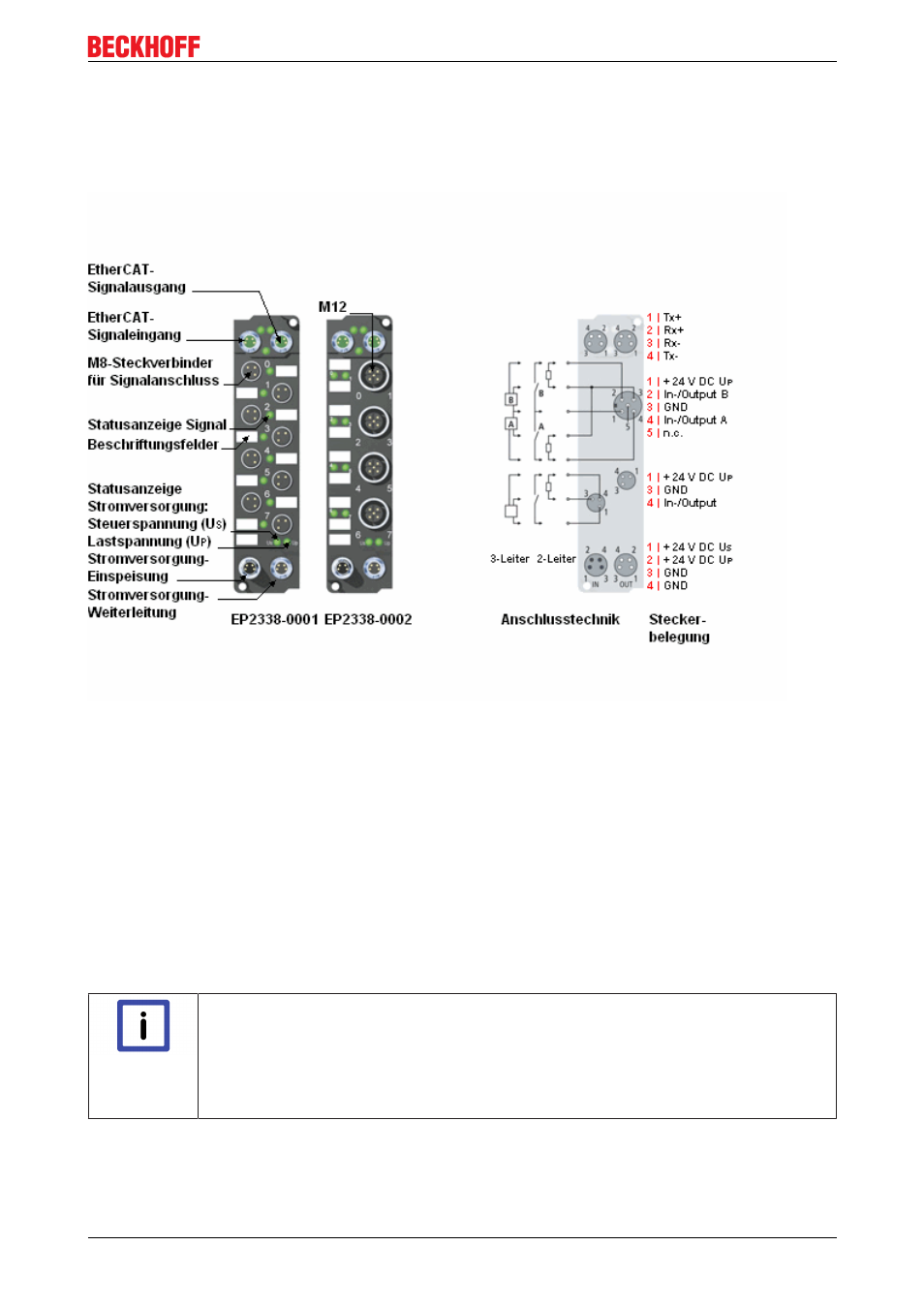

Abb. 23: EP2338
8 digitale Ein­ oder Ausgänge, 24 V
DC
Die EtherCAT Box EP2338 verfügt über acht digitale Kanäle die jeweils wahlweise als Ein­ oder Ausgange
betrieben werden können. Eine Konfiguration, ob ein Kanal als Eingang oder Ausgang verwendet werden
soll ist nicht erforderlich; die Eingangsschaltung ist intern fest mit dem Ausgangstreiber verbunden, so dass
ein gesetzter Ausgang automatisch im Eingangsprozessabbild angezeigt wird.
Die Ausgänge verarbeiten Lastströme bis 0,5 A und sind kurzschlussfest und verpolungsgeschützt.
Die Eingänge haben eine Filterkonstante von 10 µs.
Der Signalzustand wird jeweils über Leuchtdioden angezeigt. Der Anschluss der Signale erfolgt wahlweise
über M8­ (EP2338­0001) oder M12­Steckverbinder (EP2338­0002).
Hinweis
Versorgung der angeschlossenen Sensoren aus Up, nicht aus Us
Die EtherCAT Box EP2338 versorgt digitale Sensoren im Gegensatz zu vielen anderen
Modulen aus der Peripheriespannung Up und nicht aus der Steuerspannung Us! Dies er­
folgt weil die Anschlüsse wahlweise als Ein­ oder Ausgang genutzt werden können. Trotz­
dem wir eine Überlastung der Sensorversorgung (Strom > 0,5 A) auch hier durch rotes
Leuchten der LED Us angezeigt.
