Montage und Anschluss

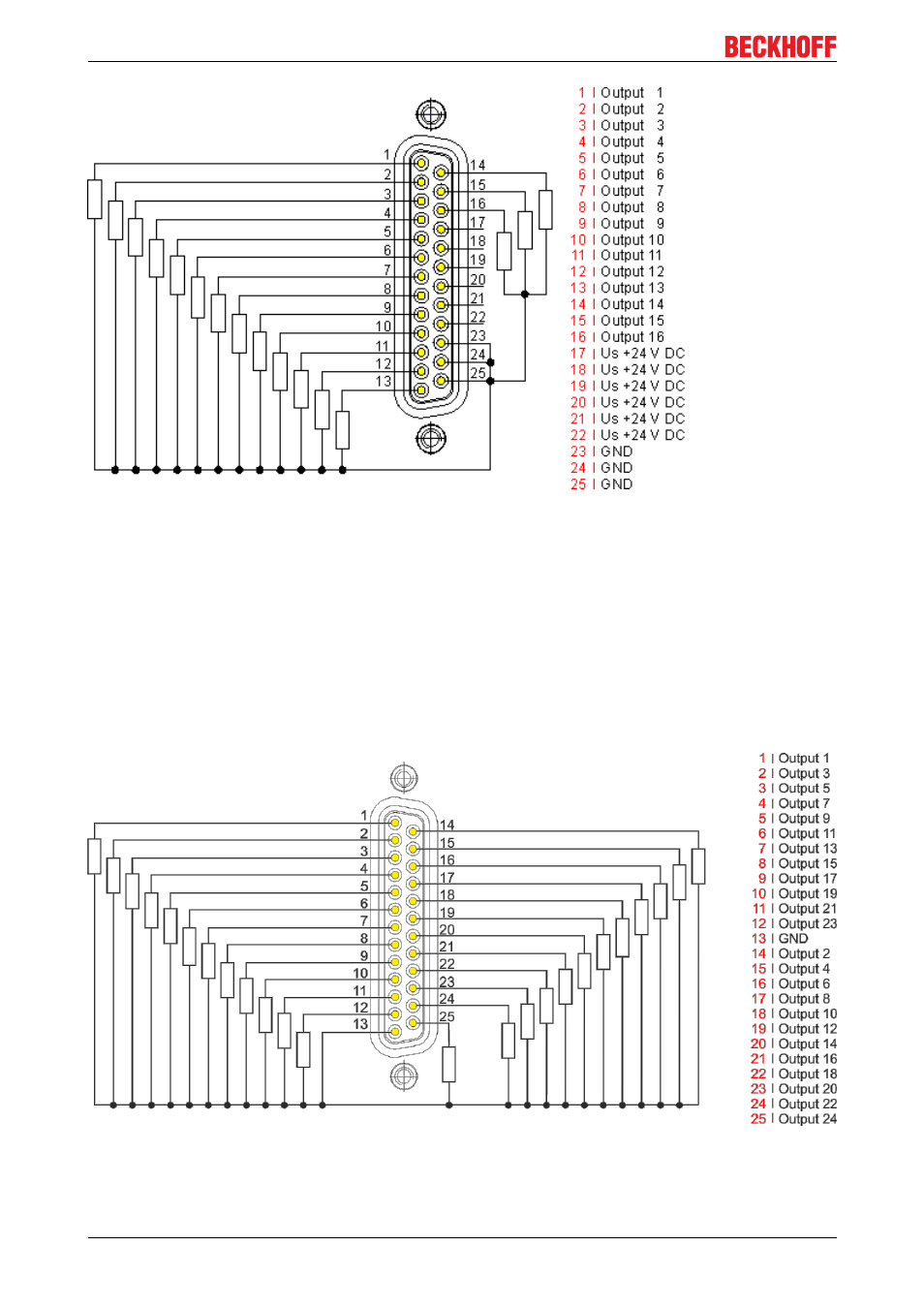

Abb. 91: Digitale Ausgänge DSub 25, 16 Ausgänge
3.6.4
Digitale Ausgänge DSub 25, 24 Kanäle
Die digitalen Ausgangsmodule EP28170008 schalten die binären Steuersignale des
Automatisierungsgerätes zur Prozessebene an die Aktoren weiter.
Die 24 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht
überschreiten darf.
Der Signalanschluss erfolgt über eine 25polige DSubBuchse.
Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.
Abb. 92: Digitale Ausgänge DSub 25, 24 Kanäle
EP2xxx
98
Version 2.1.0
