Produktübersicht
Achtung
Für Abschaltung im Fehlerfall, Sensoren nicht extern versorgen
Falls Ihr Anlagenkonzept vorsieht, dass die Versorgungsspannung Up im Fehlerfall abge
schaltet wird, dürfen Sie die angeschlossenen Sensoren nicht extern, sondern nur durch
das EP23390021 versorgen! Andernfalls kann das EP23390021 bei ausgeschalteter Up
Energie aus der externen Sensorversorgung beziehen und die Ausgänge werden nicht ab
geschaltet!
QuickLinks
Installation
2.9.2
EP23390022 Einführung

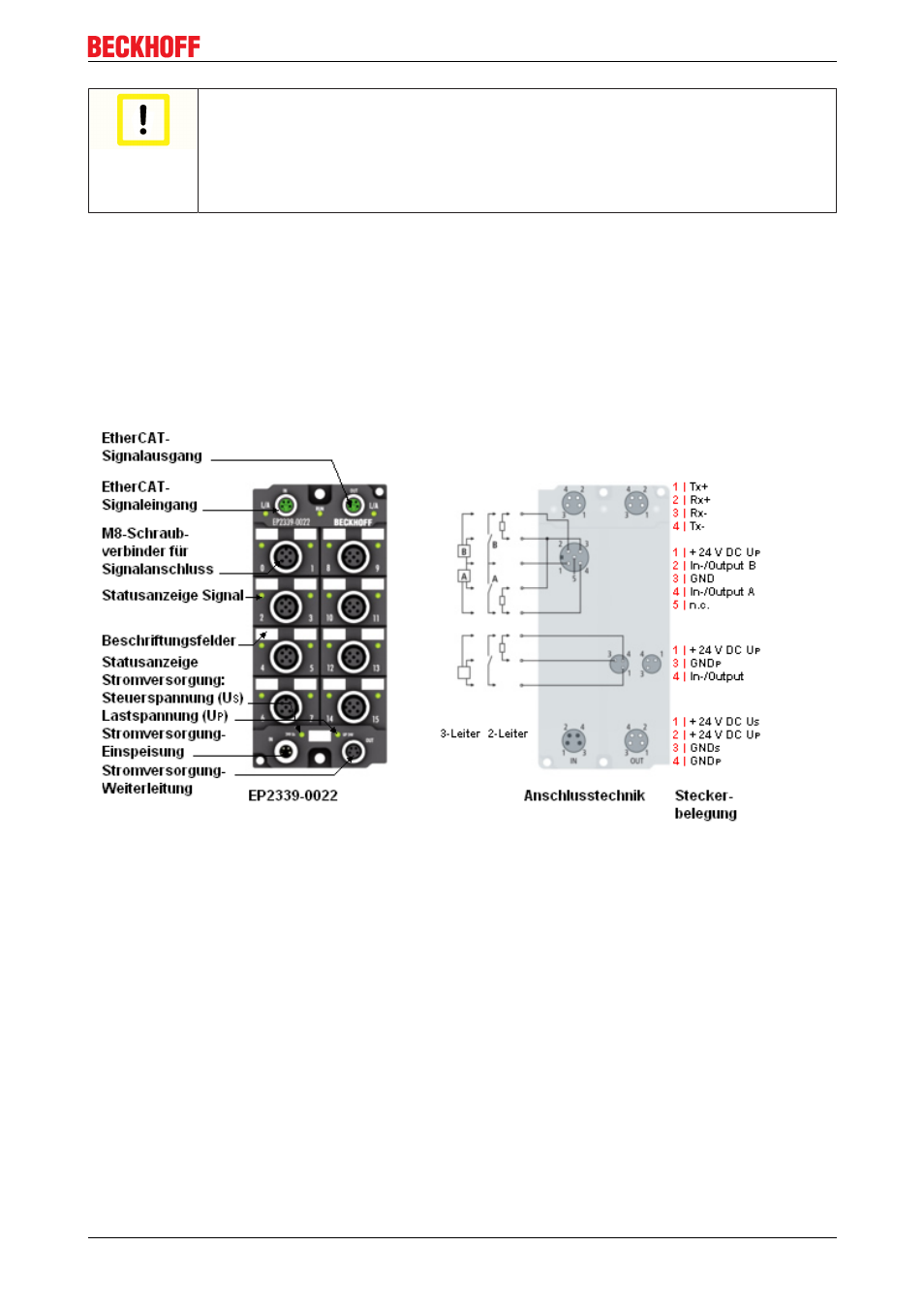

Abb. 27: EP23390022
16 digitale Ein oder Ausgänge, 24 V
DC
Die EtherCAT Box EP23390022 verfügt über 16 digitale Kanäle die jeweils wahlweise als Ein oder
Ausgange betrieben werden können. Eine Konfiguration, ob ein Kanal als Eingang oder Ausgang verwendet
werden soll ist nicht erforderlich; die Eingangsschaltung ist intern fest mit dem Ausgangstreiber verbunden,
so dass ein gesetzter Ausgang automatisch im Eingangsprozessabbild angezeigt wird.
Die Ausgänge verarbeiten Lastströme bis 0,5 A und sind kurzschlussfest und verpolungsgeschützt.
Die Eingänge haben eine Filterkonstante von 3 ms.
Der Signalzustand wird jeweils über Leuchtdioden angezeigt. Der Anschluss der Signale erfolgt über M12
Steckverbinder.
