2.12 EP2816­0008
2.12.1 EP2816­0008 ­ Einführung

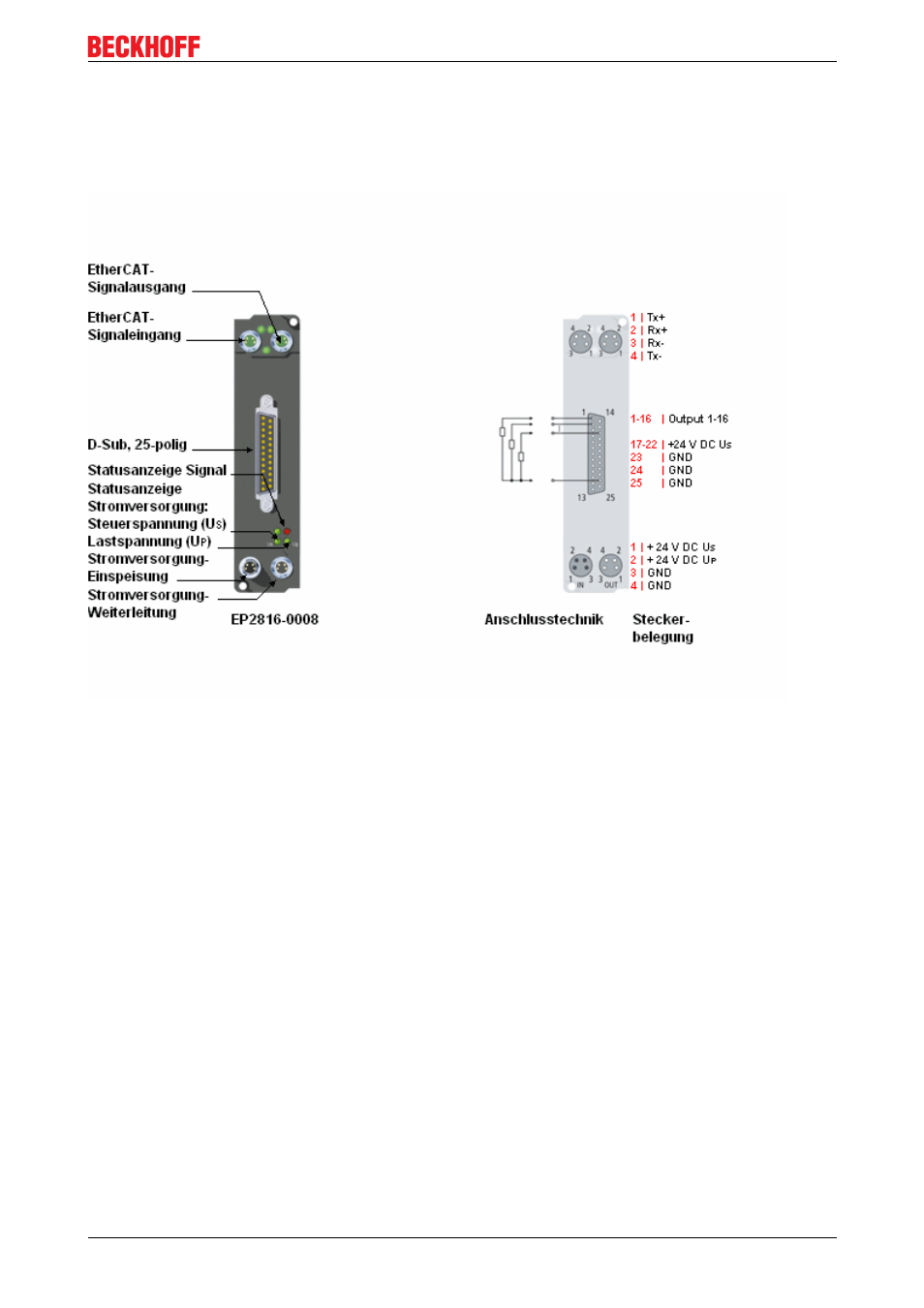

Abb. 35: EP2816­0008
16 digitale Ausgänge 24 V
DC
, I
max
0,5A (Σ 4 A)
Die EtherCAT Box EP2816­0008 mit digitalen Ausgängen schaltet binäre Steuersignale der Steuerung zur
Prozessebene an die Aktoren weiter.
Die sechzehn Ausgänge verarbeiten Lastströme bis jeweils 0,5 A, wobei der Gesamtstrom auf 4 A begrenzt
ist. Damit eignen sich diese Baugruppen besonders für Anwendungen, bei denen nicht alle Ausgänge
gleichzeitig aktiv sind oder bei denen nicht alle Aktoren Signalströme von 0,5 A benötigen.
Alle Ausgänge sind kurzschlussfest, verpolungsgeschützt und diagnosefähig. Ein Ausgangskurzschluss wird
erkannt und an die Steuerungsebene weitergeleitet.
Der Signalanschluss erfolgt über eine 25­polige D­Sub­Buchse.
Der Signalzustand wird gruppenweise über Status‐Leuchtdioden [ } 52] angezeigt.
Quick­Links
Installation
Konfiguration [ } 32]
UL­Anforderungen für UL­zugelassene Module
