Produktübersicht
2.13
EP28160010
2.13.1
EP28160010 Einführung

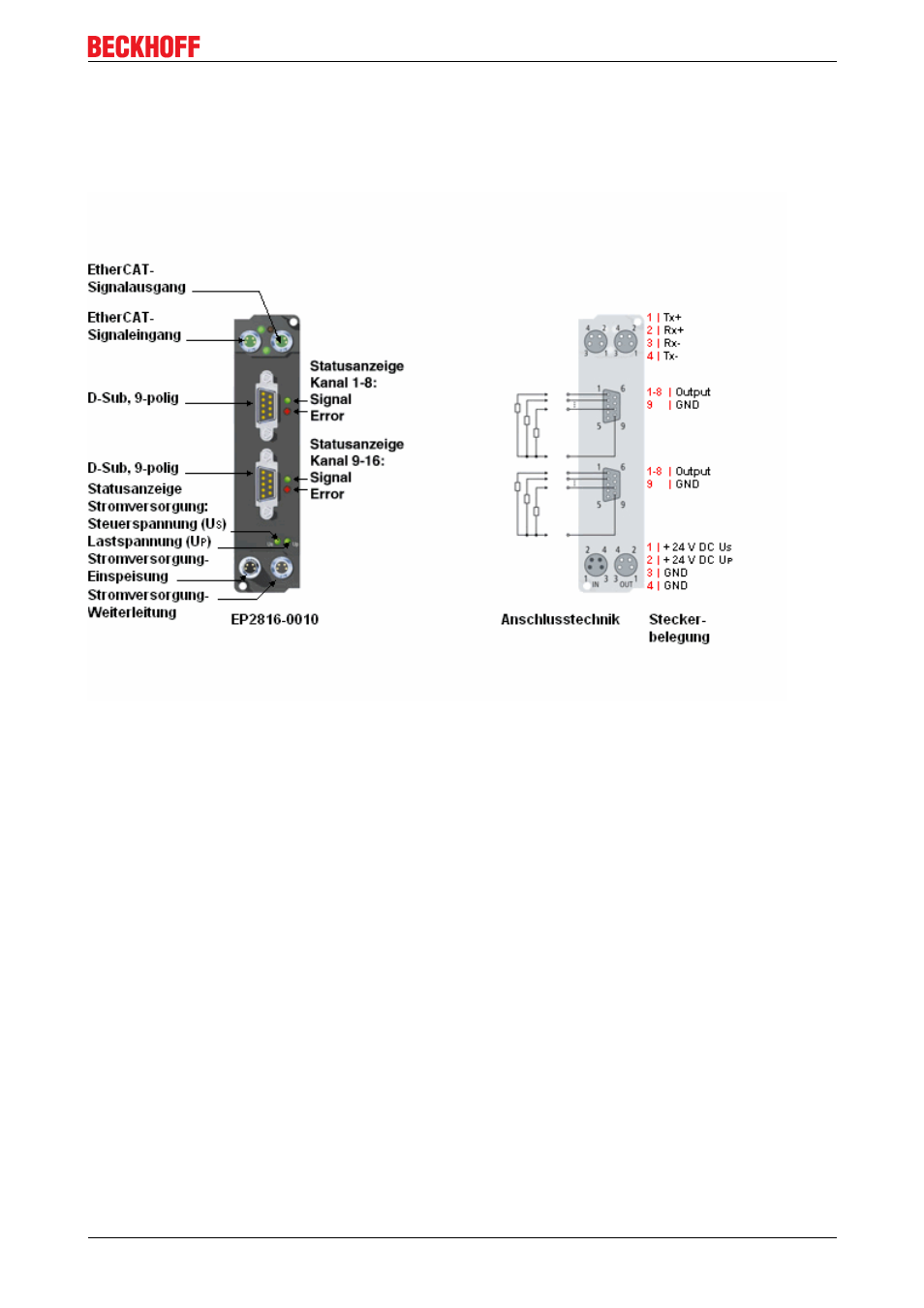

Abb. 43: EP28160010
16 digitale Ausgänge 24 V
DC
, I
max
0,5 A (Σ 4 A)
Die EtherCAT Box EP28160010 mit digitalen Ausgängen schaltet binäre Steuersignale der Steuerung zur
Prozessebene an die Aktoren weiter.
Die sechzehn Ausgänge verarbeiten Lastströme bis jeweils 0,5 A, wobei der Gesamtstrom auf 4 A begrenzt
ist. Damit eignen sich diese Baugruppen besonders für Anwendungen, bei denen nicht alle Ausgänge
gleichzeitig aktiv sind oder bei denen nicht alle Aktoren Signalströme von 0,5 A benötigen.
Alle Ausgänge sind kurzschlussfest, verpolungsgeschützt und diagnosefähig. Ein Ausgangskurzschluss wird
erkannt und an die Steuerungsebene weitergeleitet.
Der Signalanschluss erfolgt über zwei 9polige DSubBuchsen.
Der Signalzustand wird gruppenweise über Leuchtdioden angezeigt.
