Produktübersicht
2.11
EP2809002x
2.11.1
EP28090021 Einführung

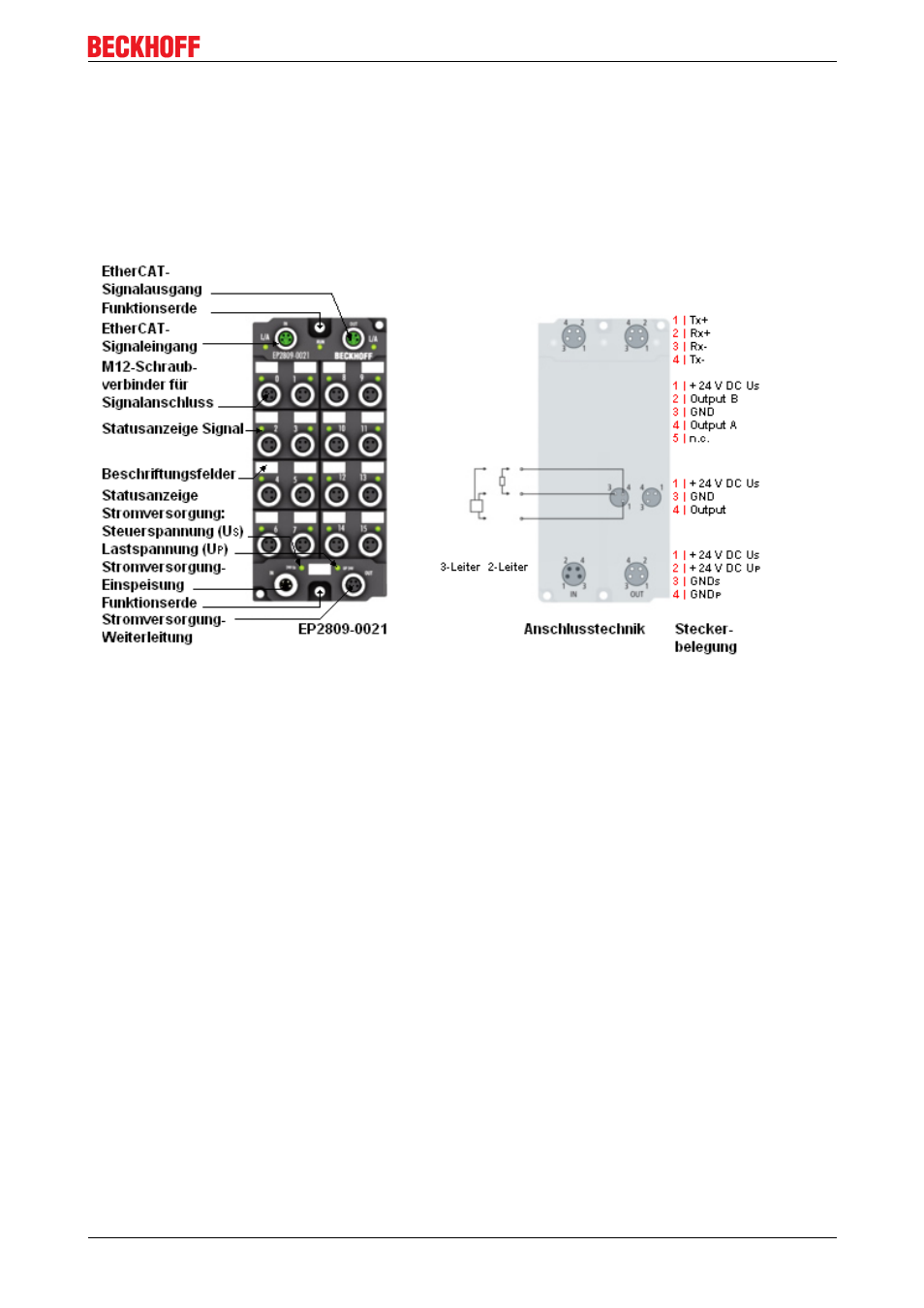

Abb. 32: EP28090021
16 digitale Ausgänge 24 V
DC
, I
max
0,5 A (Σ 4 A)
Die EtherCAT Box EP28090021 mit digitalen Ausgängen schaltet binäre Steuersignale der Steuerung zur
Prozessebene an die Aktoren weiter.
Die 16 Ausgänge verarbeiten Lastströme bis jeweils 0,5 A, wobei der Gesamtstrom auf 4 A begrenzt ist.
Damit eignen sich diese Baugruppen besonders für Anwendungen, bei denen nicht alle Ausgänge
gleichzeitig aktiv sind oder bei denen nicht alle Aktoren Signalströme von 0,5 A benötigen.
Der Signalzustand wird über Leuchtdioden angezeigt. Der Signalanschluss erfolgt über M8Steckverbinder.
Alle Ausgänge sind kurzschlussfest und verpolungsgeschützt.
QuickLinks
Installation
EP2xxx
47
