Montage und Anschluss

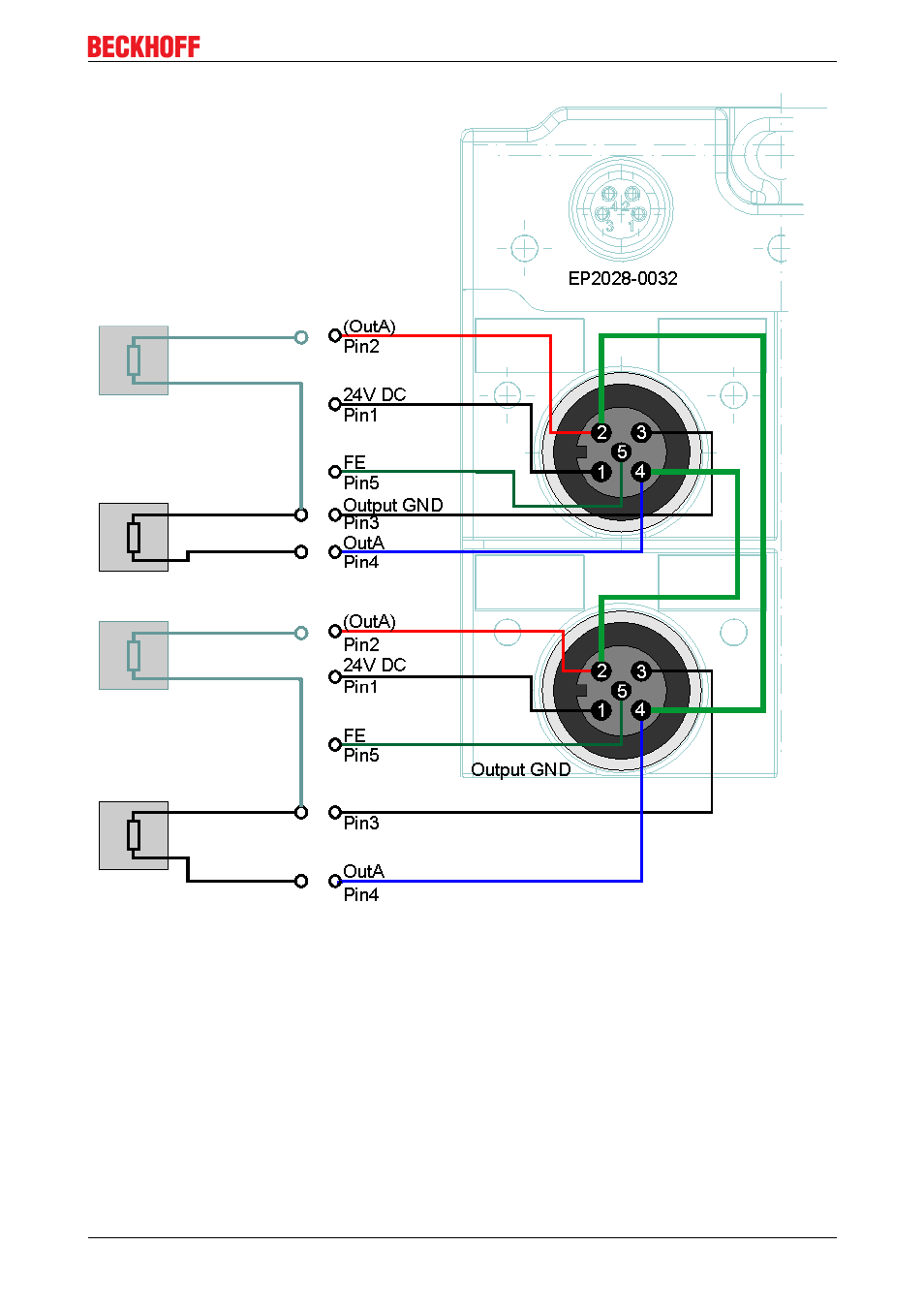

Abb. 90: Digitale Ausgänge M12 für EP20280032
Leuchtdioden zeigen den Signalzustand der Eingänge an.
3.6.3
Digitale Ausgänge DSub 25, 16 Kanäle
Die digitale Ausgangsmodule EP2816 schalten die binären Steuersignale des Automatisierungsgerätes zur
Prozessebene an die Aktoren weiter.
Die 16 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht
überschreiten darf.
Der Signalanschluss erfolgt über eine 25polige DSubBuchse.
Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.
EP2xxx
97
Version 2.1.0
