Montage und Anschluss
3.6.5

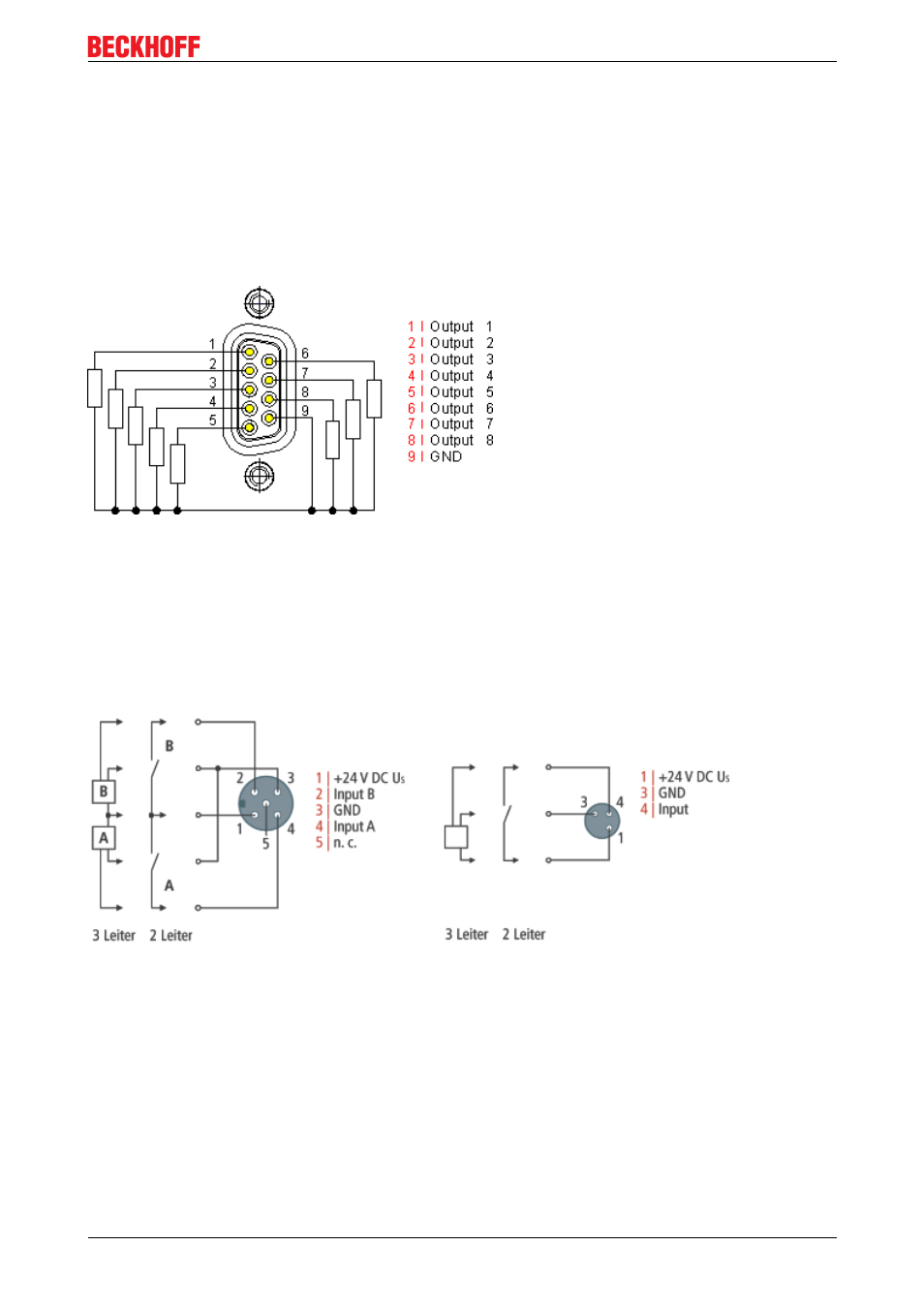

Digitale Ausgänge DSub 9, 8 Kanäle
Das digitale Ausgangsmodul IE2808 schaltet die binären Steuersignale des Automatisierungsgerätes zur
Prozessebene an die Aktoren weiter.
Die 8 Ausgänge liefern Lastströme bis 0,5 A, wobei der Gesamtstrom aller Ausgänge 4 A nicht überschreiten
darf.
Der Der Signalanschluss erfolgt über zwei 9polige DSubBuchsen.
Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.
Abb. 93: Digitale Ausgänge DSub 9, 8 Kanäle
3.6.6
Digitale Eingänge M8 und M12
Die digitalen Eingangsmodule erfassen die binären Steuersignale aus der Prozessebene und transportieren
sie zum übergeordneten Automatisierungsgerät.
Der Signalanschluss erfolgt über M8Steckverbinder (EPxxxx0001) oder M12Steckverbinder
(EPxxxx0002).
Abb. 94: Digitale Eingänge M8 und M12
Die Sensoren werden aus der Steuerspannung Us mit einem gemeinsamen, maximalen Strom von 0,5 A
versorgt.
Leuchtdioden zeigen den Signalzustand der Eingänge an.
3.6.7
Digitale Ein und Ausgänge DSub 25
Das digitale Kombimodul EP2316008
• schaltet die binären Steuersignale des Automatisierungsgerätes zur Prozessebene an die Aktoren
weiter.
EP2xxx
99
Version 2.1.0
