Produktübersicht
2.9
EP2339002x
2.9.1
EP23390021 Einführung

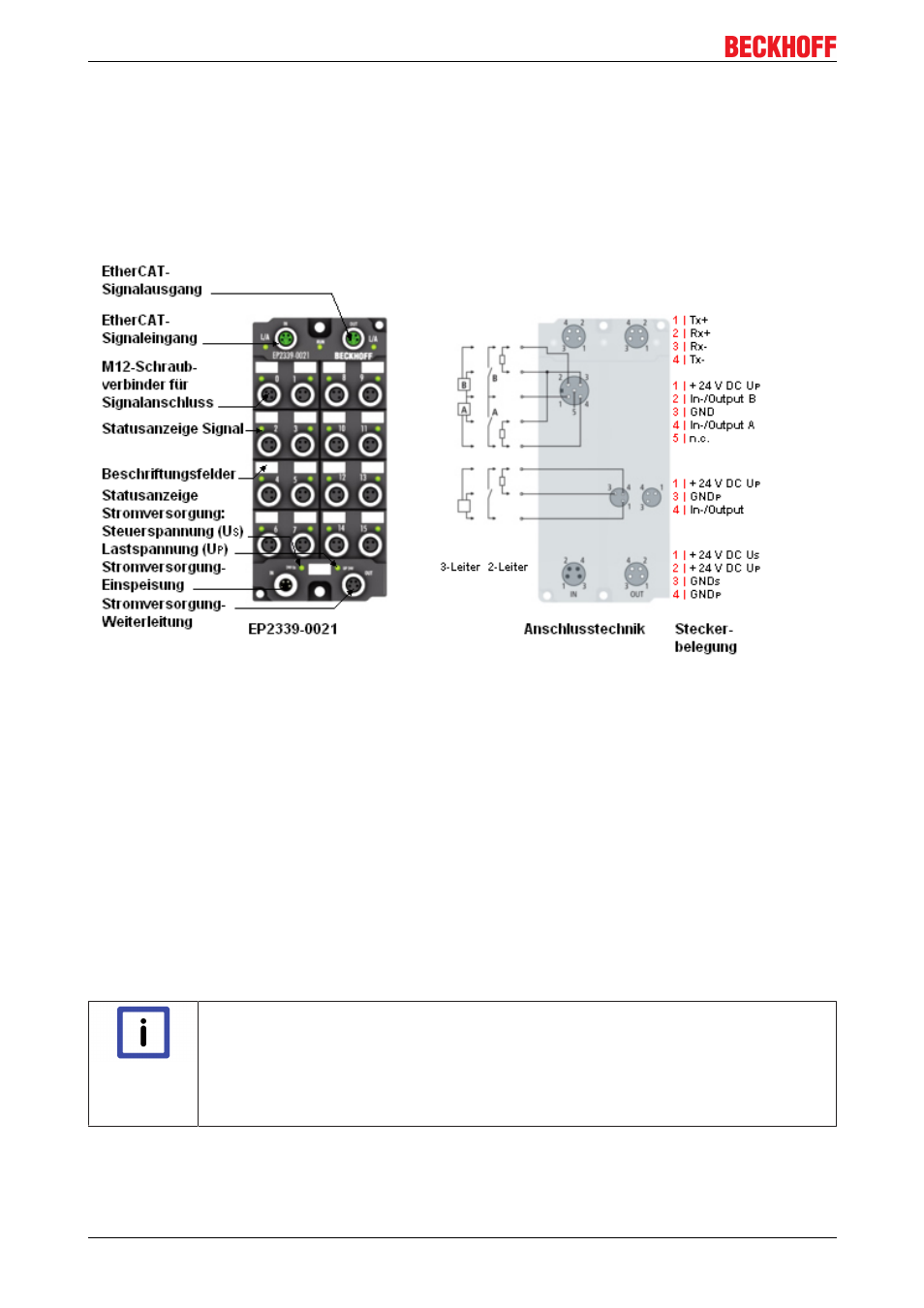

Abb. 26: EP23390021
16 digitale Ein oder Ausgänge, 24 V
DC
Die EtherCAT Box EP23390021 verfügt über 16 digitale Kanäle die jeweils wahlweise als Ein oder
Ausgange betrieben werden können. Eine Konfiguration, ob ein Kanal als Eingang oder Ausgang verwendet
werden soll ist nicht erforderlich; die Eingangsschaltung ist intern fest mit dem Ausgangstreiber verbunden,
so dass ein gesetzter Ausgang automatisch im Eingangsprozessabbild angezeigt wird.
Die Ausgänge verarbeiten Lastströme bis 0,5 A und sind kurzschlussfest und verpolungsgeschützt.
Die Eingänge haben eine Filterkonstante von 3 ms.
Der Signalzustand wird jeweils über Leuchtdioden angezeigt. Der Anschluss der Signale erfolgt über M8
Steckverbinder.
Hinweis
Versorgung der angeschlossenen Sensoren aus Up, nicht aus Us
Die EtherCAT Box EP23390021 versorgt digitale Sensoren im Gegensatz zu vielen ande
ren Modulen aus der Peripheriespannung Up und nicht aus der Steuerspannung Us! Dies
erfolgt weil die Anschlüsse wahlweise als Ein oder Ausgang genutzt werden können.
Trotzdem wir eine Überlastung der Sensorversorgung (Strom > 0,5 A) auch hier durch ro
tes Leuchten der LED Us angezeigt.
