Seite 69
Produktübersicht
LEDAnzeigen
LED
Anzeige
Bedeutung
STATUS 1 12
leuchtet grün
mindestens ein Ausgang der
Kanäle 1 12 ist gesetzt
leuchtet rot
mindestens ein Ausgang der
Kanäle 1 12 hat einen Fehler
STATUS 13 24
leuchtet grün
mindestens ein Ausgang der
Kanäle 13 24 ist gesetzt
leuchtet rot
mindestens ein Ausgang der
Kanäle 13 24 hat einen Fehler
Us
aus
Versorgungsspannung Us nicht
vorhanden
leuchtet grün
Versorgungsspannung Us
vorhanden
Up
aus
Versorgungsspannung Up nicht
vorhanden
leuchtet grün
Versorgungsspannung Up
vorhanden
2.14.4
EP28170008 Prozessabbild
DIG Diag Inputs Channel 1
Unter DIGDiag Inputs Channel 1 3 finden Sie die DiagnoseEingänge der jeweils 8 digitalen Ausgänge
(DIG Outputs Channel 1 3) des Moduls.

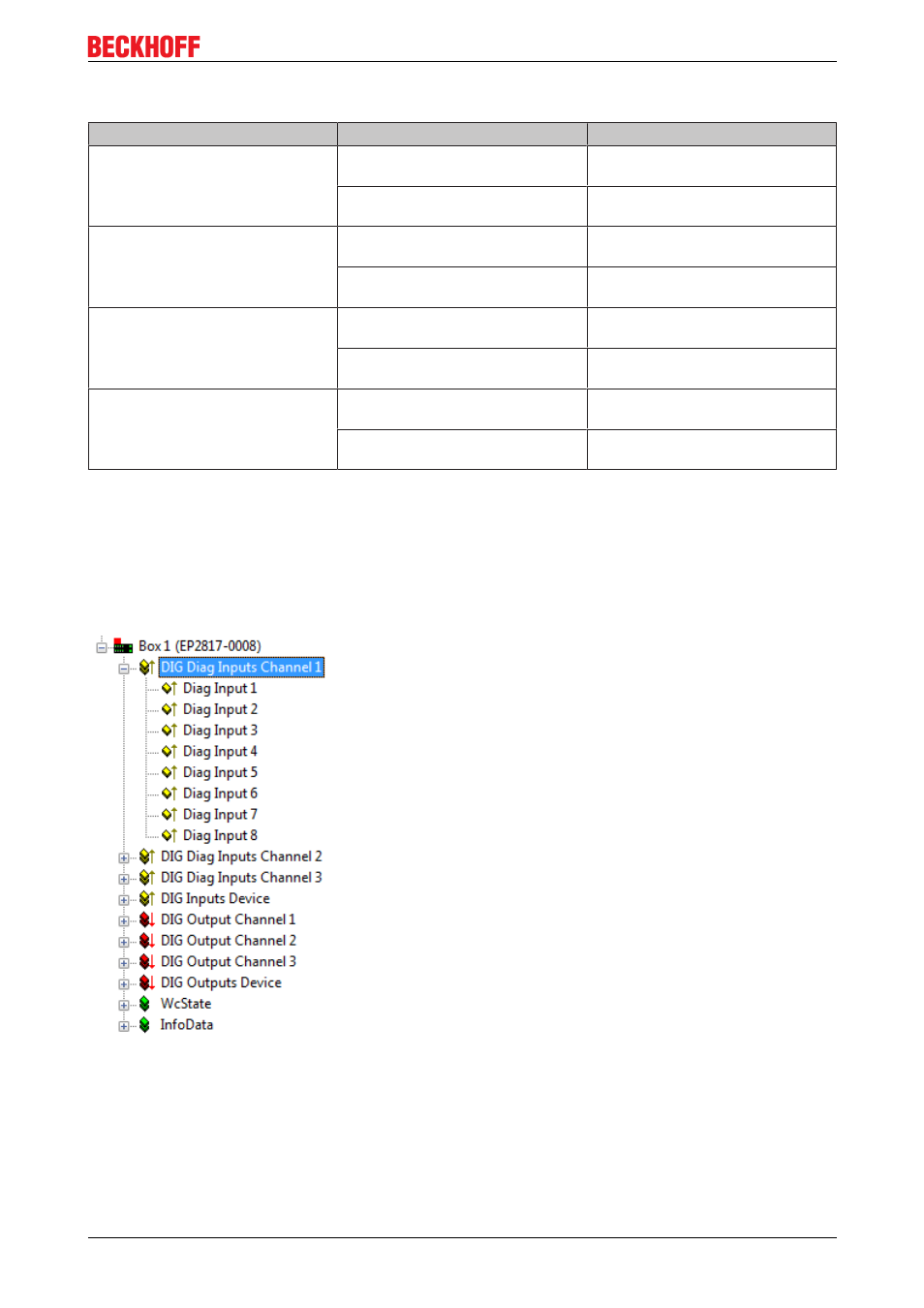

Abb. 53: EP28170008, DIG Diag Inputs Channel 1
Diag Input n
Zeigt einen Fehler an Ausgang n an, d.h. ein ON geschalteter Ausgang ist OFF, oder ein OFF geschalteter
Ausgang ist ON
EP2xxx
69
Version 2.1.0
