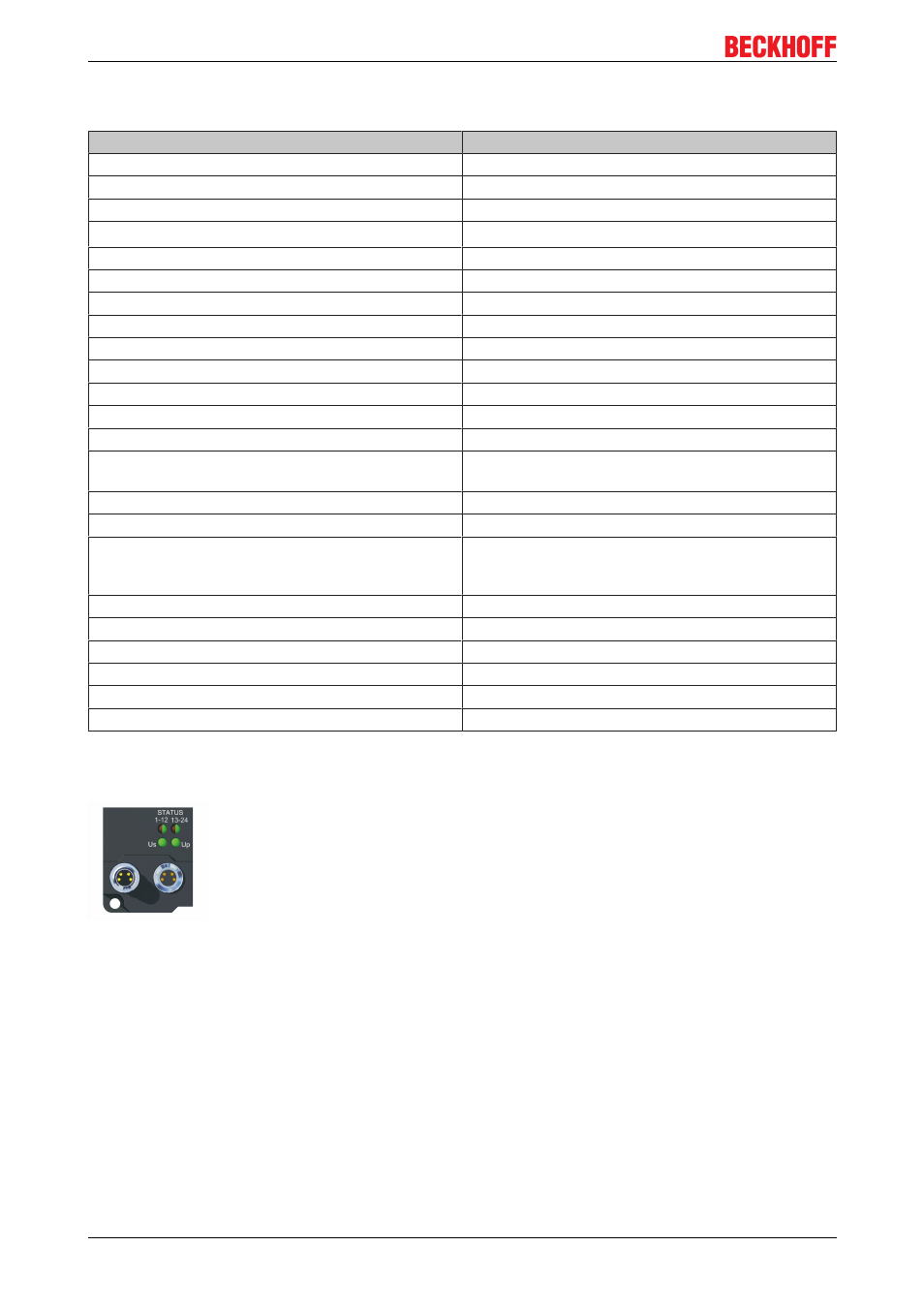

Seite 68
Produktübersicht
2.14.2
EP28170008 Technische Daten
Technische Daten
EP28170008
Feldbus
EtherCAT
Feldbusanschluss
2 x M8 Buchse (grün)
Anzahl Ausgänge
24
25polige DSubBuchse
Lastart
ohmsch, induktiv, Lampenlast
Bemessungsspannung Ausgänge
24 V
DC
(15%/+20%)
Ausgangsstrom
max. 0,1 A je Kanal, einzeln kurzschlussfest
Kurzschlussstrom
maximal 4,0 A
Diagnose
Unterspannungserkennung < 18 V
DC
für Us und Up
Versorgung der Modulelektronik
aus der Steuerspannung Us
Stromaufnahme der Modulelektronik
typisch 120 mA
Versorgung der Ausgangstreiber
aus der Lastspannung Up
Stromaufnahme der Ausgangstreiber
max. 30 mA für alle Kanäle
Anschluss Spannungsversorgung
Einspeisung: 1 x M8 Stecker, 4polig
Weiterleitung: 1 x M8 Buchse, 4polig
Prozessabbild
16 Ausgangsbits, 16 Eingangsbits (Diagnose)
Potenzialtrennung
Steuerspannung / Feldbus: ja
Zulässige Umgebungstemperatur im Betrieb
25°C ... +60°C
0°C ... +55°C (gemäß cULus, siehe UL
Anforderungen)
Zulässige Umgebungstemperatur bei Lagerung
40°C ... +85°C
Vibrations / Schockfestigkeit
gemäß EN 6006826 / EN 60068227
EMVFestigkeit / Aussendung
gemäß EN 6100062 / EN 6100064
Schutzart
IP65, IP66, IP67 (gemäß EN 60529)
Einbaulage
beliebig
Zulassungen
CE, cULus
2.14.3
EP28170008 StatusLEDs
Abb. 52: EP28170008 StatusLEDs
EP2xxx
68
Version 2.1.0
