Produktübersicht

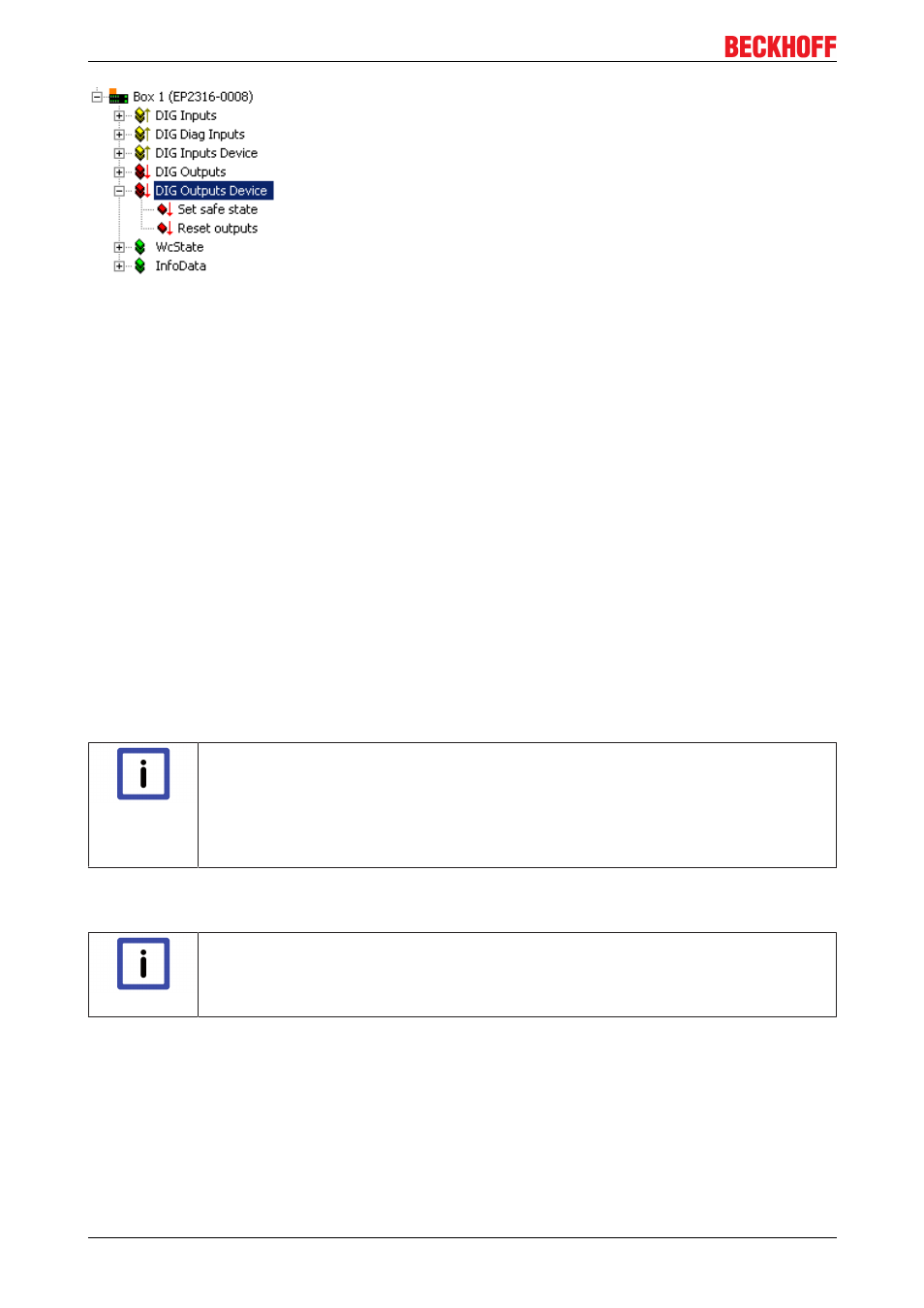

Abb. 20: EP23160008, DIG Outputs Device
Set safe state
Setzt das Modul in den sicheren Zustand.
Reset outputs
Setzt die Fehlerbits „Error channel X“ des Moduls zurück. Die Ausgänge werden wieder aktiviert.
2.7.6
EP23160008 Konfiguration
Im TwinCAT System Manager können Sie für die Module EP23160003, EP23160008, EP281600xx und
EP28170008 auf der Registerlasche C0E Online einige Parametrierungen vornehmen.
Die Beschreibung der Parametrierungen erfolgt hier anhand des EP23160008, gilt aber für alle diese
Module.
Definitionen für das Verhalten der Ausgänge bei Netzwerkausfall
Sie können mit dem Bit 8000:0n (Safe State Active) festlegen, ob der Kanal n bei Unterbrechung der
Datenübertragung einen bestimmten Wert (Safe State Value) annehmen soll, oder nicht.
Mit dem Bit 8001:0n (Safe State Value) definieren Sie diesen Wert für den Kanal n.
Hinweis
Safe State Value beim Netzwerkhochlauf
Das Netzwerk überträgt nur in den Netzwerkzuständen BOOT und Operational (OP) Aus
gangsprozessdaten. Auch während der beim Netzwerkhochlauf durchlaufenen Netzwerk
zustände INIT, PreOperational (PREOP) und SaveOperational (SAFEOP) werden keine
Ausgangsprozessdaten übertragen. Wenn Safe State für einen Ausgang aktiviert ist, nimmt
dieser Ausgang auch beim Netzwerkhochlauf den vorgegebenen Wert an.
8000:0 DIG Safe state active Ch.1
Hinweis
Maximalen Kurzschlussstrom beachten!
Beachten Sie bei Dimensionierung des Netzteils und der Sicherung, dass der Kurzschluss
strom ca. 1,7 A beträgt.
