Produktübersicht
2.7.4
EP23160008 StatusLEDs

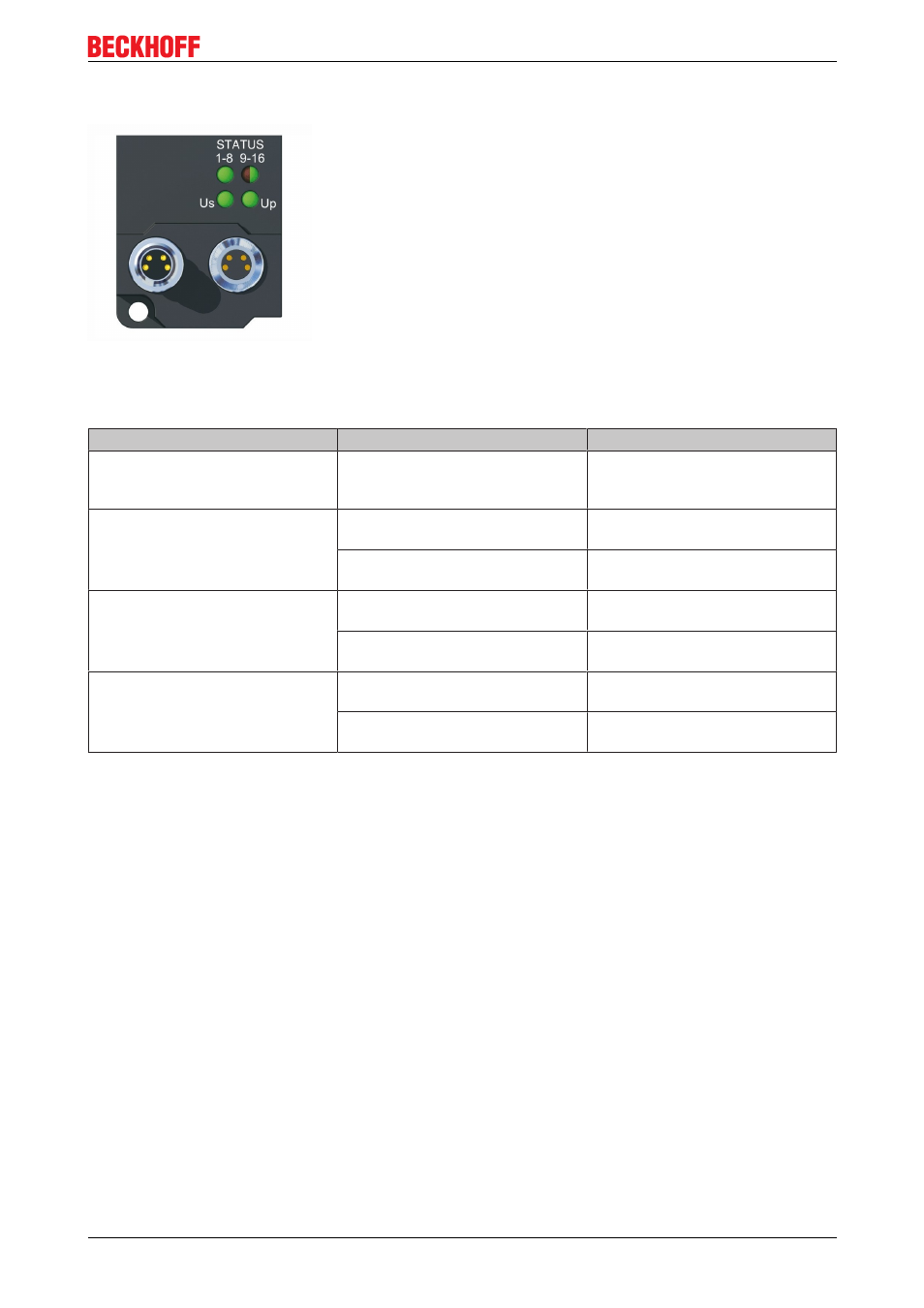

Abb. 15: EP23160008 StatusLEDs
LEDAnzeigen
LED
Anzeige
Bedeutung
STATUS 18
leuchtet grün
mindestens an einem Eingang der
Kanäle 18 liegt ein Signal (24 V)
an
STATUS 916
leuchtet grün
mindestens ein Ausgang der
Kanäle 916 ist gesetzt
leuchtet rot
mindestens ein Ausgang der
Kanäle 916 hat einen Fehler
Us
aus
Versorgungsspannung Us nicht
vorhanden
leuchtet grün
Versorgungsspannung Us
vorhanden
Up
aus
Versorgungsspannung Up nicht
vorhanden
leuchtet grün
Versorgungsspannung Up
vorhanden
2.7.5
EP23160008 Prozessabbild
DIG Inputs
Unter DIG Inputs finden Sie die 8 digitalen Eingänge des Moduls.
