BECKHOFF EP2xxx - Handbuch (Seite 101)

Montage und Anschluss
Eingänge

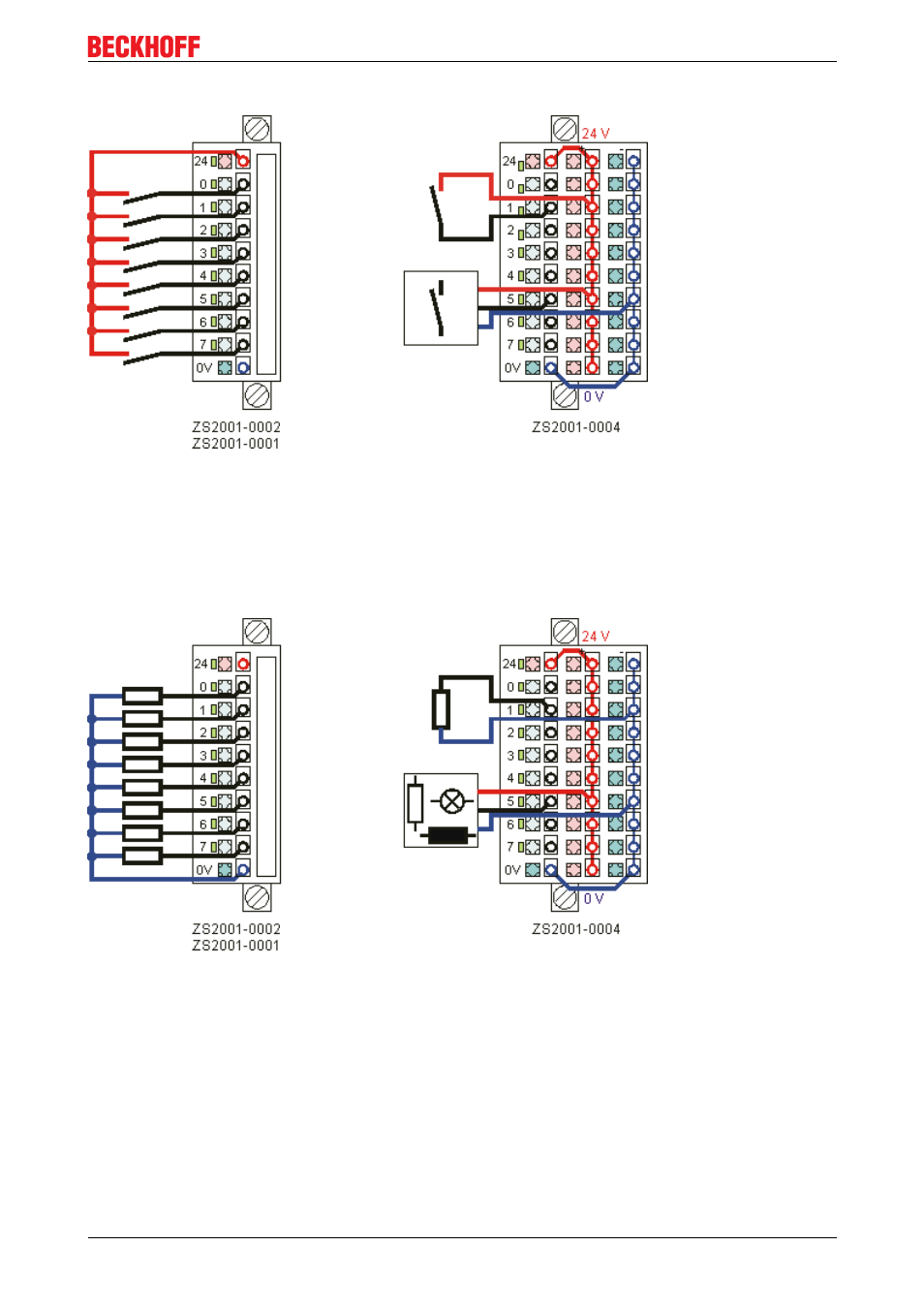

Abb. 96: Digitale Eingänge ZS2001, 8 Kanäle
Die Grafik zeigt den Anschluss von 8 Sensoren in Einleitertechnik sowie von jeweils einem Sensor in Zwei­
und Dreileitertechnik.
Bitte beachten Sie für Steckverbinder ZS2001­0004: zwei Brücken (24 V und 0 V) sind erforderlich um die
Klemmstellen für Zwei­ und Dreileiteranschlusstechnik zu versorgen.
Ausgänge
Abb. 97: Digitale Ausgänge ZS2001, 8 Kanäle
Die Grafik zeigt den Anschluss von 8 Aktoren in Einleitertechnik sowie von jeweils einem Aktor in Zwei­ und
Dreileitertechnik.
Bitte beachten Sie für Steckverbinder ZS2001­0004: zwei Brücken (24 V und 0 V) sind erforderlich um die
Klemmstellen für Zwei­ und Dreileiteranschlusstechnik zu versorgen.
