Montage und Anschluss
3.5.3
ATEXDokumentation
Hinweis
Hinweise zum Einsatz von EtherCATBoxModulen (EPxxxxxxxx) in explosi
onsgefährdeten Bereichen (ATEX)
Beachten Sie auch die weiterführende Dokumentation Hinweise zum Einsatz von
EtherCATBoxModulen (EPxxxxxxxx) in explosionsgefährdeten Bereichen (ATEX) die Ih
nen auf der BeckhoffHomepage http://www.beckhoff.de im Bereich Download zur Verfü
gung steht!
3.6
Signalanschluss
3.6.1

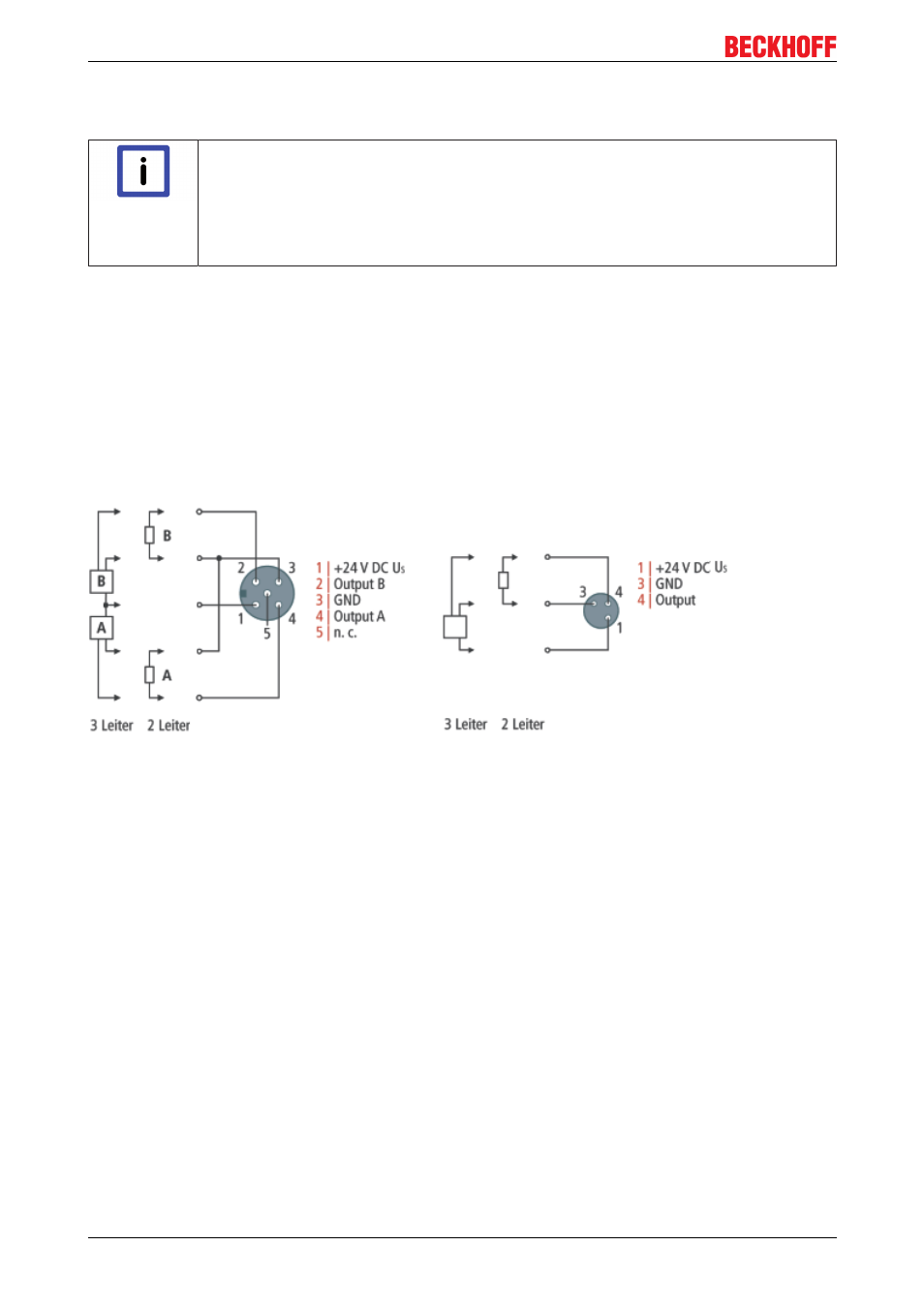

Digitale Ausgänge M8 und M12
Die digitalen Ausgangsmodule schalten die binären Steuersignale des Automatisierungsgerätes zur
Prozessebene an die Aktoren weiter.
Der Signalanschluss erfolgt über M8Steckverbinder (EP2xxx0001) oder M12Steckverbinder
(EP2xxx0002).
Abb. 89: Digitale Ausgänge M8 und M12
Die Ausgänge sind kurzschlussfest und verpolungsgeschützt.
Leuchtdioden zeigen den Signalzustand der Ausgänge an.
3.6.2
Digitale Ausgänge M12 für EP20280032
Die digitalen Ausgänge / Aktoren werden über M12 Buchsen angeschlossen.
Die Pins2 und 4 der Signalbuchsen 0 und 1, 2 und 3, 4 und 5, 6 und 7 sind jeweils intern verbunden.
Somit können auch Aktoren die zwei Ausgänge benötigen über eine M12Leitung angeschlossen werden.
