Produktübersicht
2.10.2
EP26240002 Technische Daten
Technische Daten
EP26240002
Feldbus
EtherCAT
Feldbusanschluss
2 x M8 Buchse (grün)
Anzahl Ausgänge
4 Schließer
Anschluss Ausgänge
M12
Lastart
ohmsch, induktiv, Lampenlast
Nennspannung Ausgänge
25 V
AC
/ 30 V
DC
Schaltstrom ohmsch
0,5 A
AC
/ 2 A
DC
Minimal zulässige Last
10 µA bei 10 mV
DC
Schaltspiele mechanisch
min. 1 x 10
8
Schaltspiele elektrisch
min. 2 x 10
5
(1 A / 30 V
DC
)
Versorgung der Modulelektronik
aus der Steuerspannung Us
Stromaufnahme der Modulelektronik
typisch 200 mA
Anschluss Spannungsversorgung
Einspeisung: 1 x M8 Stecker, 4polig
Weiterleitung: 1 x M8 Buchse, 4polig
Prozessabbild
4 Ausgangsbits
Potenzialtrennung
Steuerspannung / Feldbus: ja
Zulässige Umgebungstemperatur im Betrieb
25°C ... +60°C
0°C ... +55°C (gemäß cULus, siehe ULAnforderungen)
0°C ... +55°C (gemäß ATEX, siehe besondere Bedingungen
[
93])
Zulässige Umgebungstemperatur bei
Lagerung
40°C ... +85°C
Vibrations / Schockfestigkeit
gemäß EN 6006826 / EN 60068227
EMVFestigkeit / Aussendung
gemäß EN 6100062 / EN 6100064
Schutzart
IP65, IP66, IP67 (gemäß EN 60529)
Einbaulage
beliebig
Zulassungen
CE, cULus, ATEX
2.10.3
EP26240002 Prozessabbild
Channel 1 bis Channel 4
Unter Channel 1 bis Channel 4 finden Sie die 4 digitalen Ausgänge des Moduls.

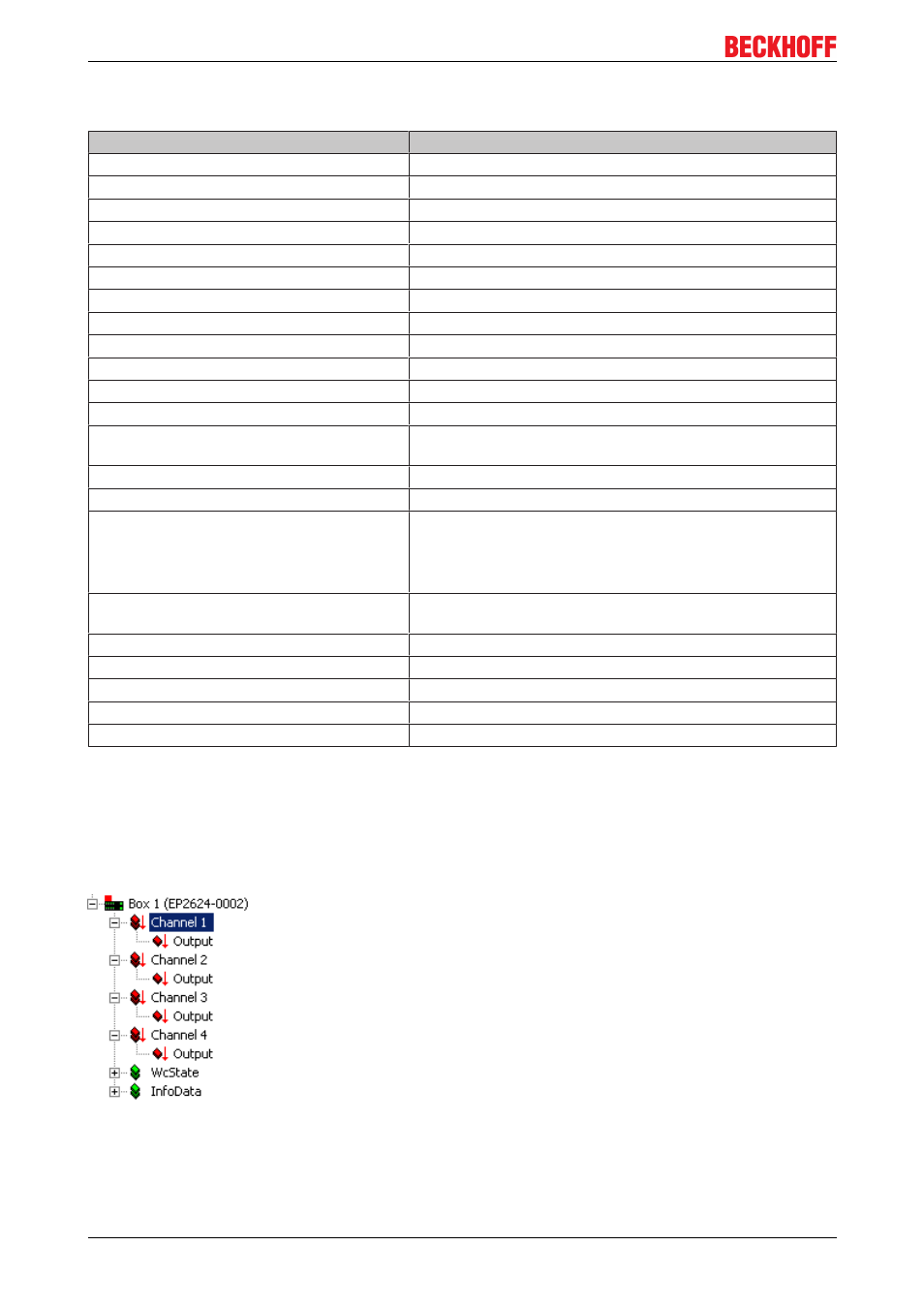

Abb. 31: EP26240002, Prozessabbild
