Produktübersicht
2.13.2

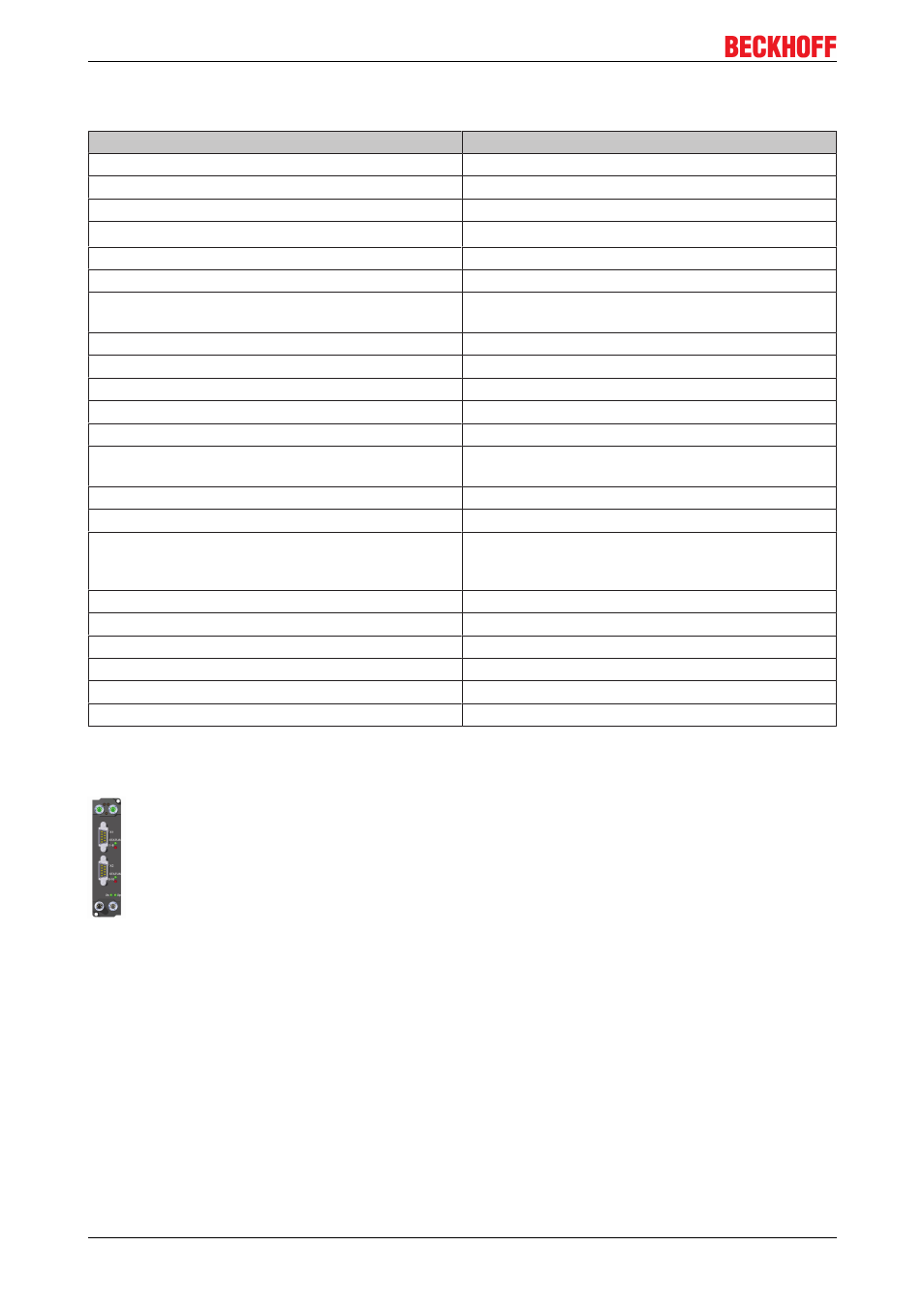

EP28160010 Technische Daten
Technische Daten
EP28160010
Feldbus
EtherCAT
Feldbusanschluss
2 x M8 Buchse (grün)
Anzahl Ausgänge
16
zwei 9polige DSubBuchsen
Lastart
ohmsch, induktiv, Lampenlast
Nennspannung Ausgänge
24 V
DC
(15%/+20%)
Ausgangsstrom
max. 0,5 A je Kanal, einzeln kurzschlussfest,
Summenstrom aller Ausgänge max. 4 A
Kurzschlussstrom
maximal 1,5 A
Versorgung der Modulelektronik
aus der Steuerspannung Us
Stromaufnahme der Modulelektronik
typisch 120 mA
Versorgung der Ausgangstreiber
aus der Lastspannung Up
Stromaufnahme der Ausgangstreiber
max. 30 mA für alle Kanäle
Anschluss Spannungsversorgung
Einspeisung: 1 x M8 Stecker, 4polig
Weiterleitung: 1 x M8 Buchse, 4polig
Prozessabbild
16 Ausgangsbits, 16 Eingangsbits (Diagnose)
Potenzialtrennung
Steuerspannung / Feldbus: ja
Zulässige Umgebungstemperatur im Betrieb
0°C ... +60°C
0°C ... +55°C (gemäß cULus, siehe UL
Anforderungen)
Zulässige Umgebungstemperatur bei Lagerung
40°C ... +85°C
Vibrations / Schockfestigkeit
gemäß EN 6006826 / EN 60068227
EMVFestigkeit / Aussendung
gemäß EN 6100062 / EN 6100064
Schutzart
IP65, IP66, IP67 (gemäß EN 60529)
Einbaulage
beliebig
Zulassungen
CE, cULus
2.13.3
EP28160010 Status LEDs
Abb. 44: EP28160010 Status LE
