Montage und Anschluss

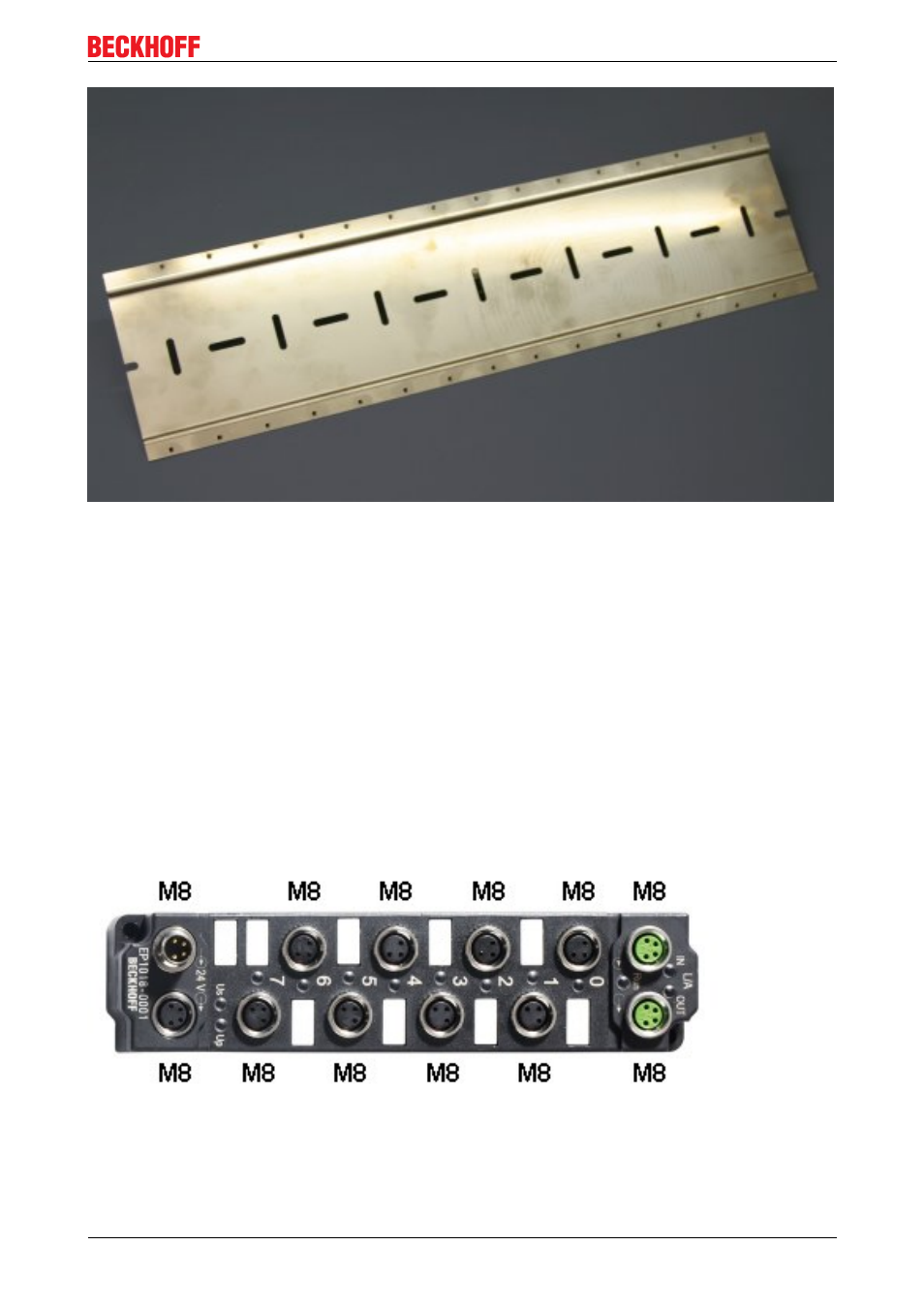

Abb. 58: Montageschiene ZS5300­0001
Die Montageschiene ist 500 mm lang und erlaubt bei einem Modulabstand von 2 mm die Montage von 15
schmalen Modulen. Sie kann applikationsspezifisch gekürzt werden.
Montageschiene ZS5300­0011
Die Montageschiene ZS5300­0011 (500 mm x 129 mm) bietet neben den M3­ auch vorgefertigte M4­
Gewinde zur Befestigung der 60 mm breiten Module über deren mittlere Bohrungen.
Bis zu 14 schmale oder 7 breite Module können gemischt montiert werden.
3.1.3 Anzugsmomente für Steckverbinder
M8­Steckverbinder
Es wird empfohlen die M8­Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen.
Abb. 59: EtherCAT Box mit M8­Steckverbindern
