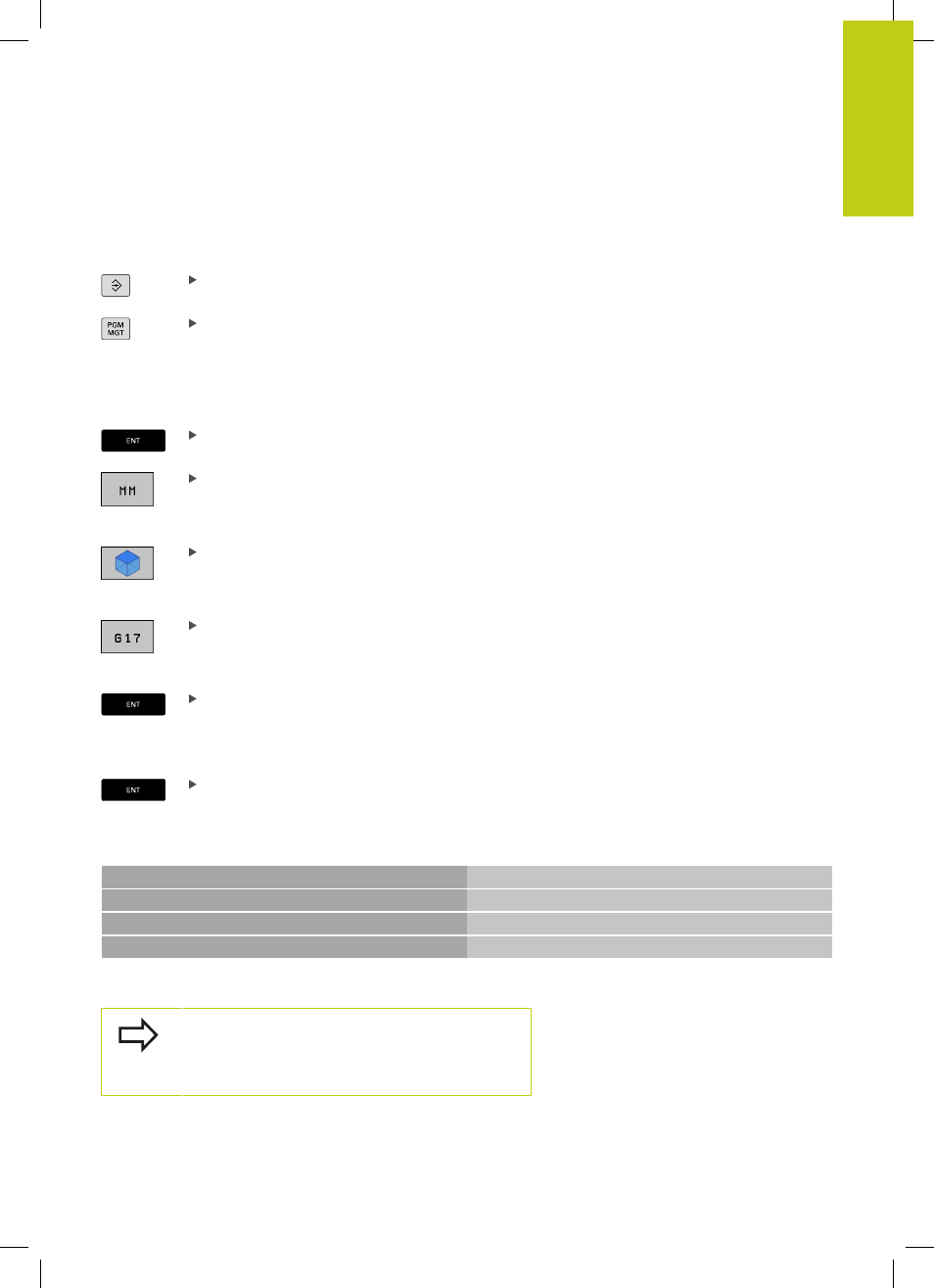

Neues Bearbeitungsprogramm eröffnen
Ein Bearbeitungsprogramm geben Sie immer in der Betriebsart
Programmieren ein. Beispiel für eine Programm-Eröffnung:
Betriebsart
Programmieren wählen
Dateiverwaltung aufrufen: Taste
PGM MGT drücken
Wählen Sie das Verzeichnis, in dem Sie das neue Programm
speichern wollen:
DATEI-NAME = NEU.I
Neuen Programm-Namen eingeben, mit Taste ENT
bestätigen
Maßeinheit wählen: Softkey MM oder INCH
drücken. Die TNC wechselt ins Programm-Fenster
und eröffnet den Dialog zur Definition der
BLK-
FORM (Rohteil)
Rechteckiges Rohteil wählen: Softkey für
rechteckige Rohteilform drücken
BEARBEITUNGSEBENE IN GRAFIK: XY
Spindelachse eingeben, z. B.
G17
ROHTEIL-DEFINITION: MINIMUM
Nacheinander X-, Y- und Z-Koordinaten des MIN-
Punktes eingeben und jeweils mit Taste ENT
bestätigen
ROHTEIL-DEFINITION: MAXIMUM
Nacheinander X-, Y- und Z-Koordinaten des MAX-
Punktes eingeben und jeweils mit Taste ENT
bestätigen
Beispiel: Anzeige der BLK-Form im NC-Programm
%NEU G71 *
Programm-Anfang, Name, Maßeinheit
N10 G30 G17 X+0 Y+0 Z-40 *
Spindelachse, MIN-Punkt-Koordinaten
N20 G31 X+100 Y+100 Z+0 *
MAX-Punkt-Koordinaten
N99999999 %NEU G71 *
Programm-Ende, Name, Maßeinheit
Die TNC erzeugt den ersten und letzten Satz des Programms
automatisch.
Wenn Sie keine Rohteil-Definition programmieren
wollen, brechen Sie den Dialog bei
Bearbeitungsebene in Grafik: XY mit der Taste DEL
ab!
