Handbetrieb und Einrichten

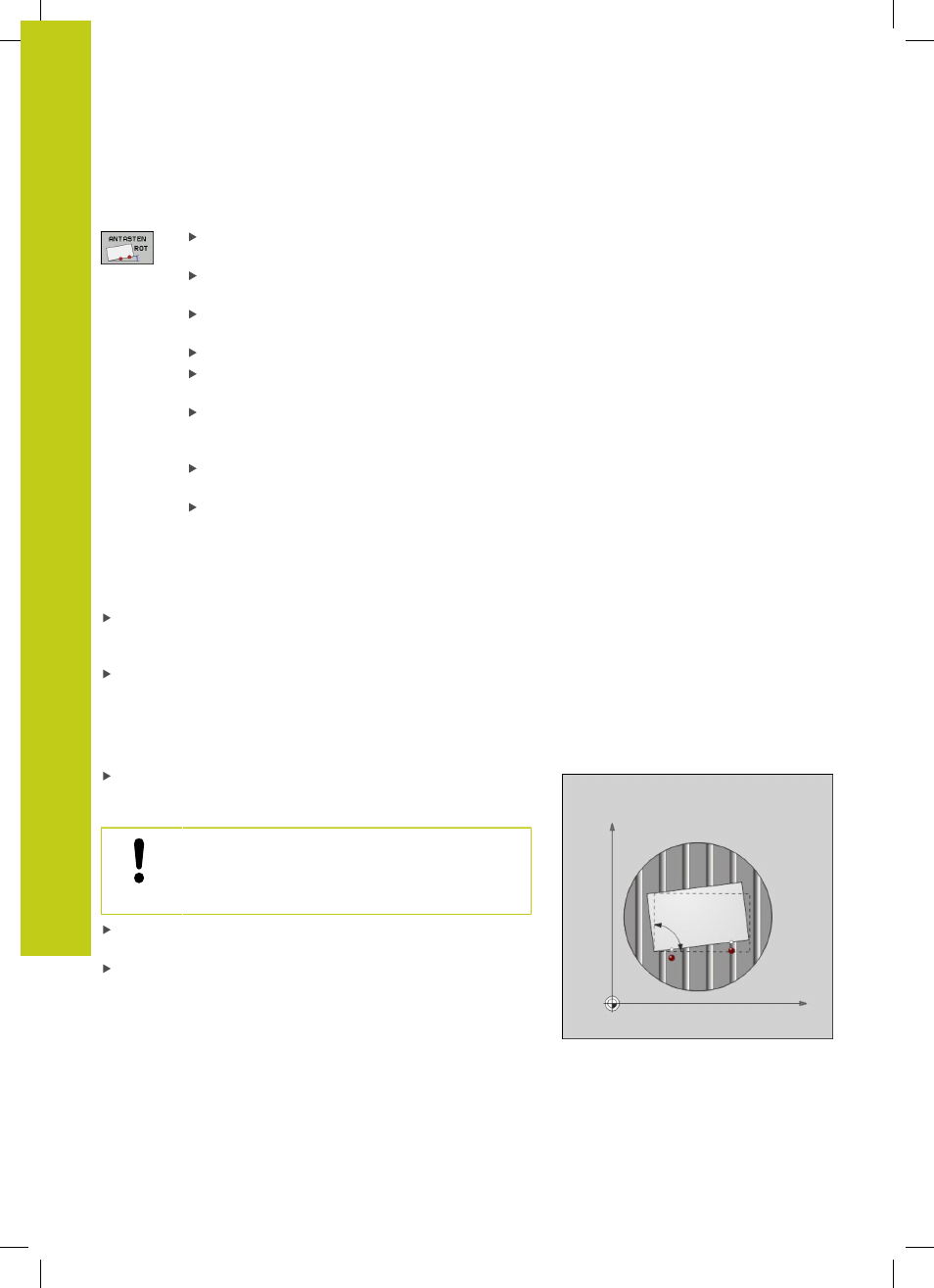

15.9 Werkstück-Schieflage mit 3D-Tastsystem kompensieren
15
528
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
Grunddrehung ermitteln
Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
Tastsystem in die Nähe des ersten Antastpunkts
positionieren
Antastrichtung oder Antastroutine über Softkey
wählen
Antasten: Externe START-Taste drücken
Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
Antasten: Externe START-Taste drücken. Die TNC
ermittelt die Grunddrehung und zeigt den Winkel
hinter dem Dialog
Drehwinkel an
Grunddrehung aktivieren: Softkey
GRUNDDREHUNG SETZEN drücken
Antastfunktion beenden: Softkey ENDE drücken.
Die TNC protokolliert den Antastvorgang in der Datei
TCHPRMAN.html.
Grunddrehung in der Preset-Tabelle speichern
Nach dem Antast-Vorgang die Preset-Nummer im Eingabefeld
Nummer in Tabelle: eingeben, in der die TNC die aktive
Grunddrehung speichern soll
Softkey
GRUNDDR. IN PRESETTAB. drücken, um die
Grunddrehung in der Preset-Tabelle zu speichern
Werkstück-Schieflage über eine Tischdrehung
ausgleichen
Um die ermittelte Schieflage durch eine Positionierung des
Drehtisches auszugleichen, drücken Sie nach dem Antast-
Vorgang Softkey den
DREHTISCH AUSRICHTEN
Positionieren Sie vor der Tischdrehung alle Achsen
so vor, dass keine Kollision entstehen kann. Die
TNC gibt vor der Tischdrehung eine zusätzliche
Warnmeldung aus.
Falls Sie den Bezugspunkt in der Drehtisch-Achse setzen
möchten, drücken Sie den Softkey
TISCHDREHUNG SETZEN.
Sie können die Schieflage des Drehtisches auch in einer
beliebigen Zeile der Preset-Tabelle speichern. Geben Sie hierzu
die Zeilennummer ein und drücken den Softkey
TISCHDR. IN
PRESETTAB.. Die TNC speichert den Winkel in der Offset-Spalte
des Drehtisches, z. B. in der Spalte C_OFFS bei einer C-Achse.
Ggf. müssen Sie die Ansicht in der Preset-Tabelle mit dem
Softkey
BASIS-TRANSFORM./OFFSET wechseln, damit diese
Spalte angezeigt wird.
