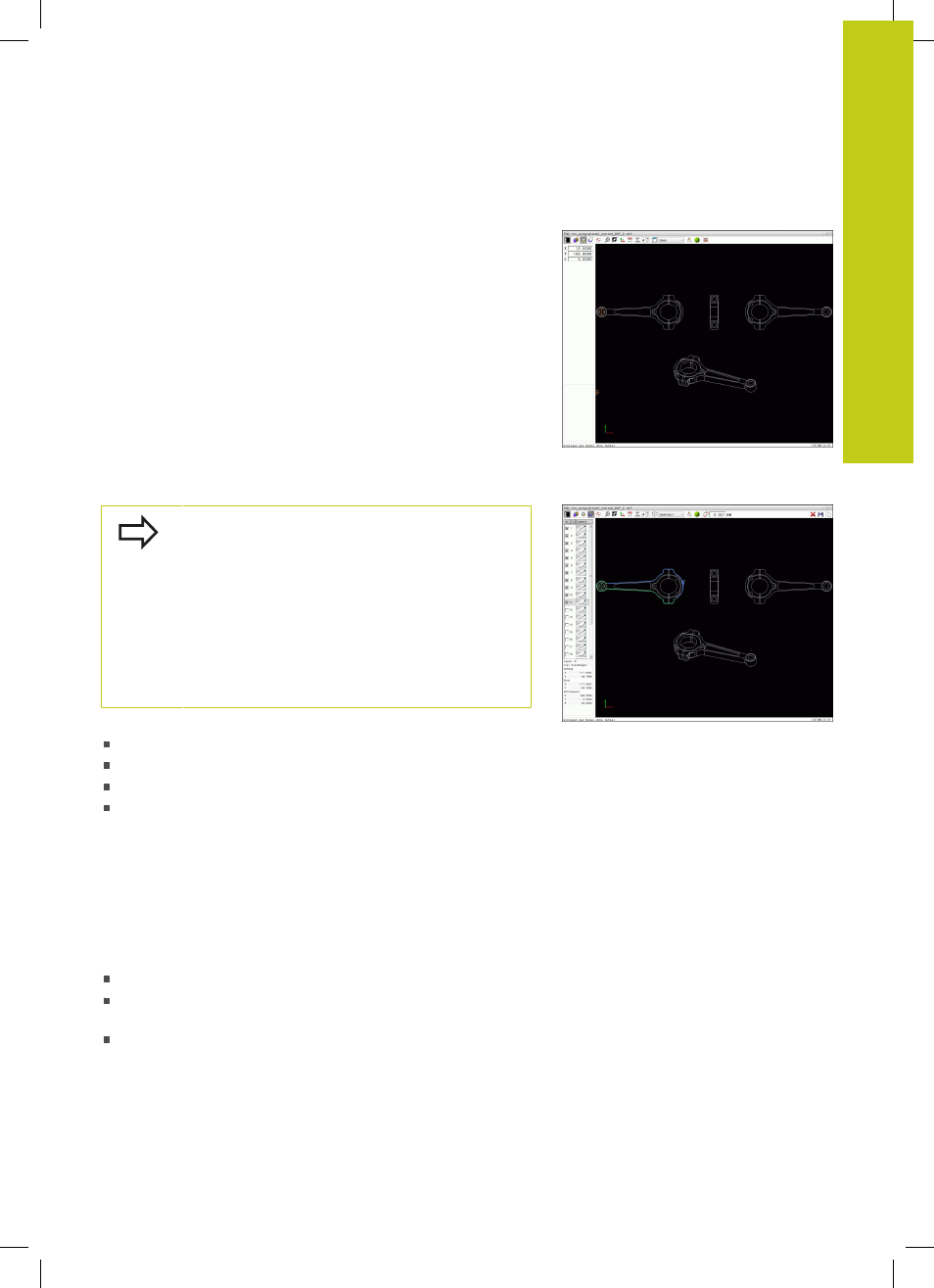

DXF-Konverter (Option #42) 7.3
7
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
263
Elementinformationen
Die TNC zeigt im Elementinformationsfenster an, wie weit der von
Ihnen gewählte Bezugspunkt vom Zeichnungsnullpunkt entfernt ist.
Kontur wählen und speichern
Um eine Kontur wählen zu können, müssen Sie das
Touchpad auf der TNC-Tastatur oder eine über USB
angeschlossene Maus verwenden.
Legen Sie die Umlaufrichtung bei der Konturauswahl
so fest, dass diese mit der gewünschten
Bearbeitungsrichtung übereinstimmt.
Wählen Sie das erste Konturelement so, dass ein
kollisionsfreies Anfahren möglich ist.
Sollten die Konturelemente sehr dicht aufeinander
liegen, Zoomfunktion nutzen.
Als Kontur selektierbar sind folgende DXF-Elemente:
LINE (Gerade)
CIRCLE (Vollkreis)
ARC (Teilkreis)
POLYLINE (Poly-Linie)
Ellipsen und Splines sind für Schnittpunkte verwendbar aber nicht
selektierbar. Wenn Sie Ellipsen oder Splines selektieren, werden
diese rot dargestellt.
Elementinformationen
Die TNC zeigt im Elementinformationsfenster verschiedene
Informationen zu dem Konturelement an, die Sie zuletzt im
Listenansichtsfenster oder im Grafikfenster per Mausklick gewählt
haben.
Layer: zeigt, in welcher Ebene man sich befindet
Type: zeigt, um welches Element es sich gerade handelt z. B.
Linie
Koordinaten: zeigen Startpunkt, Endpunkt eines Elements und
ggf. Kreismittelpunkt und Radius
