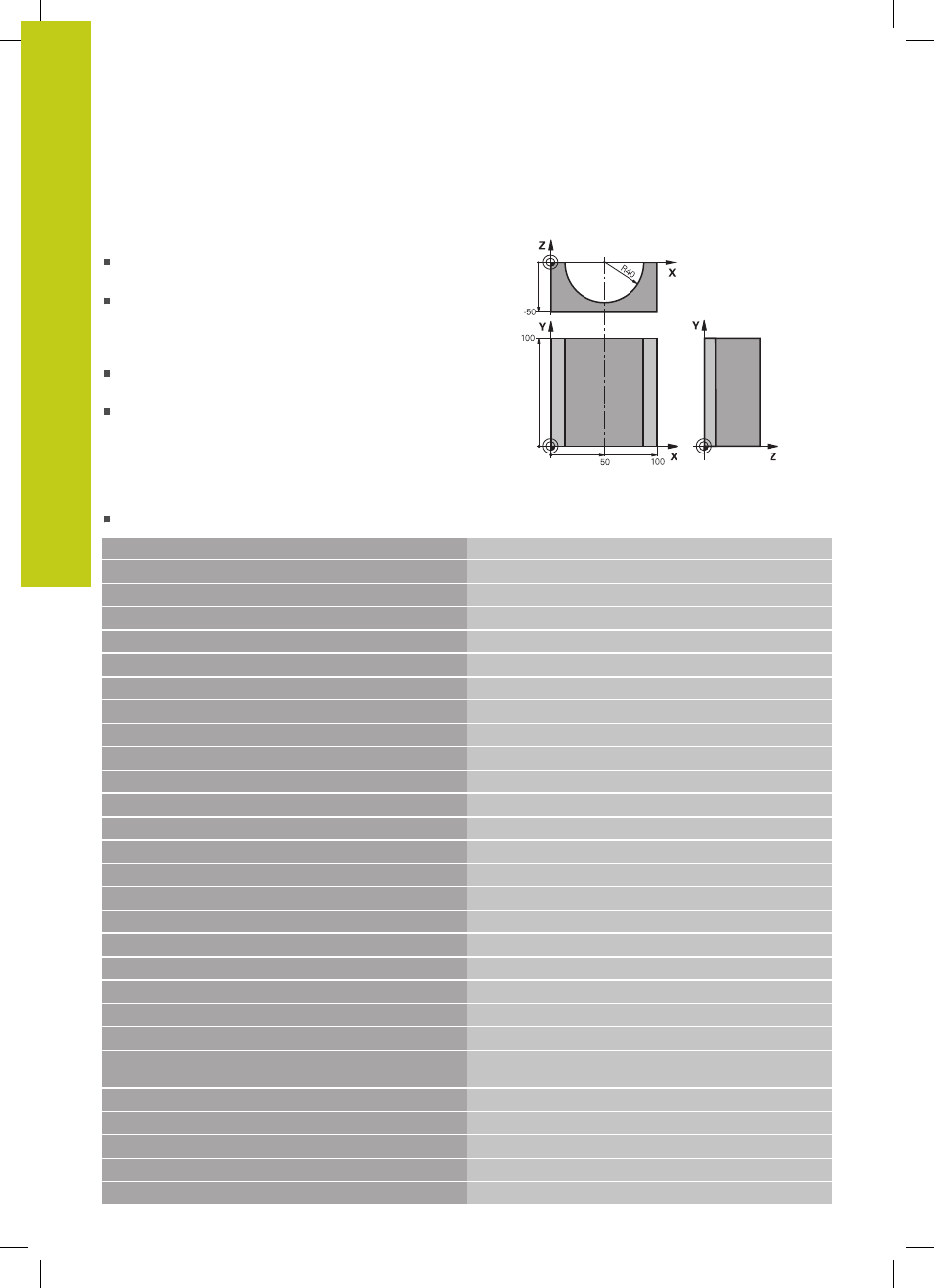

Beispiel: Zylinder konkav mit Radiusfräser
Programm-Ablauf
Programm funktioniert nur mit Radiusfräser, die
Werkzeuglänge bezieht sich auf das Kugelzentrum
Die Zylinder-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q13 definierbar). Je
mehr Schnitte definiert sind, desto glatter wird die
Kontur
Der Zylinder wird in Längsschnitten (hier: Parallel zur
Y-Achse) gefräst
Die Fräsrichtung bestimmen Sie über den Startund
Endwinkel im Raum:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
Werkzeugradius wird automatisch korrigiert
%ZYLIN G71 *
N10 D00 Q1 P01 +50 *
Mitte X-Achse
N20 D00 Q2 P01 +0 *
Mitte Y-Achse
N30 D00 Q3 P01 +0 *
Mitte Z-Achse
N40 D00 Q4 P01 +90 *
Startwinkel Raum (Ebene Z/X)
N50 D00 Q5 P01 +270 *
Endwinkel Raum (Ebene Z/X)
N60 D00 Q6 P01 +40 *
Zylinderradius
N70 D00 Q7 P01 +100 *
Länge des Zylinders
N80 D00 Q8 P01 +0 *
Drehlage in der Ebene X/Y
N90 D00 Q10 P01 +5 *
Aufmaß Zylinderradius
N100 D00 Q11 P01 +250 *
Vorschub Tiefenzustellung
N110 D00 Q12 P01 +400 *
Vorschub Fräsen
N120 D00 Q13 P01 +90 *
Anzahl Schnitte
N130 G30 G17 X+0 Y+0 Z-50 *
Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Werkzeug-Aufruf
N160 G00 G40 G90 Z+250 *
Werkzeug freifahren
N170 L10,0 *
Bearbeitung aufrufen
N180 D00 Q10 P01 +0 *
Aufmaß rücksetzen
N190 L10,0
Bearbeitung aufrufen
N200 G00 G40 Z+250 M2 *
Werkzeug freifahren, Programm-Ende
N210 G98 L10 *
Unterprogramm 10: Bearbeitung
N220 Q16 = Q6 - Q10 - Q108 *
Aufmaß und Werkzeug bezogen auf Zylinder-Radius
verrechnen
N230 D00 Q20 P01 +1 *
Schnittzähler setzen
N240 D00 Q24 P01 +Q4 *
Startwinkel Raum (Ebene Z/X) kopieren
N250 Q25 = ( Q5 - Q4 ) / Q13 *
Winkelschritt berechnen
N260 G54 X+Q1 Y+Q2 Z+Q3 *
Nullpunkt in die Mitte des Zylinders (X-Achse) verschieben
N270 G73 G90 H+Q8 *
Drehlage in der Ebene verrechnen
