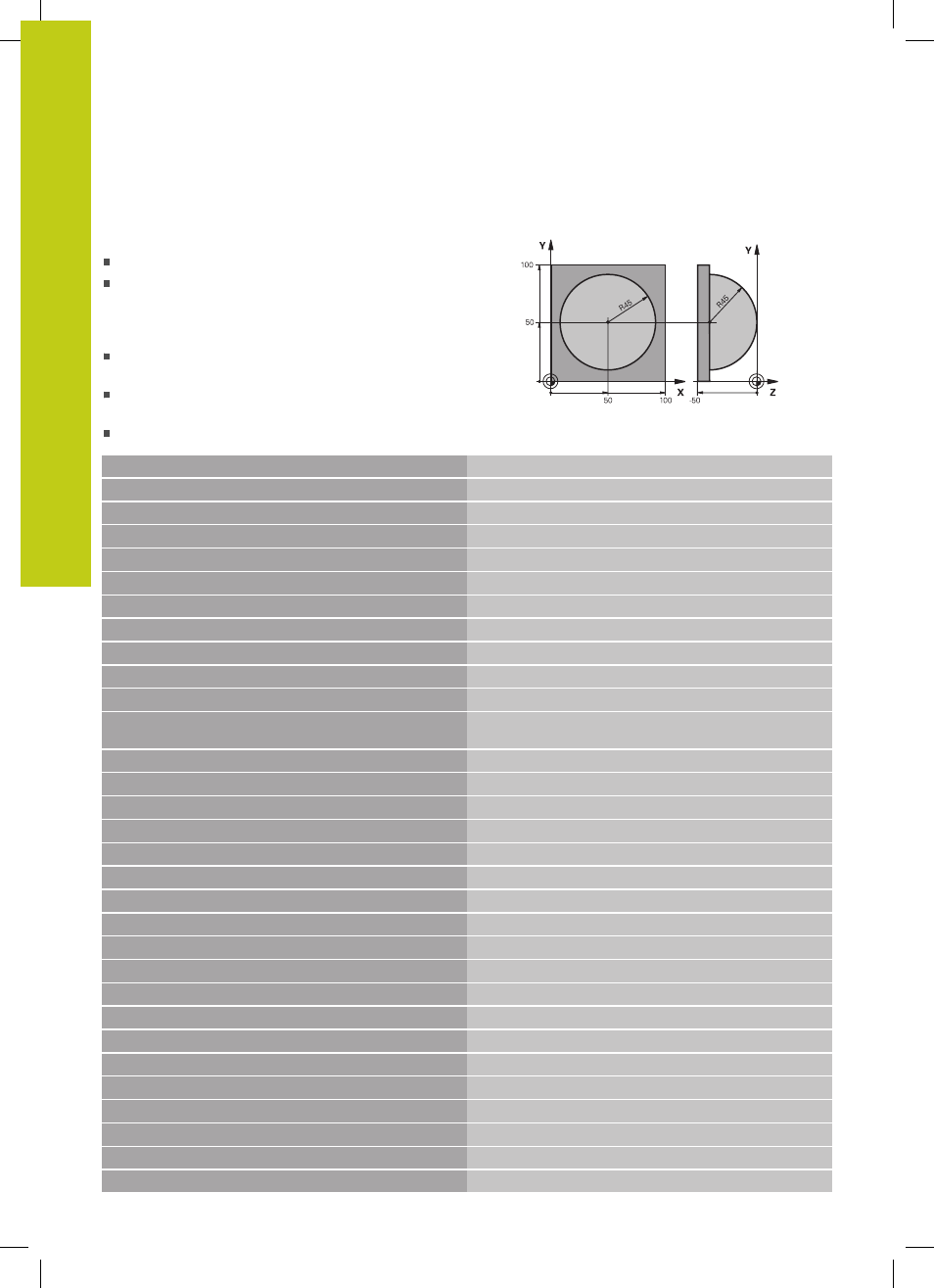

Beispiel: Kugel konvex mit Schaftfräser
Programm-Ablauf
Programm funktioniert nur mit Schaftfräser
Die Kugel-Kontur wird durch viele kleine
Geradenstücke angenähert (Z/X-Ebene, über Q14
definierbar). Je kleiner der Winkelschritt definiert ist,
desto glatter wird die Kontur
Die Anzahl der Kontur-Schnitte bestimmen Sie durch
den Winkelschritt in der Ebene (über Q18)
Die Kugel wird im 3D-Schnitt von unten nach oben
gefräst
Werkzeugradius wird automatisch korrigiert
%KUGEL G71 *
N10 D00 Q1 P01 +50 *
Mitte X-Achse
N20 D00 Q2 P01 +50 *
Mitte Y-Achse
N30 D00 Q4 P01 +90 *
Startwinkel Raum (Ebene Z/X)
N40 D00 Q5 P01 +0 *
Endwinkel Raum (Ebene Z/X)
N50 D00 Q14 P01 +5 *
Winkelschritt im Raum
N60 D00 Q6 P01 +45 *
Kugelradius
N70 D00 Q8 P01 +0 *
Startwinkel Drehlage in der Ebene X/Y
N80 D00 Q9 P01 +360 *
Endwinkel Drehlage in der Ebene X/Y
N90 D00 Q18 P01 +10 *
Winkelschritt in der Ebene X/Y fürs Schruppen
N100 D00 Q10 P01 +5 *
Aufmaß Kugelradius fürs Schruppen
N110 D00 Q11 P01 +2 *
Sicherheits-Abstand für Vorpositionierung in der
Spindelachse
N120 D00 Q12 P01 +350 *
Vorschub Fräsen
N130 G30 G17 X+0 Y+0 Z-50 *
Rohteil-Definition
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Werkzeug-Aufruf
N160 G00 G40 G90 Z+250 *
Werkzeug freifahren
N170 L10,0 *
Bearbeitung aufrufen
N180 D00 Q10 P01 +0 *
Aufmaß rücksetzen
N190 D00 Q18 P01 +5 *
Winkelschritt in der Ebene X/Y fürs Schlichten
N200 L10,0 *
Bearbeitung aufrufen
N210 G00 G40 Z+250 M2 *
Werkzeug freifahren, Programm-Ende
N220 G98 L10 *
Unterprogramm 10: Bearbeitung
N230 D01 Q23 P01 +Q11 P02 +Q6 *
Z-Koordinate für Vorpositionierung berechnen
N240 D00 Q24 P01 +Q4 *
Startwinkel Raum (Ebene Z/X) kopieren
N250 D01 Q26 P01 +Q6 P02 +Q108 *
Kugelradius korrigieren für Vorpositionierung
N260 D00 Q28 P01 +Q8 *
Drehlage in der Ebene kopieren
N270 D01 Q16 P01 +Q6 P02 -Q10 *
Aufmaß berücksichtigen beim Kugelradius
N280 G54 X+Q1 Y+Q2 Z-Q16 *
Nullpunkt ins Zentrum der Kugel verschieben
N290 G73 G90 H+Q8 *
Startwinkel Drehlage in der Ebene verrechnen
N300 G98 L1 *
Vorpositionieren in der Spindelachse
