Grundlagen 3.1
3
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
95
Bezugssystem an Fräsmaschinen
Bei der Bearbeitung eines Werkstücks an einer Fräsmaschine
beziehen Sie sich generell auf das rechtwinklige

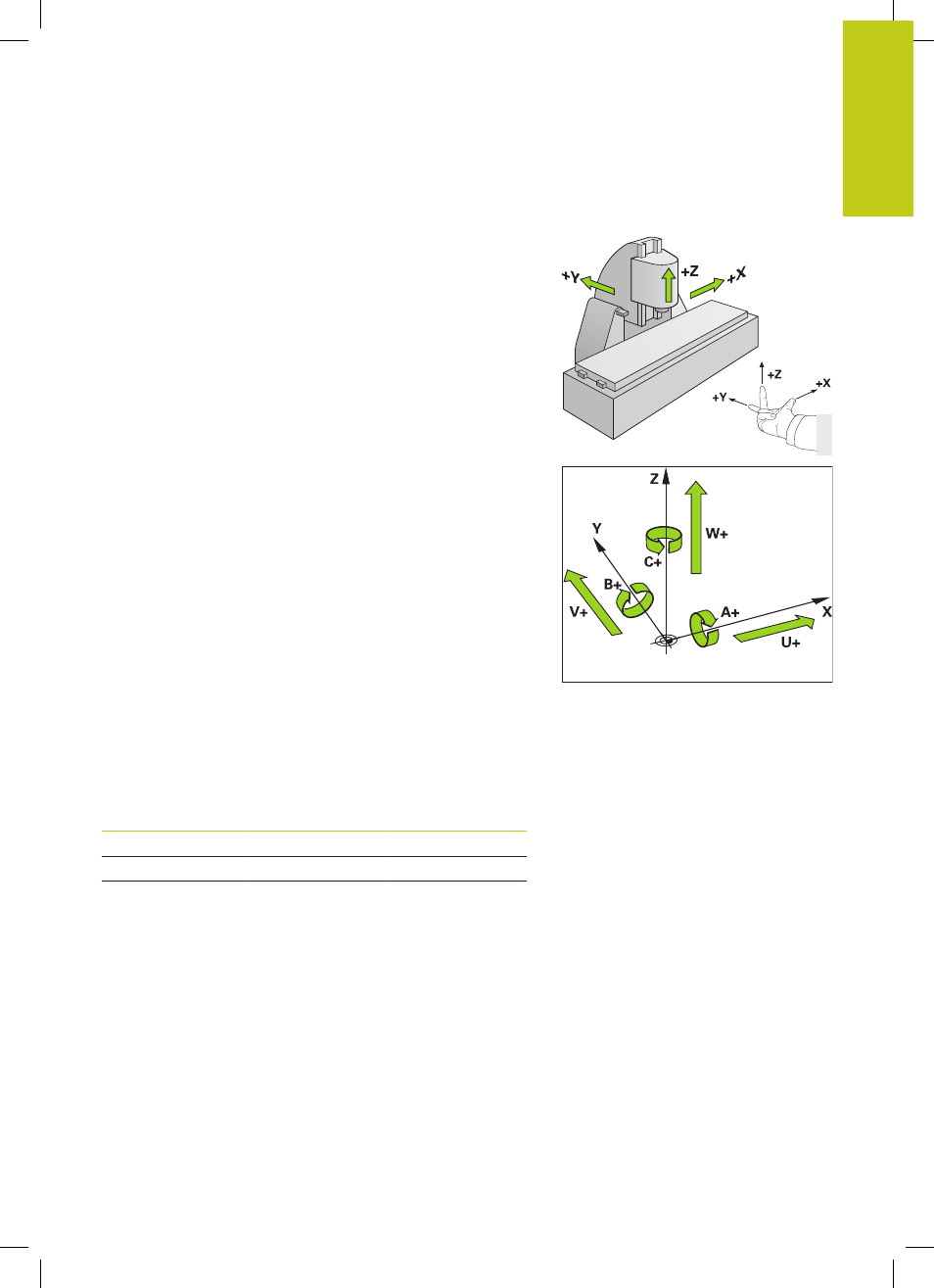

Koordinatensystem. Das Bild rechts zeigt, wie das rechtwinklige
Koordinatensystem den Maschinenachsen zugeordnet ist. Die Drei-
Finger-Regel der rechten Hand dient als Gedächtnisstütze: Wenn
der Mittelfinger in Richtung der Werkzeugachse vom Werkstück
zum Werkzeug zeigt, so weist er in die Richtung Z+, der Daumen in
die Richtung X+ und der Zeigefinger in Richtung Y+.
Die TNC 640 kann optional bis zu 18 Achsen steuern. Neben den
Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen
U, V und W. Drehachsen werden mit A, B und C bezeichnet. Das
Bild rechts unten zeigt die Zuordnung der Zusatzachsen bzw.
Drehachsen zu den Hauptachsen.
Bezeichnung der Achsen an Fräsmaschinen
Die Achsen X, Y und Z an Ihrer Fräsmaschine werden auch als
Werkzeugachse, Hauptachse (1. Achse) und Nebenachse (2. Achse)
bezeichnet. Die Anordnung der Werkzeugachse ist entscheidend
für die Zuordnung von Haupt- und Nebenachse.
Werkzeugachse Hauptachse Nebenachse
X Y Z
Y Z X
Z X Y
