Seite 287: Programmier-beispiele 8.6
Programmier-Beispiele
8.6
8
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
287
8.6
Programmier-Beispiele

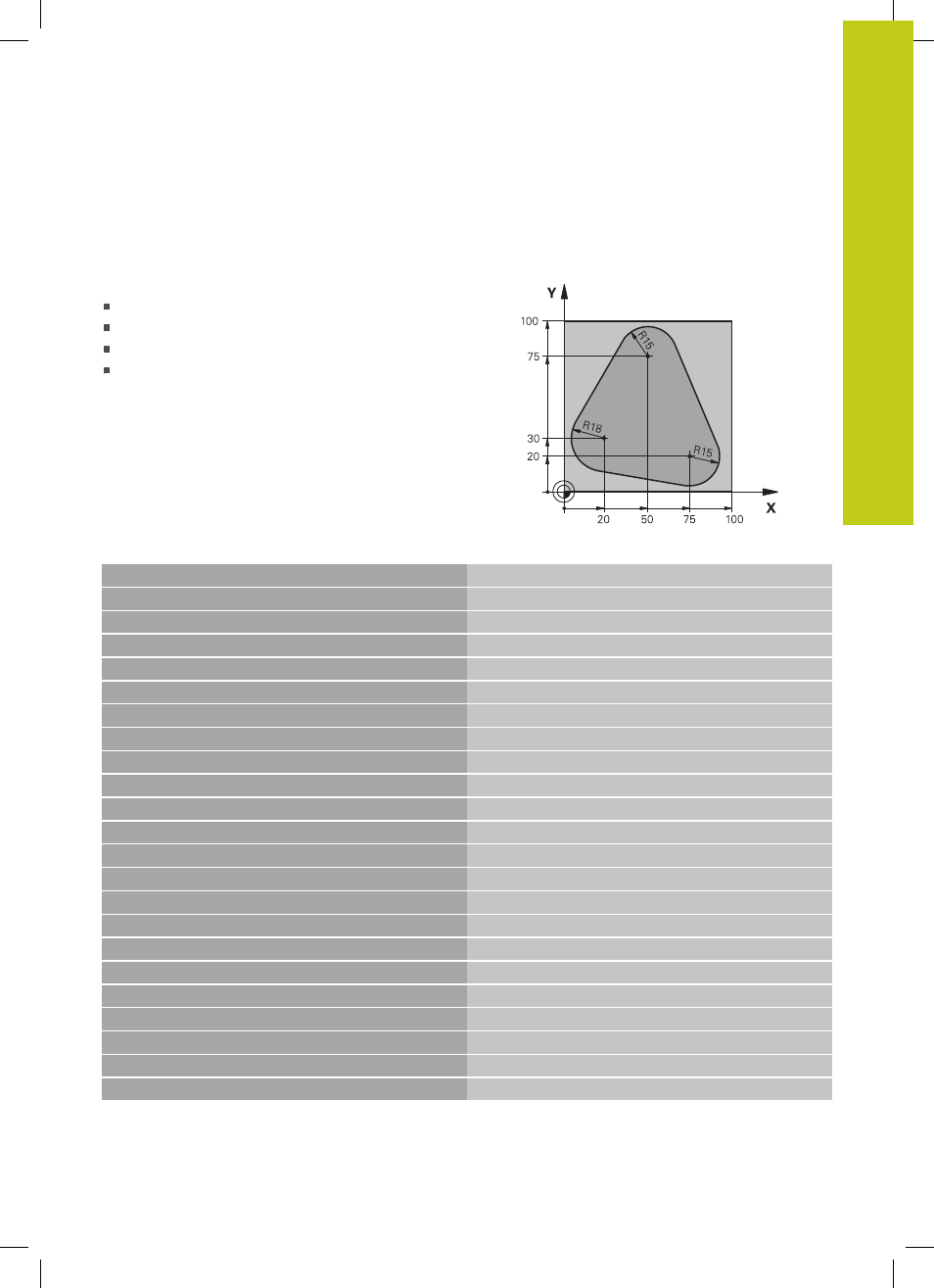

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf:
Werkzeug vorpositionieren auf Oberkante Werkstück
Zustellung inkremental eingeben
Konturfräsen
Zustellung und Konturfräsen wiederholen
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Werkzeug-Aufruf
N40 G00 G40 G90 Z+250 *
Werkzeug freifahren
N50 I+50 J+50 *
Pol setzen
N60 G10 R+60 H+180 *
Vorpositionieren Bearbeitungsebene
N70 G01 Z+0 F1000 M3 *
Vorpositionieren auf Oberkante Werkstück
N80 G98 L1 *
Marke für Programmteil-Wiederholung
N90 G91 Z-4 *
Inkrementale Tiefen-Zustellung (im Freien)
N100 G11 G41 G90 R+45 H+180 F250 *
Erster Konturpunkt
N110 G26 R5 *
Kontur anfahren
N120 H+120 *
N130 H+60 *
N140 H+0 *
N150 H-60 *
N160 H-120 *
N170 H+180 *
N180 G27 R5 F500 *
Kontur verlassen
N190 G40 R+60 H+180 F1000 *
Freifahren
N200 L1,4 *
Rücksprung zu Label 1; insgesamt viermal
N200 G00 Z+250 M2 *
Werkzeug freifahren, Programm-Ende
N99999999 %PGMWDH G71 *
