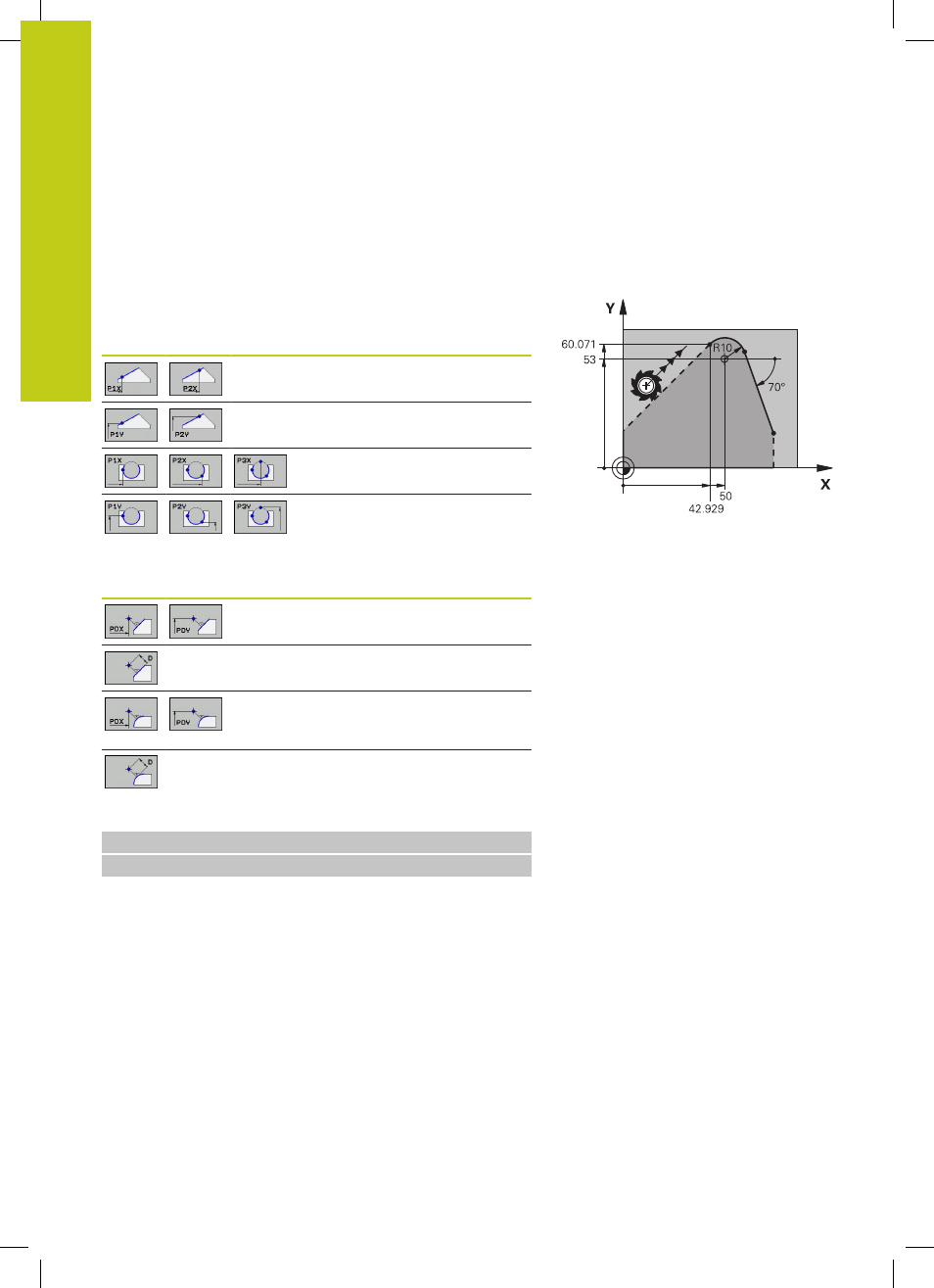

Hilfspunkte
Sowohl für freie Geraden als auch für freie Kreisbahnen können Sie
Koordinaten für Hilfspunkte auf oder neben der Kontur eingeben.
Hilfspunkte auf einer Kontur
Die Hilfspunkte befinden sich direkt auf der Geraden bzw. auf der
Verlängerung der Geraden oder direkt auf der Kreisbahn.
Softkeys
Bekannte Angaben
X-Koordinate eines Hilfspunkts P1
oder P2 einer Geraden
Y-Koordinate eines Hilfspunkts P1
oder P2 einer Geraden
X-Koordinate eines Hilfspunkts
P1, P2 oder P3 einer Kreisbahn
Y-Koordinate eines Hilfspunkts
P1, P2 oder P3 einer Kreisbahn
Hilfspunkte neben einer Kontur
Softkeys
Bekannte Angaben
X- und Y- Koordinate des
Hilfspunkts neben einer Geraden
Abstand des Hilfspunkts zur
Geraden
X- und Y-Koordinate eines
Hilfspunkts neben einer
Kreisbahn
Abstand des Hilfspunkts zur
Kreisbahn
NC-Beispielsätze
N10 FC DR- R10 P1X+42.929 P1Y+60.071
N20 FLT AN-70 PDX+50 PDY+53 D10
