Statusanzeigen 2.4
2
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
81

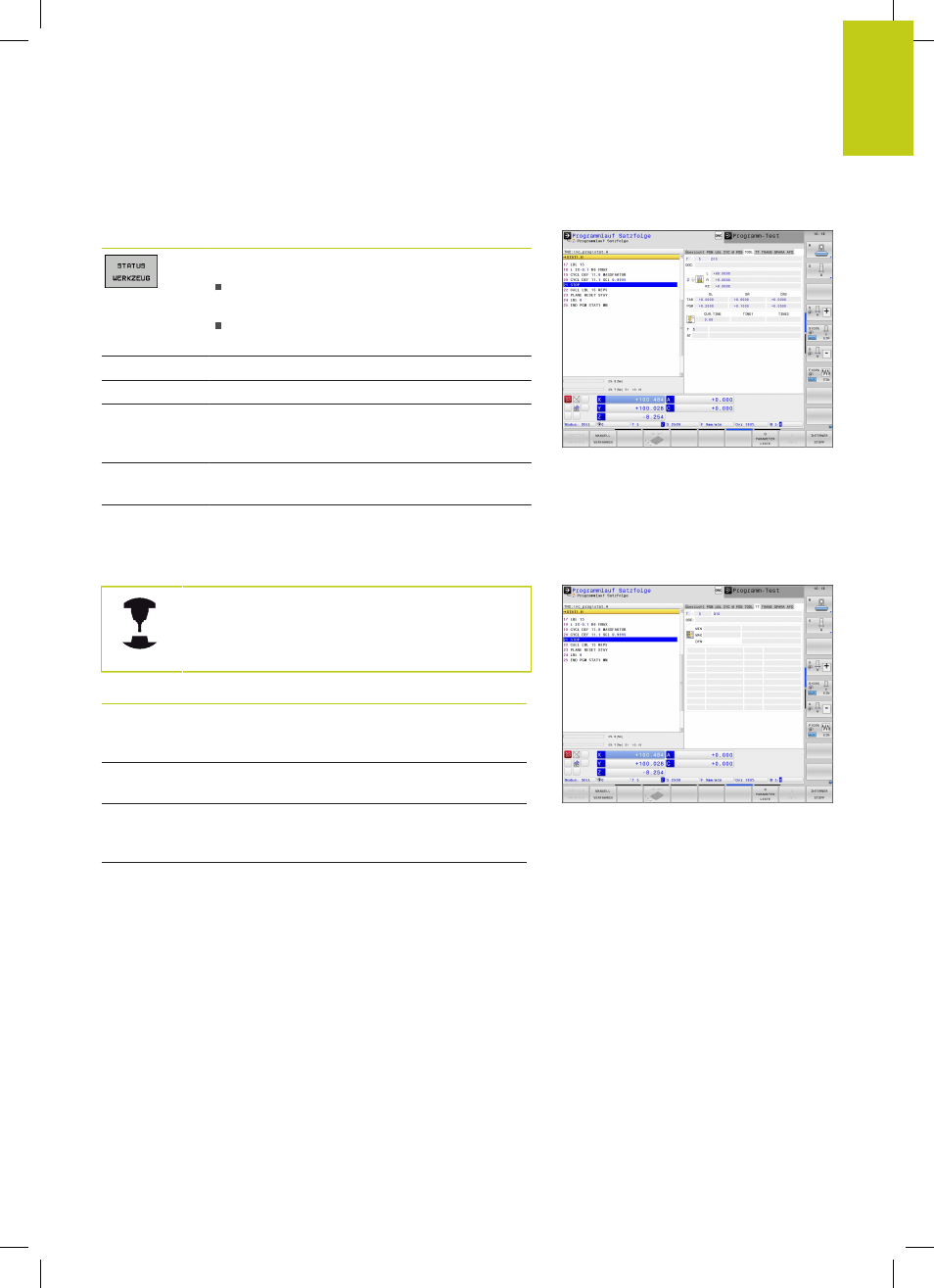

Informationen zu den Werkzeugen (Reiter TOOL)
Softkey Bedeutung
Anzeige des aktiven Werkzeugs:
Anzeige T: Werkzeugnummer und
Werkzeugname
Anzeige RT: Nummer und Name eines
Schwesterwerkzeugs
Werkzeugachse
Werkzeuglänge und Werkzeugradien
Aufmaße (Delta-Werte) aus der
Werkzeugtabelle (TAB) und dem
TOOL CALL
(PGM)
Standzeit, maximale Standzeit (TIME 1) und
maximale Standzeit bei
TOOL CALL (TIME 2)
Anzeige programmiertes Werkzeug und
Schwesterwerkzeug
Werkzeugvermessung (Reiter TT)
Die TNC zeigt den Reiter TT nur dann an, wenn diese
Funktion an Ihrer Maschine aktiv ist.
Softkey Bedeutung
Keine
Direktanwahl
möglich
Nummer des Werkzeugs, das vermessen wird
Anzeige, ob Werkzeugradius oder
Werkzeuglänge vermessen wird
MIN- und MAX-Wert Einzelschneiden-
Vermessung und Ergebnis der Messung mit
rotierendem Werkzeug (DYN)
Nummer der Werkzeugschneide mit
zugehörigem Messwert. Der Stern hinter dem
Messwert zeigt an, dass die Toleranz aus der
Werkzeugtabelle überschritten wurde
