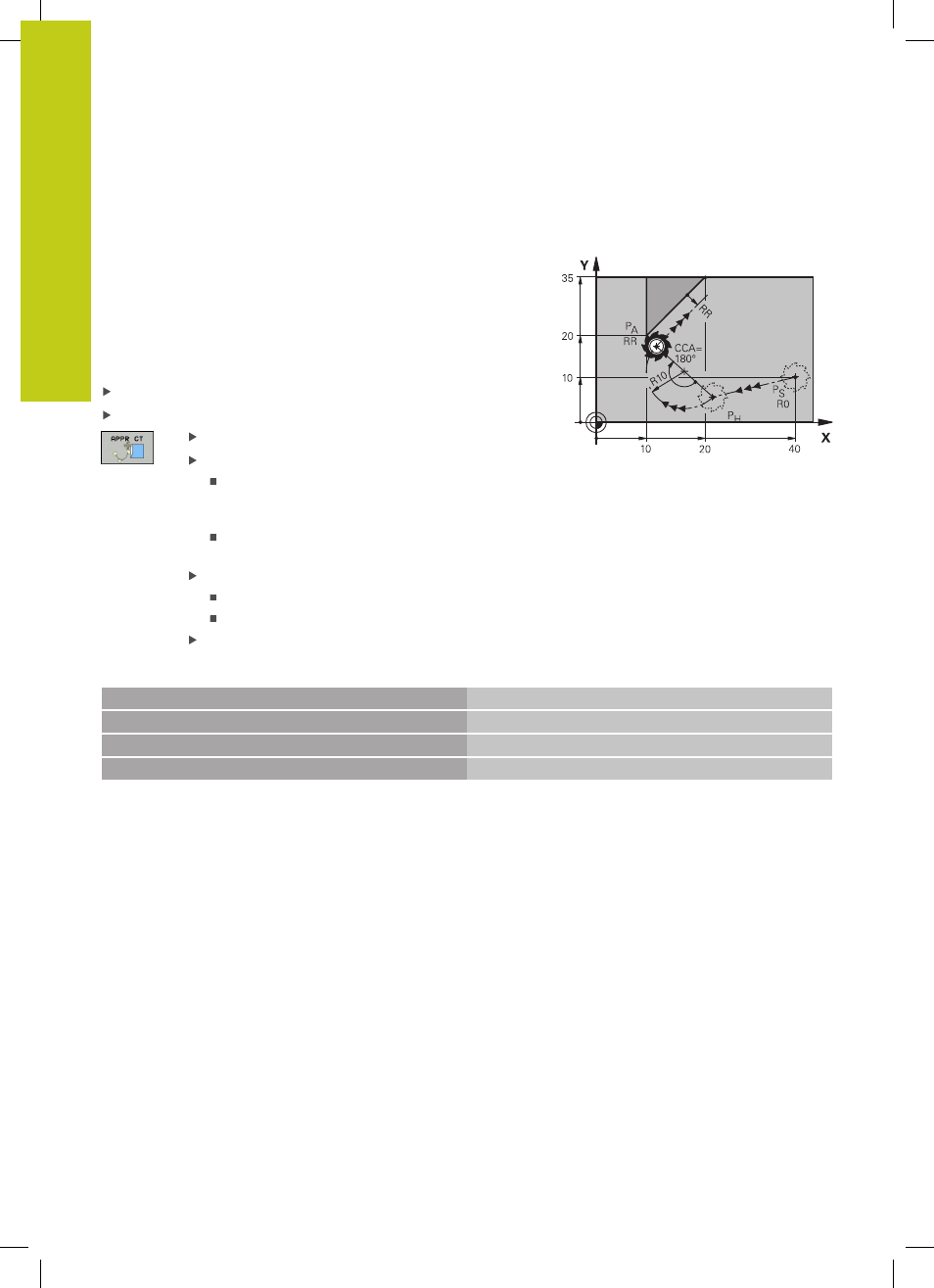

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss:
APPR CT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt
P
S
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer Kreisbahn,
die tangential in das erste Konturelement übergeht, den ersten
Konturpunkt PA an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch den Radius R
und den Mittelpunktswinkel
CCA. Der Drehsinn der Kreisbahn ist
durch den Verlauf des ersten Konturelements gegeben.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste
APPR/DEP und Softkey APPR CT eröffnen:
Koordinaten des ersten Konturpunkts P
A
Radius R der Kreisbahn
Anfahren auf der Seite des Werkstücks, die
durch die Radiuskorrektur definiert ist: R positiv
eingeben.
Von der Werkstück-Seite aus anfahren: R
negativ eingeben.
Mittelpunktswinkel
CCA der Kreisbahn
CCA nur positiv eingeben.
Maximaler Eingabewert 360°
Radiuskorrektur
G41/G42 für die Bearbeitung
R0=G40; RL=G41; RR=G42
NC-Beispielsätze
N70 G00 X+40 Y+10 G40 M3
PS ohne Radiuskorrektur anfahren
N80 APPR CT X+10 Y+20 Z-10 CCA180 R+10 G42 F100
PA mit Radiuskorr. G42, Radius R=10
N90 G01 X+20 Y+35
Endpunkt erstes Konturelement
N100 G01 ...
Nächstes Konturelement
