Peripheral Milling: 3D-Radiuskorrektur mit M128 und Radius-

Korrektur (G41/G42)

12.5

12

TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

447

12.5

Peripheral Milling: 3D-
Radiuskorrektur mit M128 und
Radius-Korrektur (G41/G42)

Anwendung

Beim Peripheral Milling versetzt die TNC das Werkzeug senkrecht

zur Bewegungsrichtung und senkrecht zur Werkzeugrichtung um
die Summe der Delta-Werte

DR (Werkzeug-Tabelle und T-Satz). Die

Korrekturrichtung legen Sie mit der Radiuskorrektur

G41/G42 fest

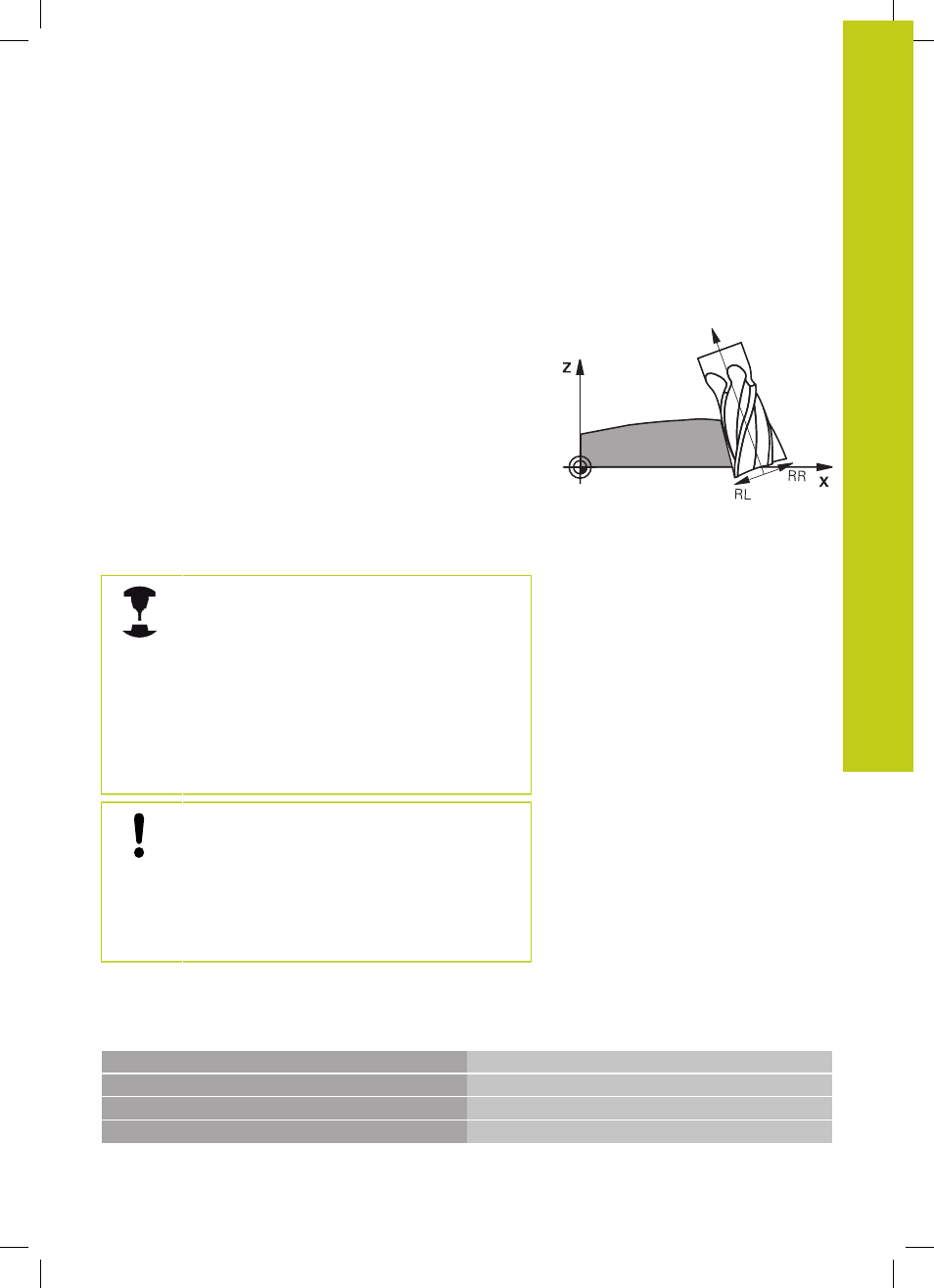

(siehe Bild rechts oben, Bewegungsrichtung Y+).
Damit die TNC die vorgegebene Werkzeug-Orientierung
erreichen kann, müssen Sie die Funktion

M128 siehe "Position

der Werkzeugspitze beim Positionieren von Schwenkachsen

beibehalten (TCPM): M128 (Option #9)", Seite 442 und

anschließend die Werkzeug-Radiuskorrektur aktivieren. Die TNC

positioniert dann die Drehachsen der Maschine automatisch

so, dass das Werkzeug die durch die Drehachsen-Koordinaten

vorgegebene Werkzeug-Orientierung mit der aktiven Korrektur

erreicht.

Diese Funktion ist nur an Maschinen möglich,

für deren Schwenkachsen-Konfiguration

Raumwinkel definierbar sind. Beachten Sie Ihr

Maschinenhandbuch.
Die TNC kann nicht bei allen Maschinen die

Drehachsen automatisch positionieren.
Beachten Sie Ihr Maschinenhandbuch!
Beachten Sie, dass die TNC eine Korrektur um

die definierten

Delta-Werte

durchführt. Ein in der

Werkzeugtabelle definierter Werkzeugradius R hat

keinen Einfluss auf die Korrektur.

Achtung Kollisionsgefahr!

Bei Maschinen, deren Drehachsen nur einen

eingeschränkten Verfahrbereich erlauben, können

beim automatischen Positionieren Bewegungen

auftreten, die beispielsweise eine 180°-Drehung des

Tisches erfordern. Achten Sie auf Kollisionsgefahr

des Kopfes mit dem Werkstück oder mit

Spannmitteln.

Die Werkzeug-Orientierung können Sie in einem G01-Satz wie

nachfolgend beschrieben definieren.

Beispiel: Definition der Werkzeug-Orientierung mit M128 und
Koordinaten der Drehachsen

N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 *

Vorpositionieren

N20 M128 *

M128 aktivieren

N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 *

Radius-Korrektur aktivieren

N40 X+50 Y+0 Z+0 B-30 C+0 *

Drehachse anstellen (Werkzeug-Orientierung)
