HEIDENHAIN TNC 640 (34059x-05) ISO programming - Handbuch (Seite 233)

Bahnbewegungen – Polarkoordinaten 6.5
6
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
233

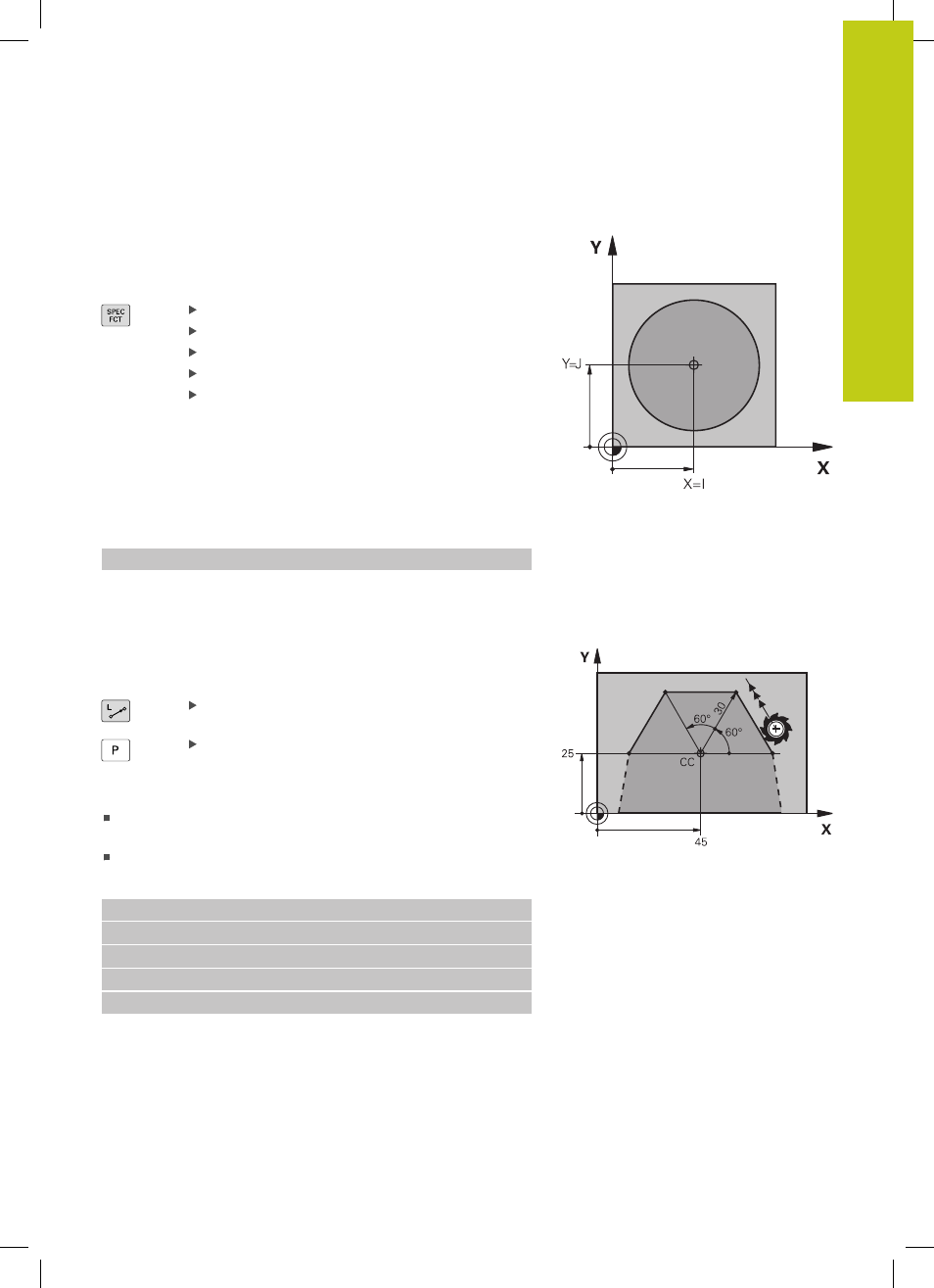

Polarkoordinaten-Ursprung: Pol I, J
Den Pol (I, J) können Sie an beliebigen Stellen im
Bearbeitungsprogramm festlegen, bevor Sie Positionen durch
Polarkoordinaten angeben. Gehen Sie beim Festlegen des Pols vor,
wie beim Programmieren des Kreismittelpunkts.
Pol programmieren: Taste SPEC FCT drücken.
Softkey PROGRAMM FUNKTIONEN wählen
Softkey DIN/ISO wählen
Softkey I oder J wählen
Koordinaten: Rechtwinklige Koordinaten für den
Pol eingeben oder um die zuletzt programmierte
Position zu übernehmen:
G29 eingeben. Den
Pol festlegen, bevor Sie Polarkoordinaten
programmieren. Pol nur in rechtwinkligen
Koordinaten programmieren. Der Pol ist solange
wirksam, bis Sie einen neuen Pol festlegen.
NC-Beispielsätze
N120 I+45 J+45 *
Gerade im Eilgang G10 oder Gerade mit Vorschub F
G11
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
Polarkoordinaten-Radius R: Abstand des
Geraden-Endpunkts zum Pol CC eingeben
Polarkoordinaten-Winkel H: Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von H ist durch die Winkel-Bezugsachse festgelegt:
Winkel von der Winkel-Bezugsachse zu R gegen den
Uhrzeigersinn: H>0
Winkel von der Winkel-Bezugsachse zu R im Uhrzeigersinn: H<0
NC-Beispielsätze
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
