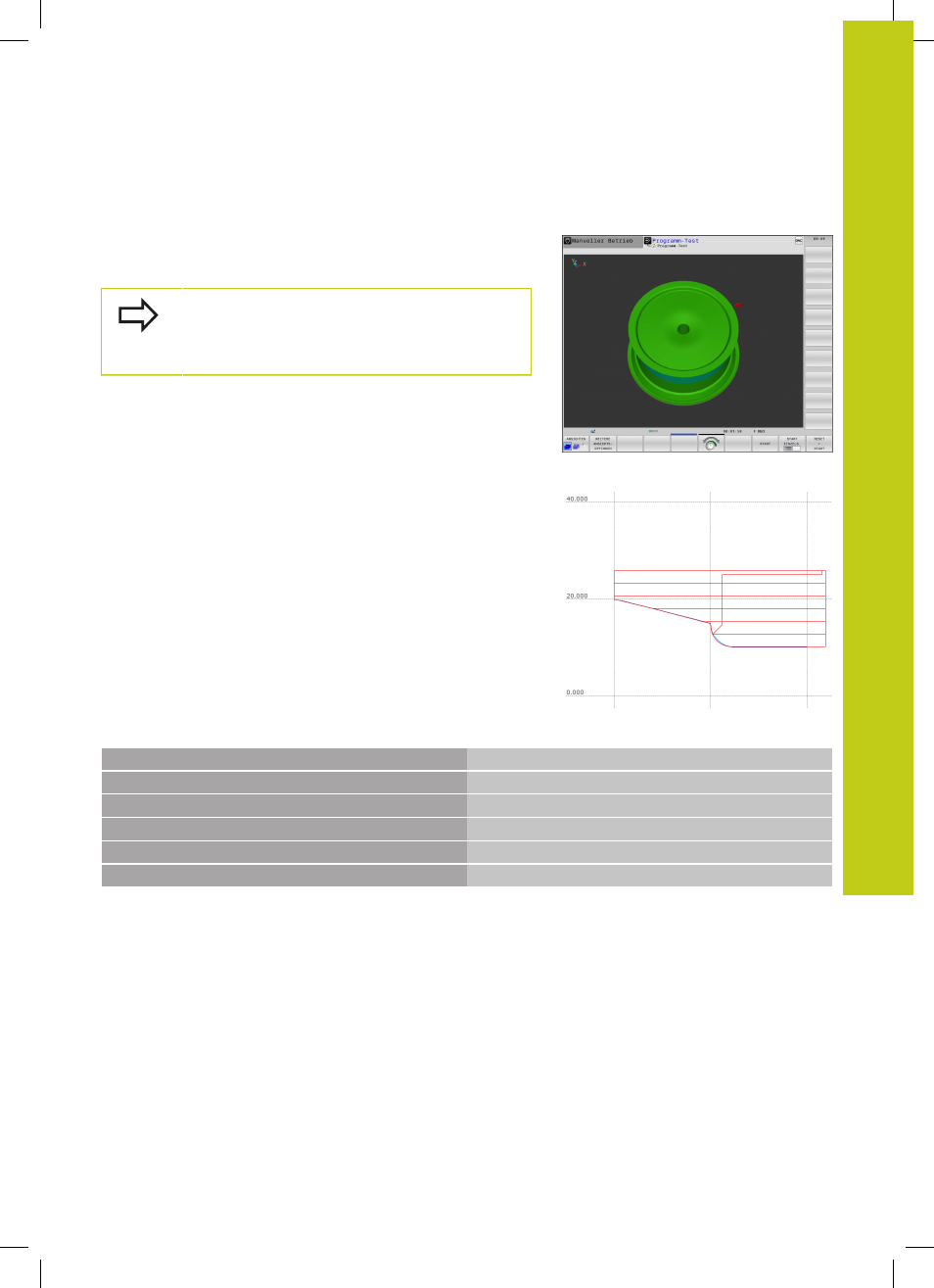

Grafische Darstellung der Dreh-Bearbeitung
Dreh-Bearbeitungen können Sie in der Betriebsart Programm-Test
simulieren. Voraussetzung hierfür ist eine für die Dreh-Bearbeitung
geeignete Rohteildefinition und Option #20.
Die angezeigten Bearbeitungszeiten von
Programmen mit Fräs-/Dreh-Bearbeitungen in der
Simulation entsprechen nicht den tatsächlichen
Bearbeitungszeiten.
Grafische Darstellung in der Betriebsart Programmieren
Dreh-Bearbeitungen können Sie auch mit der Liniengrafik in der
Betriebsart
Programmieren grafisch simulieren. Zur Darstellung
der Verfahrbewegungen im Drehmodus in der Betriebsart
Programmieren wechseln Sie die Ansicht mit Hilfe der Softkeys,
siehe "Programmiergrafik für bestehendes Programm erstellen",
Seite 151.
Die Standardanordnung der Achsen ist beim Drehen so festgelegt,
dass die X-Koordinaten den Durchmesser des Werkstücks
beschreiben und die Z-Koordinaten die Längspositionen.
Auch wenn die Drehbearbeitung in einer zweidimensionalen
Ebene (X- und Z-Koordinaten) stattfindet, müssen Sie bei einem
rechteckigen Rohteil die Y-Werte bei der Definition des Rohteils
programmieren.
NC-Syntax
%LT 200 G71 *
N10 G30 G18 X+0 Y-1 Z-50 *
Rohteildefinition für grafische Simulation der Bearbeitung
N20 G31 G90 X+87 Y+1 Z+2 *
N30 T301 *
Werkzeugaufruf
N40 G00 G40 G90 Z+250 * Werkzeug freifahren in der Spindelachse mit Eilgang
N50 FUNCTION MODE TURN * Drehmodus aktivieren
