Winkelfunktionen 9.4
9
TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015
299

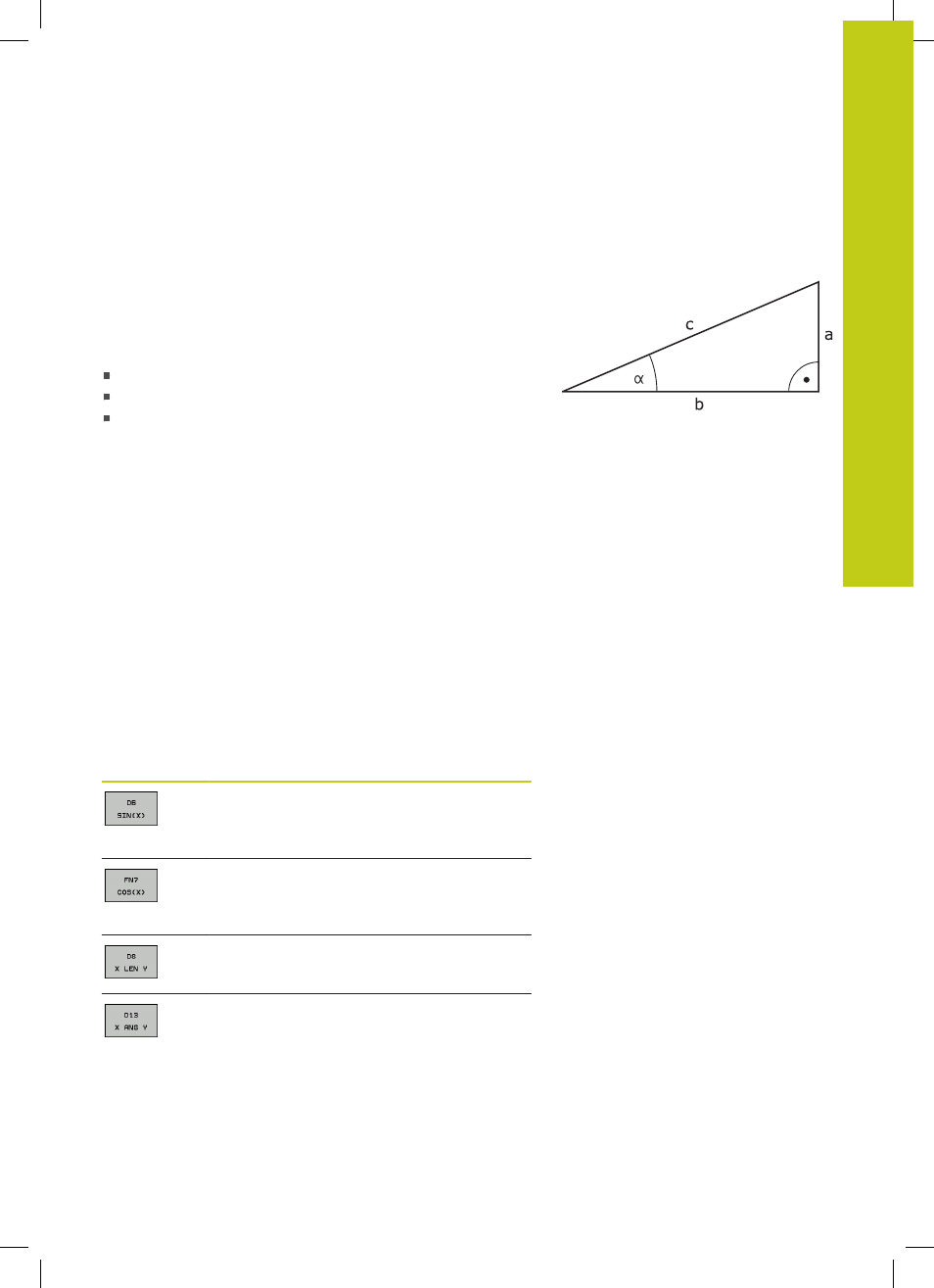

9.4 Winkelfunktionen
Definitionen
Sinus: sin α = a / c
Cosinus: cos α = b / c
Tangens: tan α = a / b = sin α / cos α
Dabei ist
c die Seite gegenüber dem rechten Winkel
a die Seite gegenüber dem Winkel
α
b die dritte Seite
Aus dem Tangens kann die TNC den Winkel ermitteln:
α = arctan (a / b) = arctan (sin α / cos α)
Beispiel:
a = 25 mm
b = 50 mm
α = arctan (a / b) = arctan 0,5 = 26,57°
Zusätzlich gilt:
a² + b² = c² (mit a² = a x a)
c =
√ (a 2 + b 2 )
Winkelfunktionen programmieren
Die Winkelfunktionen erscheinen mit Druck auf den Softkey
WINKELFUNKT.. Die TNC zeigt die Softkeys in der Tabelle unten.
Softkey Funktion
D06: SINUS
z. B.
D06 Q20 P01 -Q5 *
Sinus eines Winkels in Grad (°) bestimmen und
zuweisen
D07: COSINUS
z. B.
D07 Q21 P01 -Q5 *
Cosinus eines Winkels in Grad (°) bestimmen
und zuweisen
D08: WURZEL AUS QUADRATSUMME
z. B.
D08 Q10 P01 +5 P02 +4 *
Länge aus zwei Werten bilden und zuweisen
D13: WINKEL
z. B.
D13 Q20 P01 +10 P02 -Q1 *
Winkel mit arctan aus zwei Seiten oder sin
und cos des Winkels (0 < Winkel < 360°)
bestimmen und zuweisen
