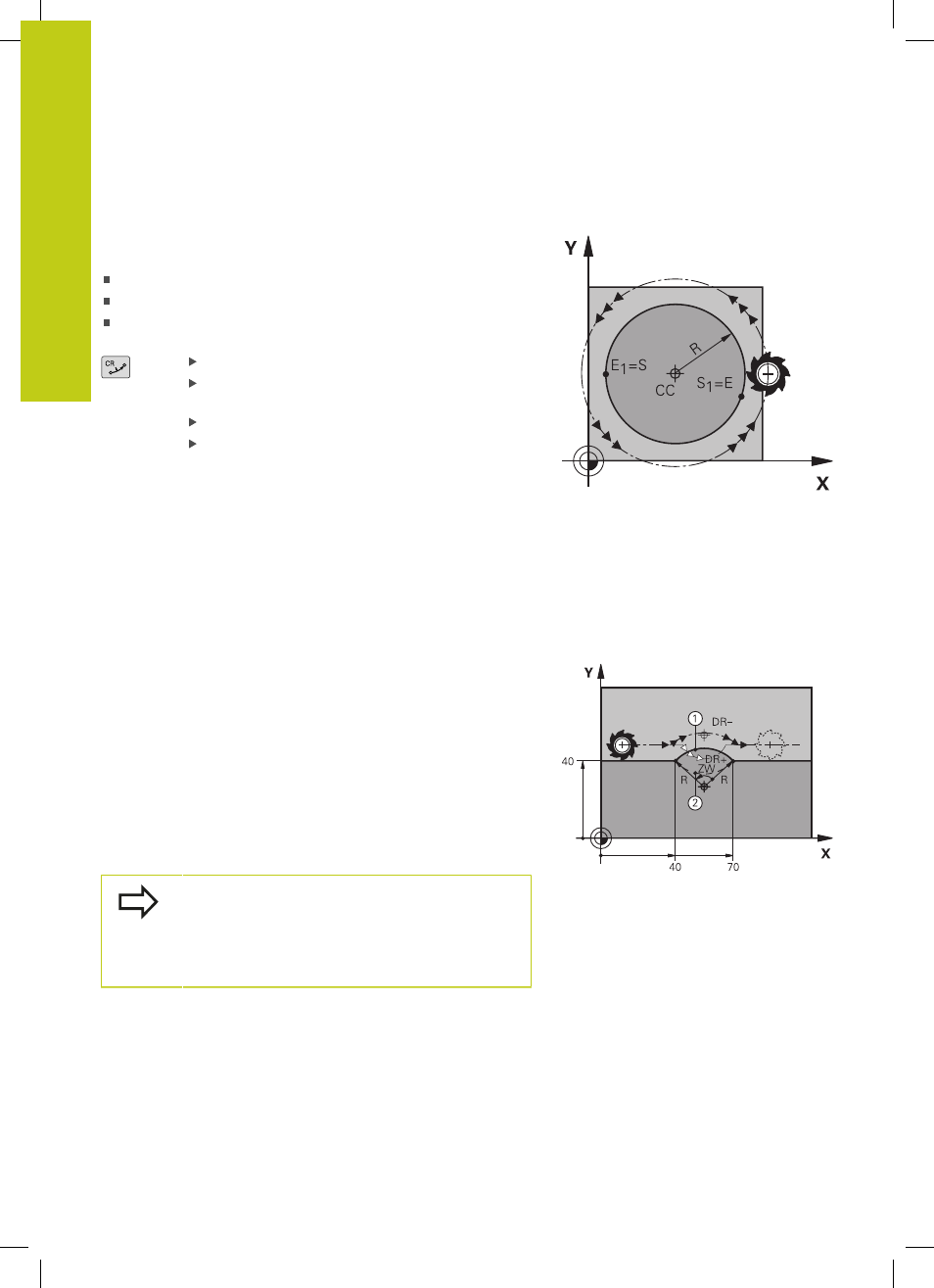

Kreisbahn G02/G03/G05 mit festgelegtem Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
Drehsinn
Im Uhrzeigersinn: G02
Im Gegen-Uhrzeigersinn: G03
Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn
mit der zuletzt programmierten Drehrichtung
Koordinaten des Kreisbogen-Endpunkts
Radius R Achtung: Das Vorzeichen legt die Größe
des Kreisbogens fest!
Zusatz-Funktion M
Vorschub F
Vollkreis
Für einen Vollkreis programmieren Sie zwei Kreissätze
hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.
Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier
verschiedene Kreisbögen mit gleichem Radius miteinander
verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen
(konvex) oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn
G02 (mit Radiuskorrektur G41)
Konkav: Drehsinn G03 (mit Radiuskorrektur G41)
Der Abstand von Start- und Endpunkt des
Kreisdurchmessers darf nicht größer als der
Kreisdurchmesser sein.
Der maximale Radius beträgt 99,9999 m.
Winkelachsen A, B und C werden unterstützt.
