Bahnbewegungen – Polarkoordinaten

6.5

6

TNC 640 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2015

235

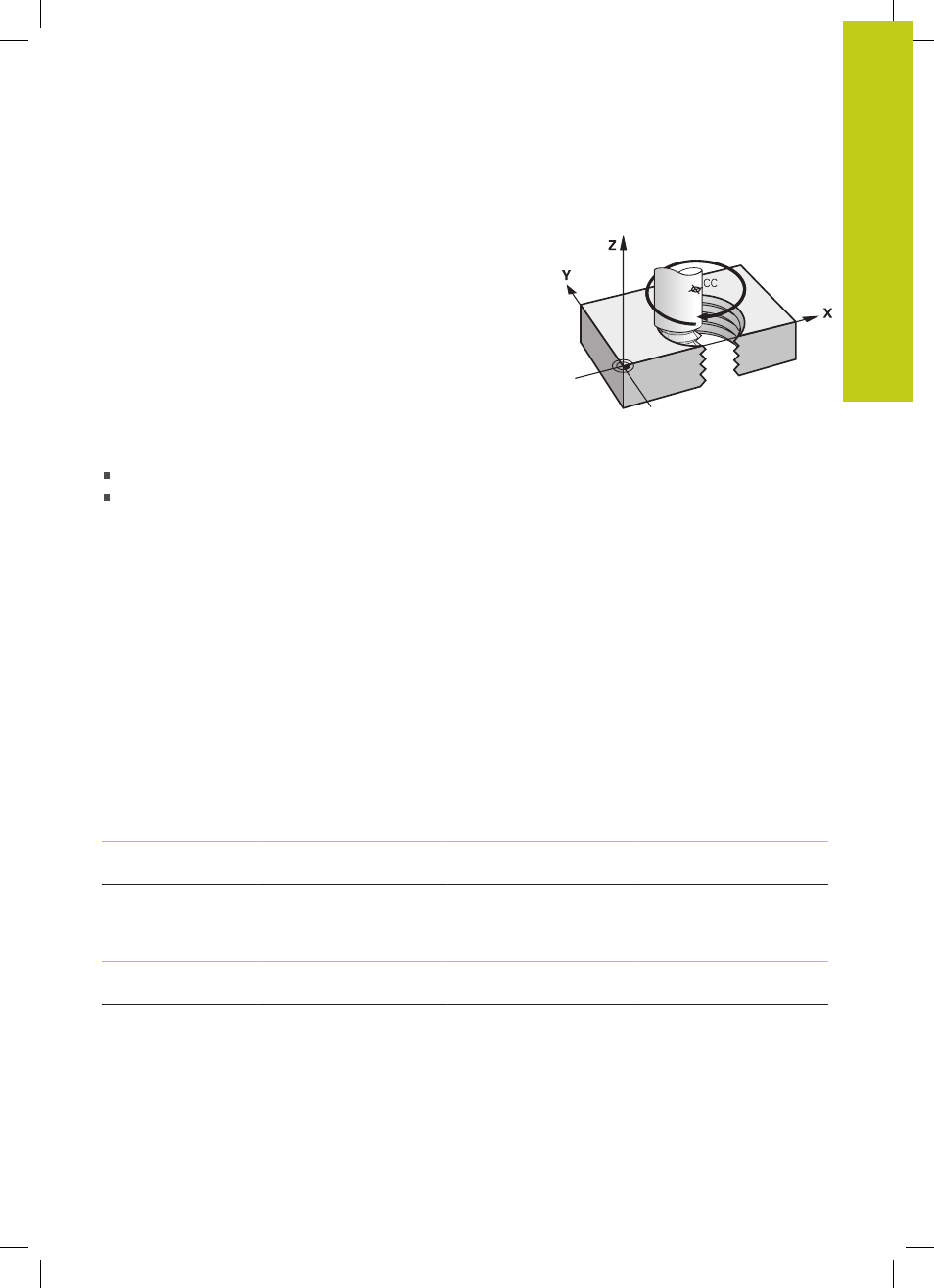

Schraubenlinie (Helix)

Eine Schraubenlinie entsteht aus der Überlagerung einer

Kreisbewegung und einer Geradenbewegung senkrecht dazu. Die

Kreisbahn programmieren Sie in einer Hauptebene.
Die Bahnbewegungen für die Schraubenlinie können Sie nur in

Polarkoordinaten programmieren.

Einsatz

Innen- und Außengewinde mit größeren Durchmessern
Schmiernuten

Berechnung der Schraubenlinie

Zum Programmieren benötigen Sie die inkrementale Angabe des

Gesamtwinkels, den das Werkzeug auf der Schraubenlinie fährt

und die Gesamthöhe der Schraubenlinie.
Anzahl Gänge n:

Gewindegänge + Gangüberlauf am

Gewinde-Anfang und -ende

Gesamthöhe h:

Steigung P x Anzahl der Gänge n

Inkrementaler
Gesamtwinkel

G91 H:

Anzahl der Gänge x 360° + Winkel

für Gewinde-Anfang + Winkel für

Gangüberlauf

Anfangskoordinate Z:

Steigung P x (Gewindegänge +

Gangüberlauf am Gewinde-Anfang)

Form der Schraubenlinie

Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn

und Radiuskorrektur für bestimmte Bahnformen.

Innengewinde

Arbeitsrichtung

Drehsinn

Radiuskorrektur

rechtsgängig

linksgängig

Z+

Z+

G13

G12

G41

G42

rechtsgängig

linksgängig

Z–

Z–

G12

G13

G42

G41

Außengewinde

rechtsgängig

linksgängig

Z+

Z+

G13

G12

G42

G41

rechtsgängig

linksgängig

Z–

Z–

G12

G13

G41

G42
