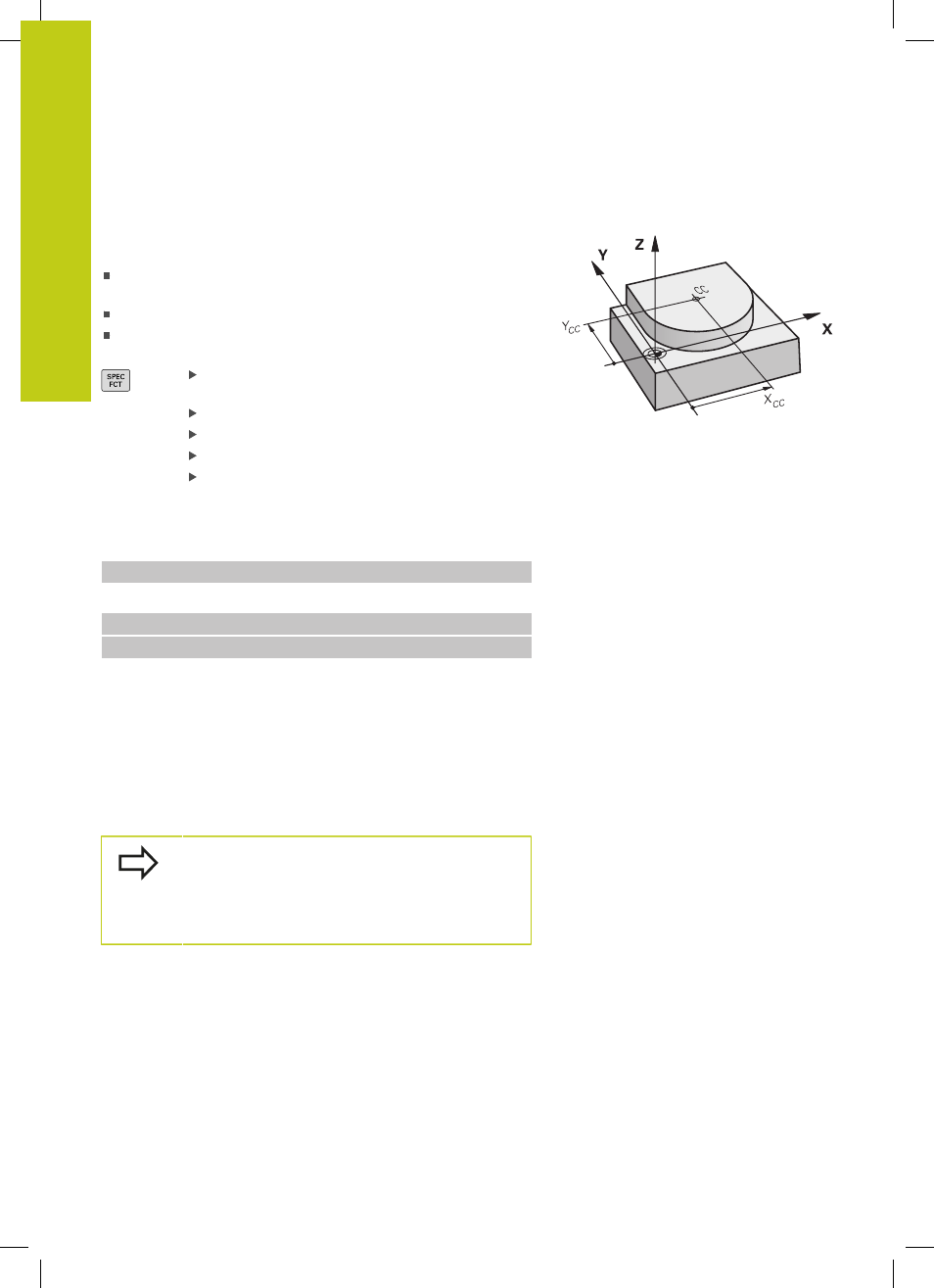

Kreismittelpunkt I, J
Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit
den Funktionen
G02, G03 oder G05 programmieren. Dazu
geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts
in der Bearbeitungsebene ein oder
übernehmen die zuletzt programmierte Position oder
übernehmen die Koordinaten mit der Taste „
IST-POSITIONEN-
ÜBERNEHMEN“
Kreismittelpunkt programmieren: Taste SPEC FCT
drücken.
Softkey PROGRAMM FUNKTIONEN wählen
Softkey DIN/ISO wählen
Softkey I oder J wählen
Koordinaten für den Kreismittelpunkt eingeben
oder Um die zuletzt programmierte Position zu
übernehmen:
G29 eingeben
NC-Beispielsätze
N50 I+25 J+25 *
oder
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Die Programmzeilen 10 und 20 beziehen sich nicht auf das Bild.
Gültigkeit
Der Kreismittelpunkt bleibt solange festgelegt, bis Sie einen neuen
Kreismittelpunkt programmieren.
Kreismittelpunkt inkremental eingeben
Eine inkremental eingegebene Koordinate für den
Kreismittelpunkt bezieht sich immer auf die zuletzt programmierte
Werkzeugposition.
Mit I und J kennzeichnen Sie eine Position als
Kreismittelpunkt: Das Werkzeug fährt nicht auf diese
Position.
Der Kreismittelpunkt ist gleichzeitig Pol für
Polarkoordinaten.
